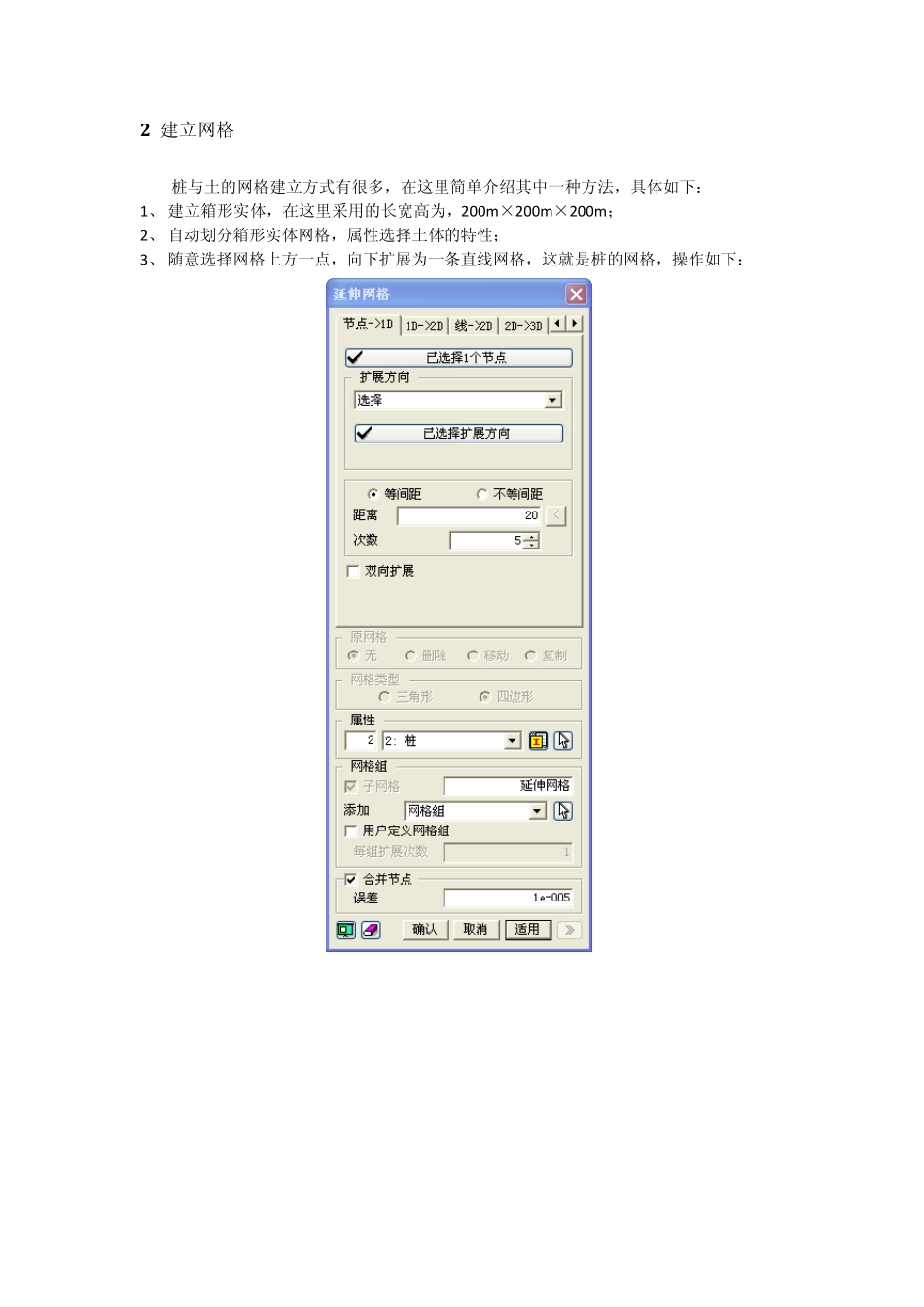

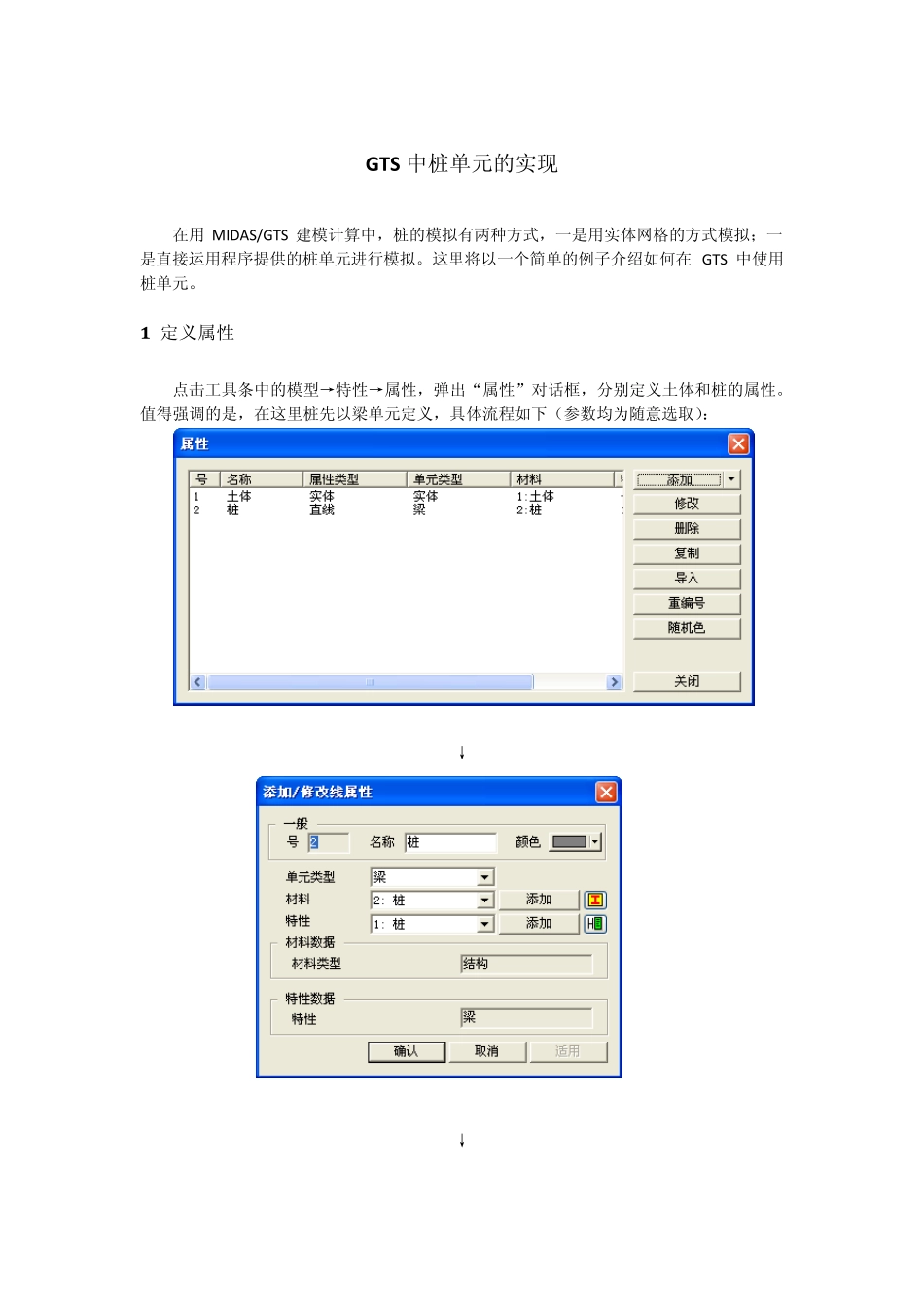

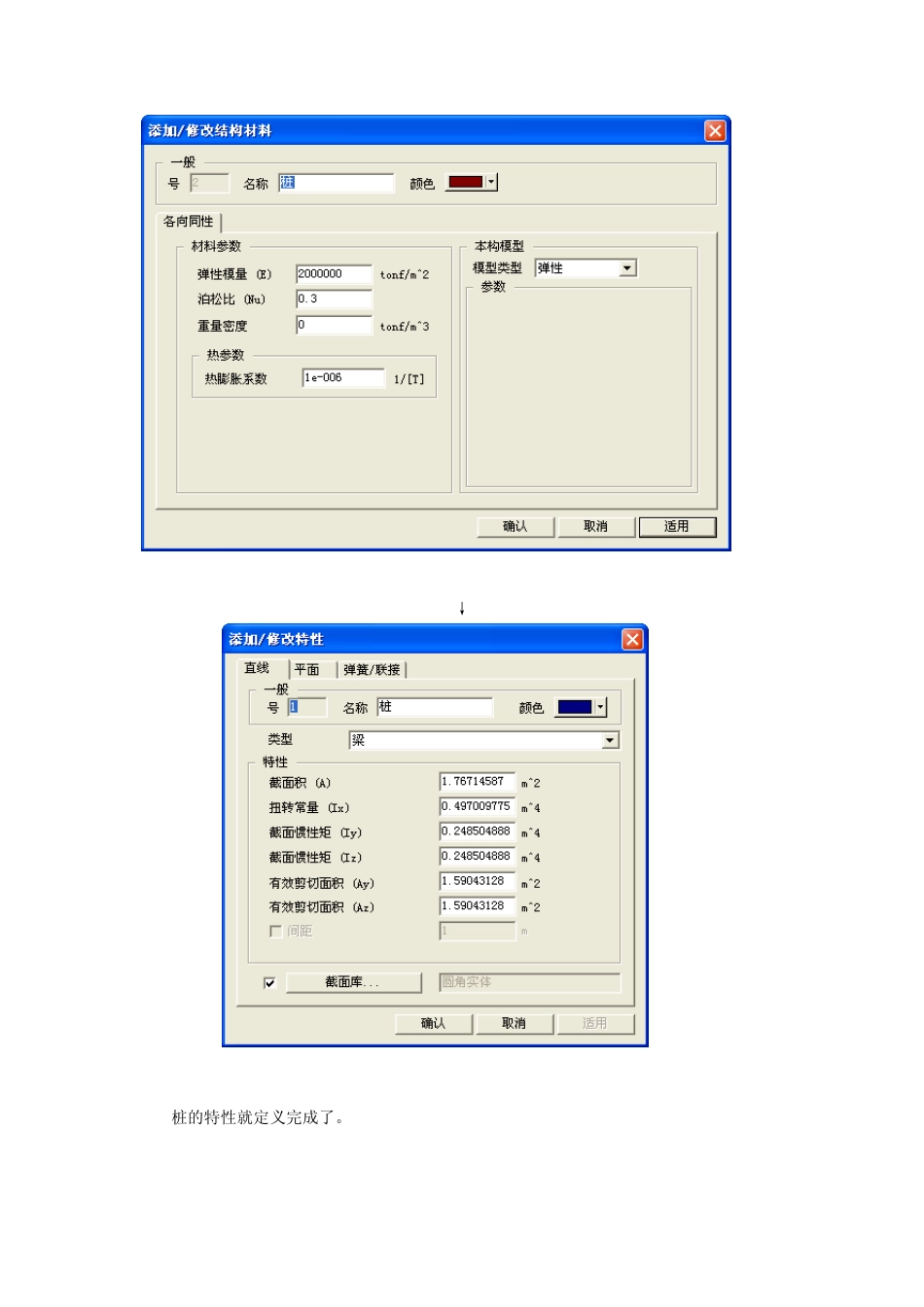

GTS 中桩单元的实现 在用MIDAS/GTS 建模计算中，桩的模拟有两种方式，一是用实体网格的方式模拟；一是直接运用程序提供的桩单元进行模拟。这里将以一个简单的例子介绍如何在GTS 中使用桩单元。 1 定义属性 点击工具条中的模型→特性→属性，弹出“属性”对话框，分别定义土体和桩的属性。值得强调的是，在这里桩先以梁单元定义，具体流程如下（参数均为随意选取）： ↓ ↓ ↓ 桩的特性就定义完成了。 2 建立网格 桩与土的网格建立方式有很多，在这里简单介绍其中一种方法，具体如下： 1、 建立箱形实体，在这里采用的长宽高为，200m ×200m ×200m ； 2、 自动划分箱形实体网格，属性选择土体的特性； 3、 随意选择网格上方一点，向下扩展为一条直线网格，这就是桩的网格，操作如下： 图中红点便为选定的扩展节点，扩展出来的桩网格如下图2‐1 所示（土体选用边框显示模式）： 图21 扩展的直线网格 3 定义桩单元 点击工具条菜单模型→单元→桩，弹出创“建桩单元-3D”对话框，操作流程如下所示（参数均为随意选取）： 选择扩展好的直线单元 ↓ 点击按钮 ↓ 点击添加按钮 点击确认即完成了桩单元的定义。工作目录树里边出现了“摩擦界面单元”的网格组，如下图 3‐1 所示： 图 31 工作目录树 4 总结 总之，简单来说，在GTS 中运用桩单元模拟计算桩，就是在梁单元的基础上再定义一个摩擦接触面，来模拟桩‐土的摩擦效应。
