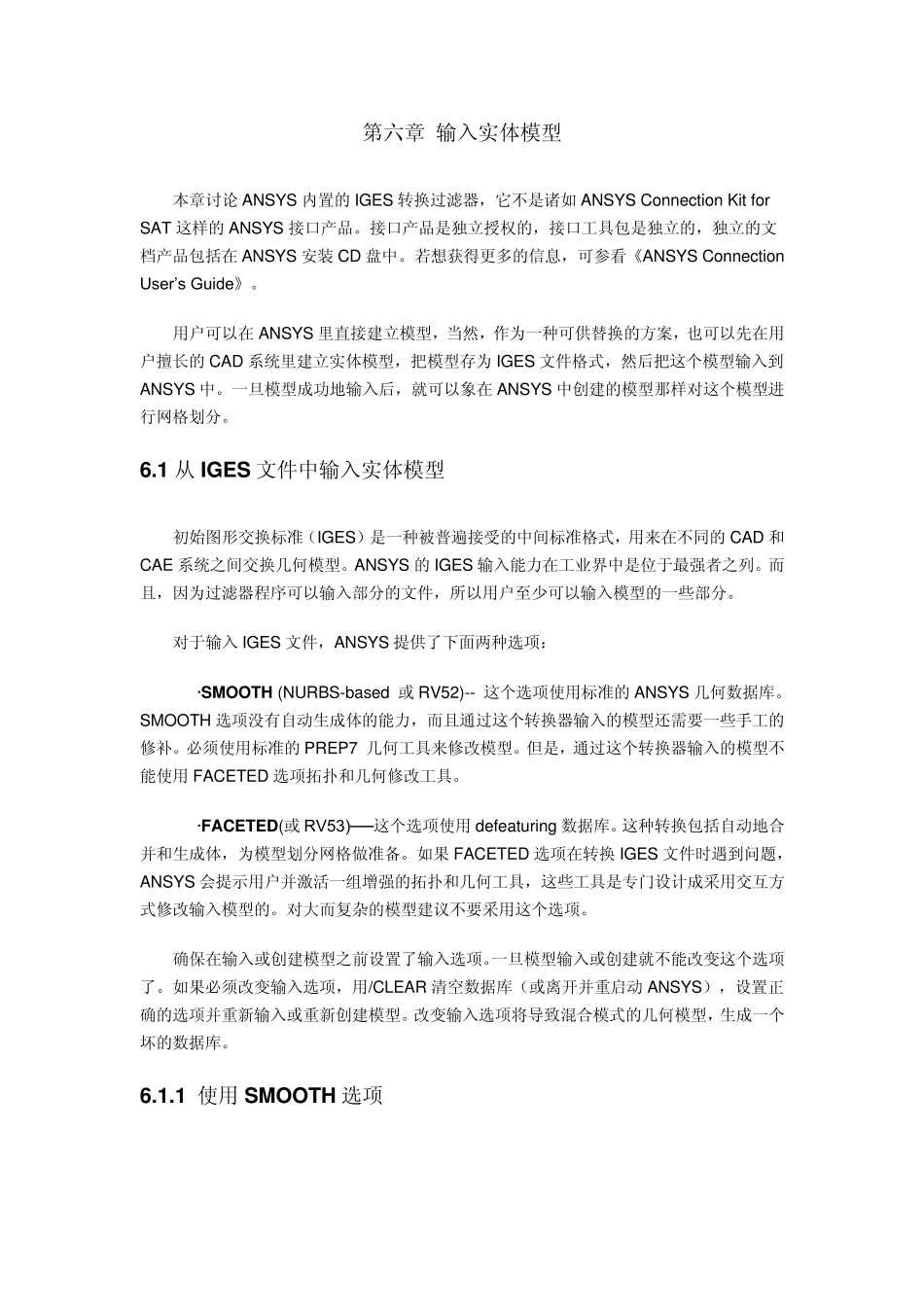

第六章 输入实体模型 本章讨论ANSYS 内置的IGES 转换过滤器，它不是诸如ANSYS Connection Kit for SAT 这样的ANSYS 接口产品。接口产品是独立授权的，接口工具包是独立的，独立的文档产品包括在 ANSYS 安装 CD 盘中。若想获得更多的信息，可参看《ANSYS Connection User’s Guide》。 用户可以在 ANSYS 里直接建立模型，当然，作为一种可供替换的方案，也可以先在用户擅长的CAD 系统里建立实体模型，把模型存为 IGES 文件格式，然后把这个模型输入到ANSYS 中。一旦模型成功地输入后，就可以象在 ANSYS 中创建的模型那样对这个模型进行网格划分。 6.1 从 IGES 文件中输入实体模型 初始图形交换标准（IGES）是一种被普遍接受的中间标准格式，用来在不同的CAD 和CAE 系统之间交换几何模型。ANSYS 的IGES 输入能力在工业界中是位于最强者之列。而且，因为过滤器程序可以输入部分的文件，所以用户至少可以输入模型的一些部分。 对于输入IGES 文件，ANSYS 提供了下面两种选项： ·SMOOTH (NURBS-based 或 RV52)-- 这个选项使用标准的ANSYS 几何数据库。SMOOTH 选项没有自动生成体的能力，而且通过这个转换器输入的模型还需要一些手工的修补。必须使用标准的PREP7 几何工具来修改模型。但是，通过这个转换器输入的模型不能使用 FACETED 选项拓扑和几何修改工具。 ·FACETED(或 RV53)─ ─ 这个选项使用 defeaturing 数据库。这种转换包括自动地合并和生成体，为模型划分网格做准备。如果 FACETED 选项在转换IGES 文件时遇到问题，ANSYS 会提示用户并激活一组增强的拓扑和几何工具，这些工具是专门设计成采用交互方式修改输入模型的。对大而复杂的模型建议不要采用这个选项。 确保在输入或创建模型之前设置了输入选项。一旦模型输入或创建就不能改变这个选项了。如果必须改变输入选项，用/CLEAR 清空数据库（或离开并重启动 ANSYS），设置正确的选项并重新输入或重新创建模型。改变输入选项将导致混合模式的几何模型，生成一个坏的数据库。 6.1.1 使用 SMOOTH 选项 用SMOOTH 选项的强大输入及建模特性输入模型并准备分析，如果必要用FACETED选项的defeatu ring 功能。在下列情形也需要用SMOOTH 选项： ? 模型输出为IGES 文件。 ? 在输入模型的基础上创建新的几何图元 首先应尝试用SMOOTH 选项输入模型。如果不能用可用工具修复模型，尝试用FACETED 选项输入并修复模型。 6...
