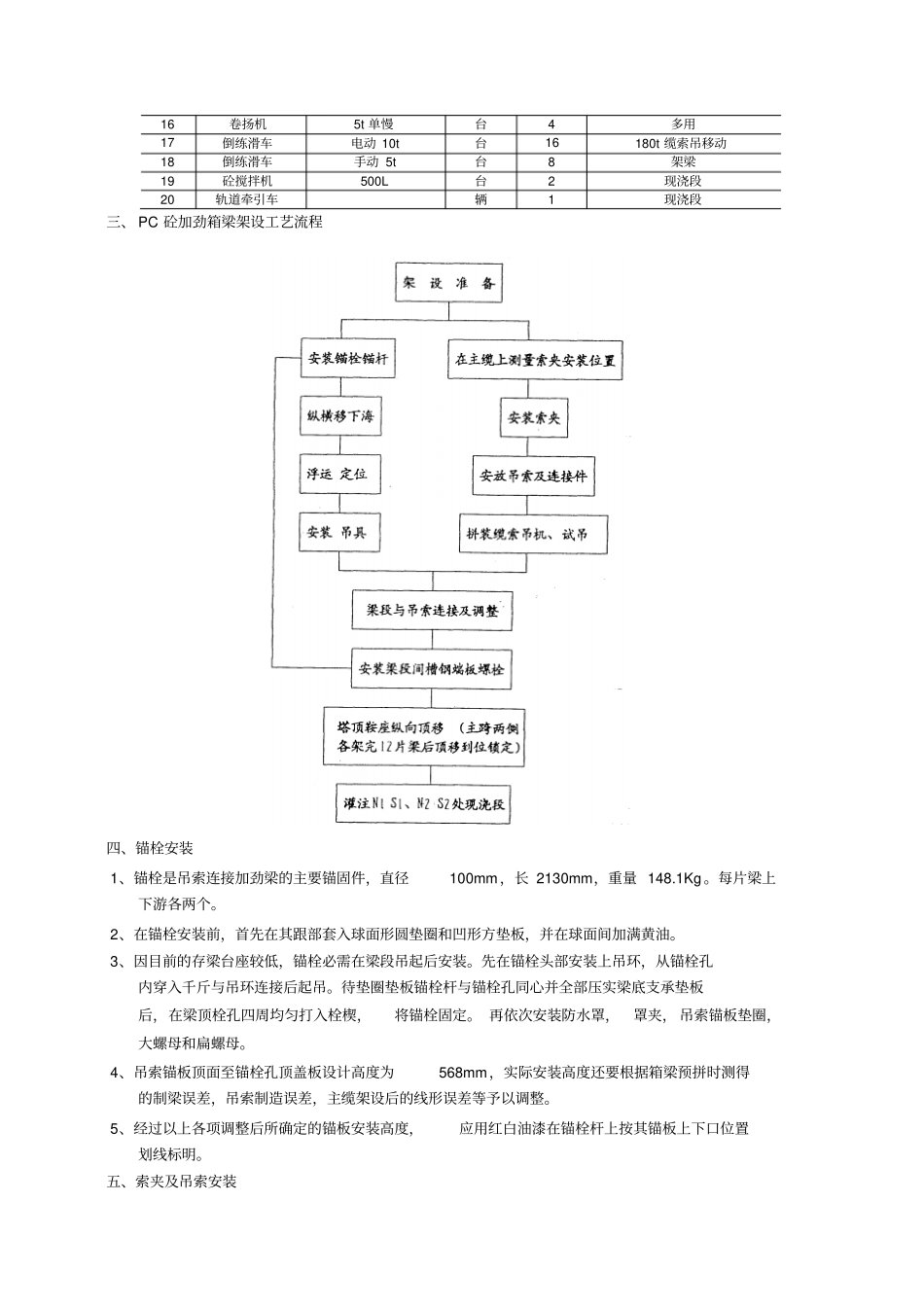

汕头海湾悬索桥加劲梁架设施工工艺_第1页
1/5

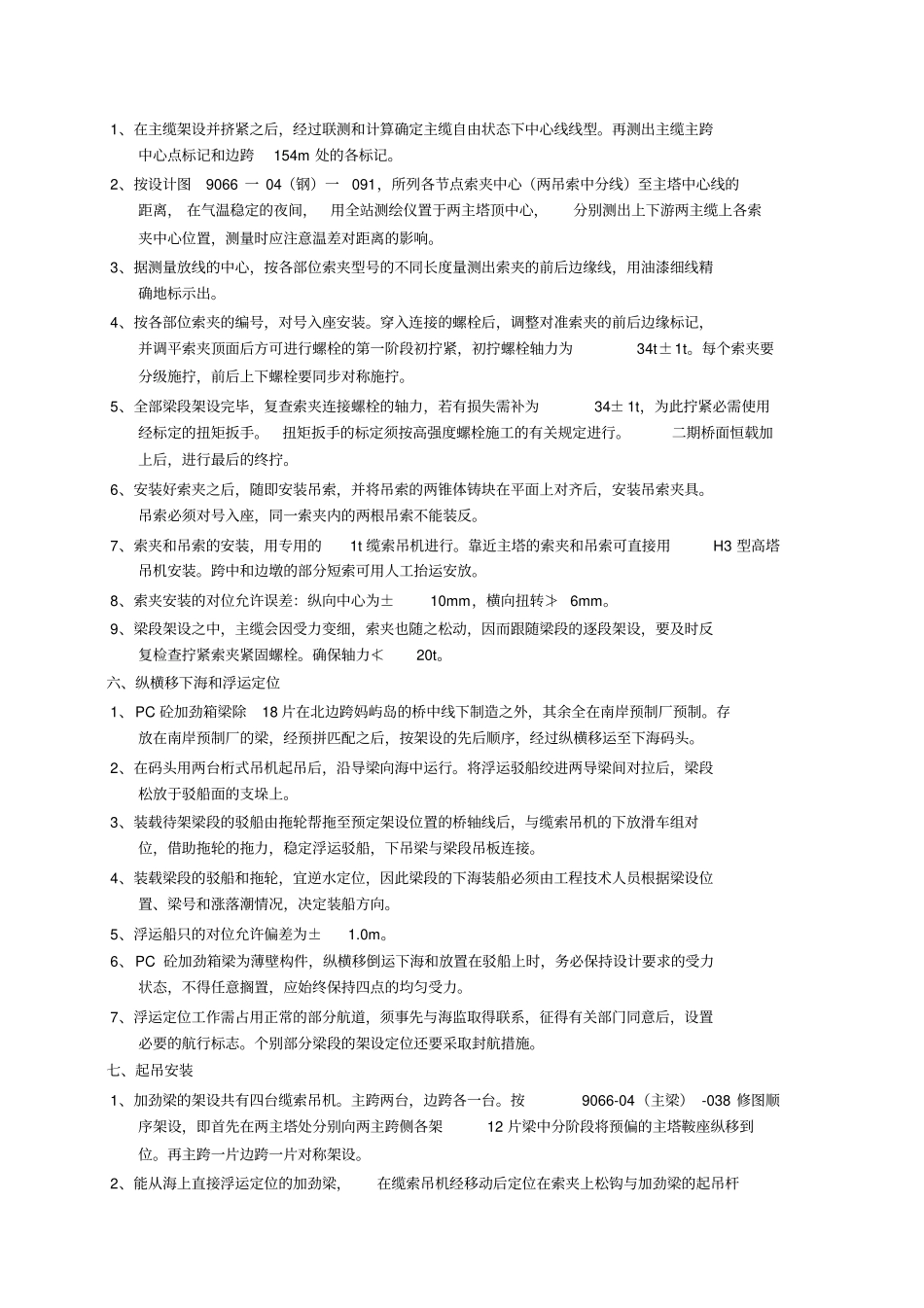

汕头海湾悬索桥加劲梁架设施工工艺_第2页
2/5
汕头海湾悬索桥加劲梁架设施工工艺_第3页
3/5
汕头海湾悬索桥加劲梁架设施工工艺一、概述汕头海湾悬索桥桥面是用挂在主缆下面的吊索,将PC 砼加劲箱梁悬吊在主缆下的桥面位置上。架成的主桥长760m,主梁立面轴线为两端3.5%的纵坡和中部8000m 半径凸形竖曲线衔接,桥面净宽24.2m。中间带 1.3m,两侧各设置三条机动车道。PC 砼加劲箱梁截面的外轮廓拟橄榄的流线型,中间点梁高2.2m,梁体投影宽度24.72m,预制段长度5.7m,重约170t。吊装上桥安上吊索后,通过预埋的铁件以高强度螺栓连接,形成铰接状态,再调整主缆及砼加劲箱梁的几何线型,灌注0.3m 的副横梁湿接头砼,张拉纵向预应力束,构成每6.0m 一吊索的半漂浮结构桥面体系。PC 砼加劲箱梁主孔73 段,边孔各24 段,全桥共121 段。箱梁从岸上下海,用驳船浮运到各跨主缆下定位。用锚固在主缆索夹上的180t 缆索吊机垂直起吊架设。每架完一个节段,缆索吊机沿主缆向前移动6.0m,做下节段的架设准备。梁段的架设用4 台缆索吊机从主塔处分别向主跨和边跨逐段架设。首先在两主塔处向主跨侧各架 12 片梁,将主塔鞍座纵向顶移到成桥位置后,再以主塔为轴,主跨一片边跨一片交替对称架设。二、加劲梁架设包括如下准备和工作内容1、PC 砼加劲箱梁下海码头修建;2、加劲箱梁预拼匹配;3、索夹及吊索安装;4、180t 缆索吊机安装试吊;5、PC 砼加劲箱梁纵横移下海;6、浮运定位;7、PC 砼加劲箱梁段起吊安装;8、主塔鞍座纵向顶移;9、主塔两侧和边墩顶端横梁现浇段灌注。PC 砼加劲箱梁架设机械设备表序号机械名称机械规格单位数量用途1 龙门吊机180t 台3 梁厂2 运梁台车180t 组2 梁厂3 横移台车180t 组2 梁厂4 桁架吊机180t 组1 下海码头5 拖轮426HP 艘2 浮运梁6 铁驳600t 方头艘2 浮运梁7 吊机缆索吊 180t 台4 架梁8 吊机缆索吊 1t 台8 吊安索夹吊索9 吊机H3 型高塔吊台2 主塔处现浇段10 吊机TN112 型台2 边墩处灌现浇段11 千斤顶600t 台8 鞍座纵移12 千斤顶YCQ200/YCW-20 台4/4 现浇段张交接班13 千斤顶YCW150 台8 调吊索14 油泵ZB4-500 台8 纵移、调索、张拉15 扭矩电扳PJD-2000 把8 安索夹16 卷扬机5t 单慢台4 多用17 倒练滑车电动 10t 台16 180t 缆索吊移动18 倒练滑车手动 5t 台8 架梁19 砼搅拌机500L 台2 现浇段20 轨道牵引车辆1 现浇段三、 PC 砼加劲箱梁架设工艺流程四、锚栓安装1、锚栓是吊索连接加劲梁的主要锚固件,直径100mm,长 2130mm,重量 148...
