建筑施工图表达VIP免费

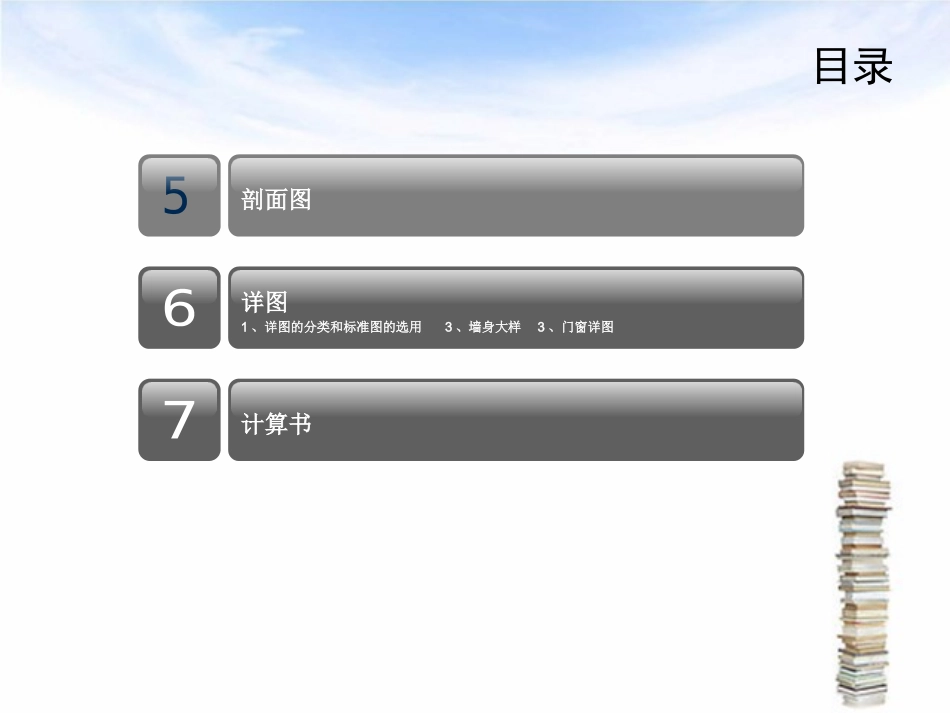

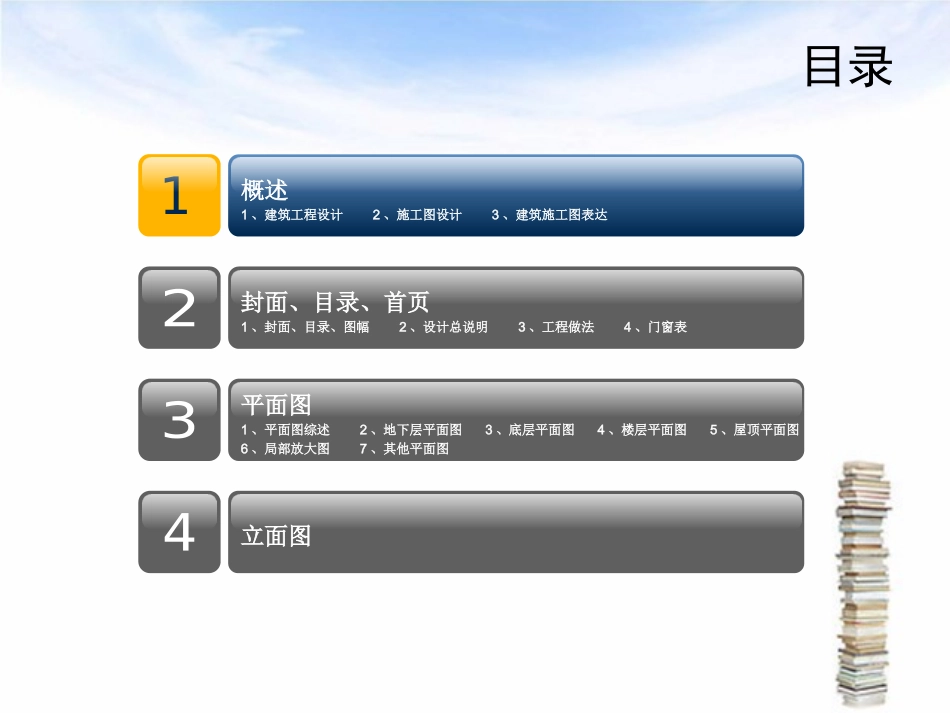

建筑施工图表达建筑施工图表达目录概述1、建筑工程设计2、施工图设计3、建筑施工图表达封面、目录、首页1、封面、目录、图幅2、设计总说明3、工程做法4、门窗表平面图1、平面图综述2、地下层平面图3、底层平面图4、楼层平面图5、屋顶平面图6、局部放大图7、其他平面图立面图目录剖面图详图1、详图的分类和标准图的选用3、墙身大样3、门窗详图计算书第一章概述•第一节建筑工程设计一、建筑工程设计阶段划分建筑工程设计方案设计阶段——内容从略方案设计阶段——内容从略方案设计阶段建筑施工图——内容后祥总平面施工图结构施工图给排水施工图暖通施工图电气施工图动力施工图预算内容从略二、建筑工程设计文件的质量特征1.功能性：通常包括建筑工程的用途、规模及相应的各种指标要求，还包括建筑美学及环境景观的要求。2.安全性：各专业设计文件中的设计和计算必须准确无误，营造和做法合理可靠。3.经济性：工程预算应控制在批准的初步设计概算投资以内，否则应认真分析原因，并控制在规定的可调整幅度。4.可信性：指建筑工程的可靠性、可用性、维修性。5.可实施性：各专业设计文件必须符合<建筑工程设计文件编制深度>的要求。同时，各专业文件的内容必须协调一致、配套齐全。6.适应性：指建筑工程适应外界环境变化的能力。7.时间性：各专业设计文件应按照合同规定按时提供给顾客。•第二节施工图设计一、施工图设计的服务对象•1.业主（建设单位）•2.审批部门•3.土建施工和分包单位二、析说施工图设计1.施工图设计的严肃性2.施工图设计的承前性3.施工图设计的复杂性4.施工图设计的准确性5.施工图设计的逻辑性•第三节建筑施工图表达•一.建筑施工图的内容与表达•1.建筑施工图的内容:主要是指为满足使用和建造要求而采用的技术措施，并应符合相关设计规范的规定。如建筑物的平面构成、立面造型、剖面处理、构造做法，以及建筑防火、防水、节能人防、环保、安防和无障碍设计等。•2.建筑施工图的表达:依据相关的深度规定、制图标准、逻辑模式，正确表达上述建筑施工图的内容，主要使土建施工和设备制作者、安装者、审查和监理者易于理解和实施。•二、建筑施工图表达的依据•1.深度规定《建筑工程设计文件编制深度规定》•2.制图标准《房屋建筑制图统一标准》《建筑制图标准》•三、建筑施工图表达的基本构成•1.文字构成：包括封面、目录、首页（设计总说明、工程做法、门窗表）、计算书•2.图形表示：包括平面图、立面图、剖面图、详图建筑施工图文字表述图形表示封面目录设计总说明工程做法门窗表计算书平面图立面图剖面图详图亦称首页第二章•第一节封面、目录、图幅•一、封面•总封面应标明以下内容：•1.项目名称；•2.编制单位名称（含设计资质证书号）；•3.设计项目编号；•4.设计阶段；•5.编制单位法人代表、技术总负责人和项目总负责人的姓名及其签字或授权盖章；•6.编制年月（即出图年月）•二、目录•1.施工图目录应一个子项的一个专业书写一份，不得在一份目录内编入其他子项或其他专业新设计的施工图纸。其目的在于方便归档、查阅和修改。•2.圈纸目录应排列在施工图纸的最前面，但不编入图纸的序号内。•3.图纸上应当先列新绘制图纸.后列选用的标准图或重复利用图。•4.目录上的图号、图名应与相应图纸上的图号、图名一致。设计号、工程名称、单项名称应与合同及初步设计文件相一致。结构类型与结构设计相符。•5.序号为流水号，不得空缺或重号加注角码，目的在于表示本子项图纸的实际自然张数。•6.图号应从“1”开始依次编排。•7.总平面定位图或简单总平面图可编入建筑施工图图纸内，并应位于单体平面图之前。复杂的总平面应单独按总施图自行编号出图。•三、图幅•建议一个子项的图纸图幅宜控制在两种以内，且以1号及其加长图纸为佳。•四、签署•施工图标题栏的签字区包含实名列和签名列。实名列应使用印刷体记载设计各级负责人员姓名，签名列则应由实名列记载的相应人员亲自签署。标示应承担的社会责任和法律责任。•此外，对需要相关专业会签的施工图还应设置会签栏——包括会签人员所代表的专业名称、姓名(实名与签名)、日期等，记载相关专业的会签...
