剖析电动车充电器

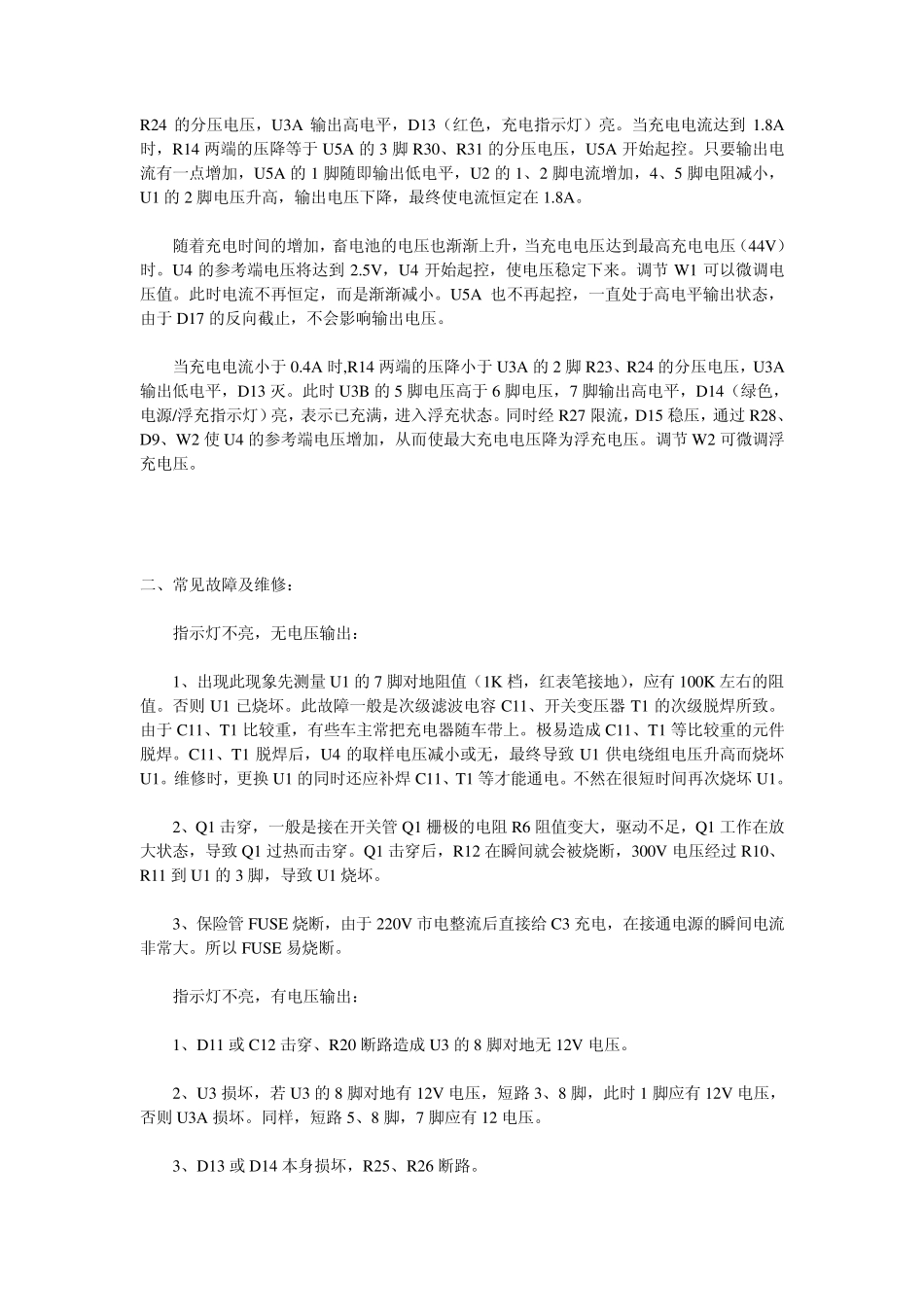

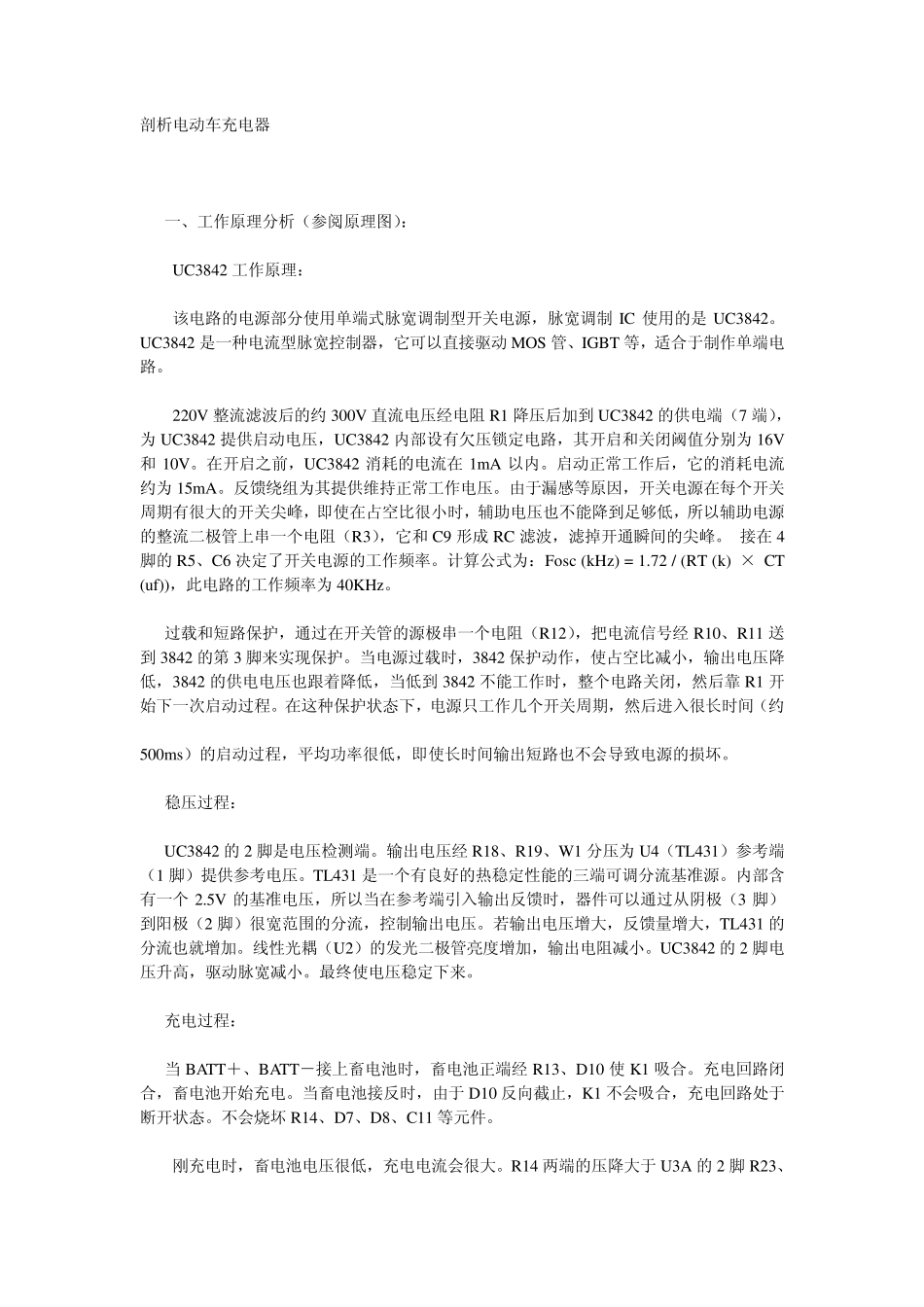

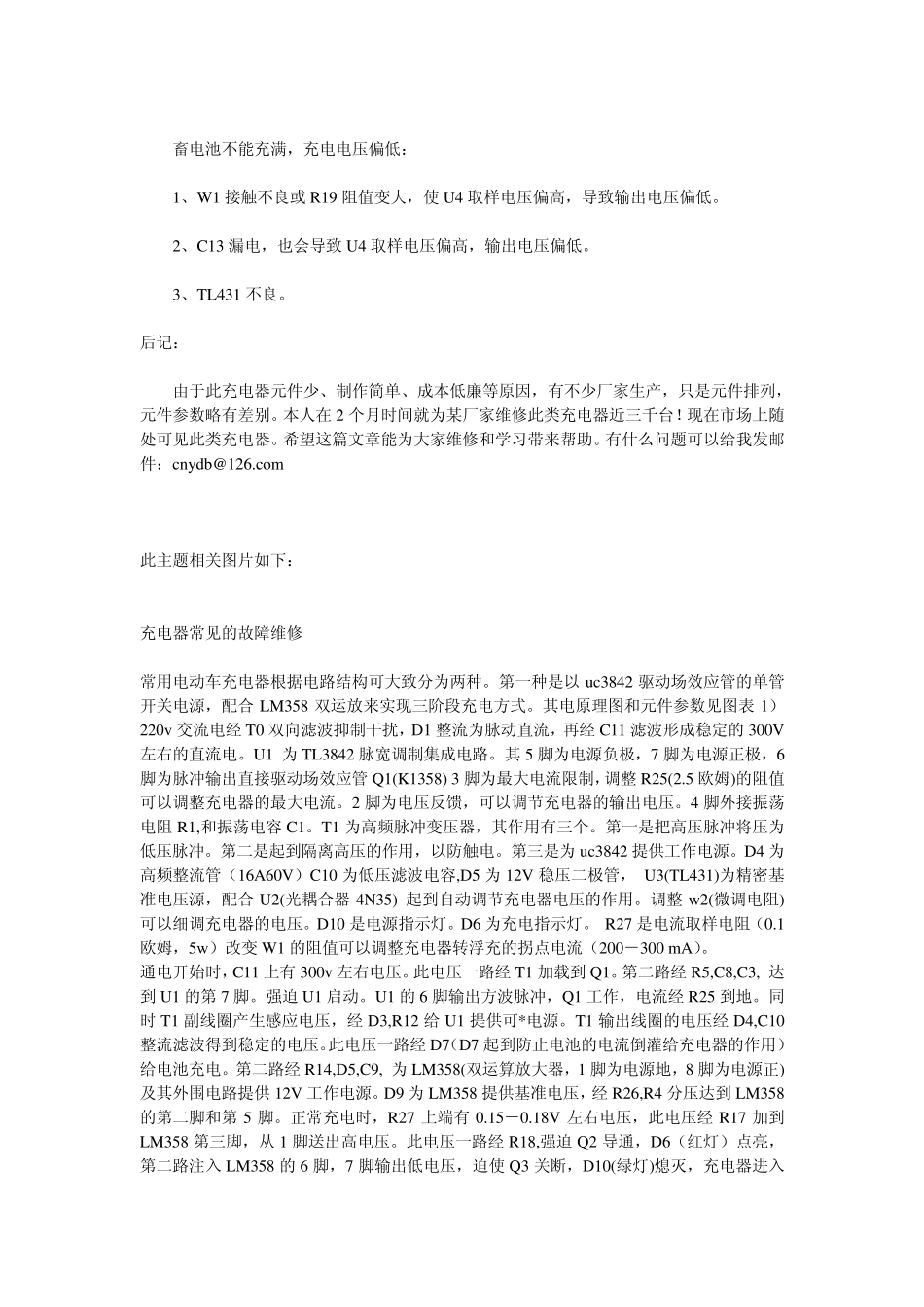

剖析电动车充电器 一、工作原理分析（参阅原理图）： UC3842 工作原理： 该电路的电源部分使用单端式脉宽调制型开关电源，脉宽调制 IC 使用的是 UC3842。UC3842 是一种电流型脉宽控制器，它可以直接驱动 MOS 管、IGBT 等，适合于制作单端电路。 220V 整流滤波后的约 300V 直流电压经电阻 R1 降压后加到 UC3842 的供电端（7 端），为 UC3842 提供启动电压，UC3842 内部设有欠压锁定电路，其开启和关闭阈值分别为 16V和 10V。在开启之前，UC3842 消耗的电流在 1mA 以内。启动正常工作后，它的消耗电流约为 15mA。反馈绕组为其提供维持正常工作电压。由于漏感等原因，开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压也不能降到足够低，所以辅助电源的整流二极管上串一个电阻（R3），它和 C9 形成 RC 滤波，滤掉开通瞬间的尖峰。 接在 4脚的 R5、C6 决定了开关电源的工作频率。计算公式为：Fosc (kHz) = 1.72 / (RT (k) × CT (uf))，此电路的工作频率为 40KHz。 过载和短路保护，通过在开关管的源极串一个电阻（R12），把电流信号经 R10、R11 送到 3842 的第 3 脚来实现保护。当电源过载时，3842 保护动作，使占空比减小，输出电压降低，3842 的供电电压也跟着降低，当低到 3842 不能工作时，整个电路关闭，然后靠 R1 开始下一次启动过程。在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（约 500ms）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。 稳压过程： UC3842 的 2 脚是电压检测端。输出电压经 R18、R19、W1 分压为 U4（TL431）参考端（1 脚）提供参考电压。TL431 是一个有良好的热稳定性能的三端可调分流基准源。内部含有一个 2.5V 的基准电压，所以当在参考端引入输出反馈时，器件可以通过从阴极（3 脚）到阳极（2 脚）很宽范围的分流，控制输出电压。若输出电压增大，反馈量增大，TL431 的分流也就增加。线性光耦（U2）的发光二极管亮度增加，输出电阻减小。UC3842 的 2 脚电压升高，驱动脉宽减小。最终使电压稳定下来。 充电过程： 当 BATT＋、BATT－接上畜电池时，畜电池正端经 R13、D10 使 K1 吸合。充电回路闭合，畜电池开始充电。当畜电池接反时，由于 D10 反向截止，K1 不会吸合，充电回路处于断开状态。不会烧坏 R14、D7、D8、C11 等元件。 刚充电时，畜电池电压很低，充...
