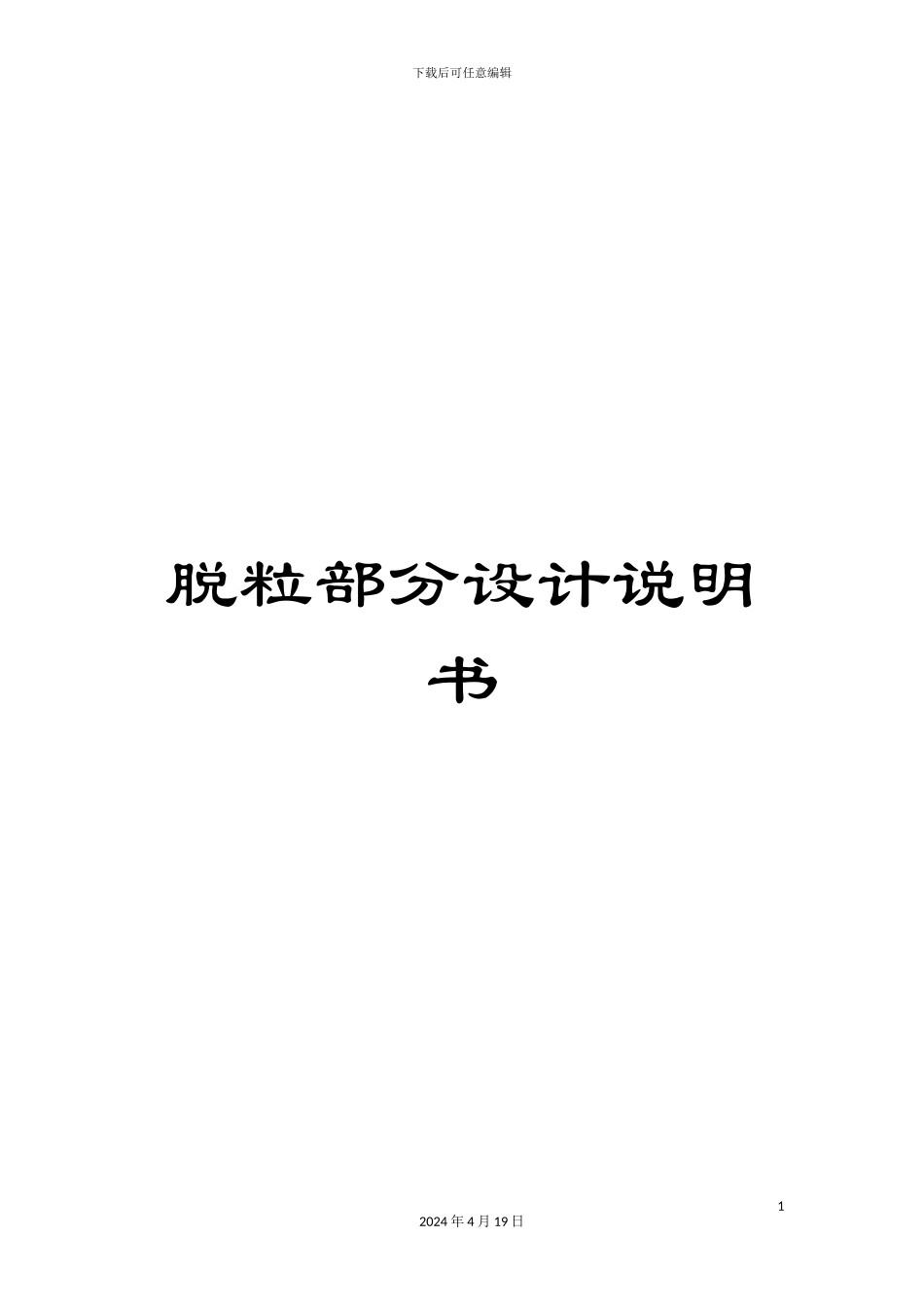

脱粒部分设计说明书范文

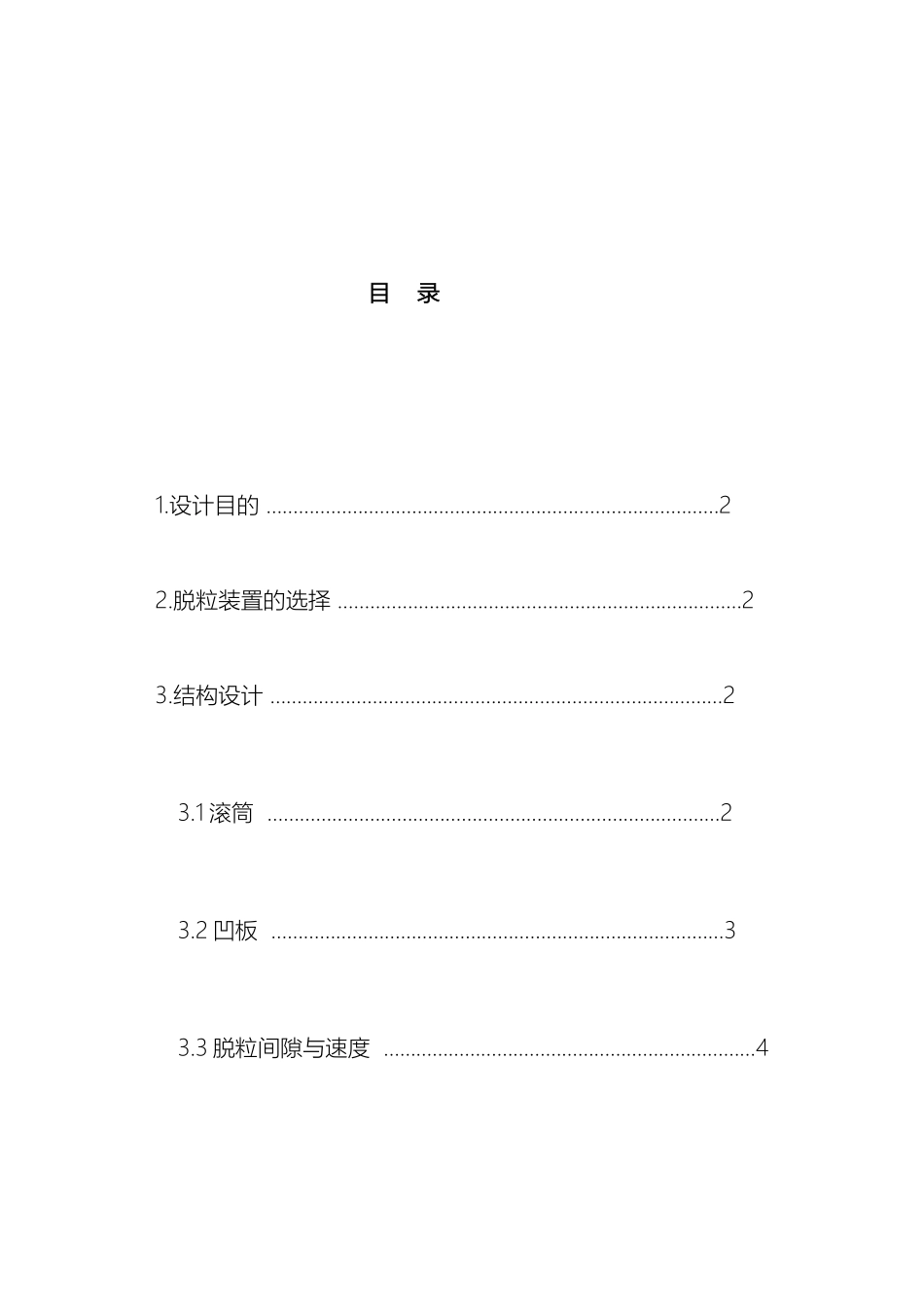

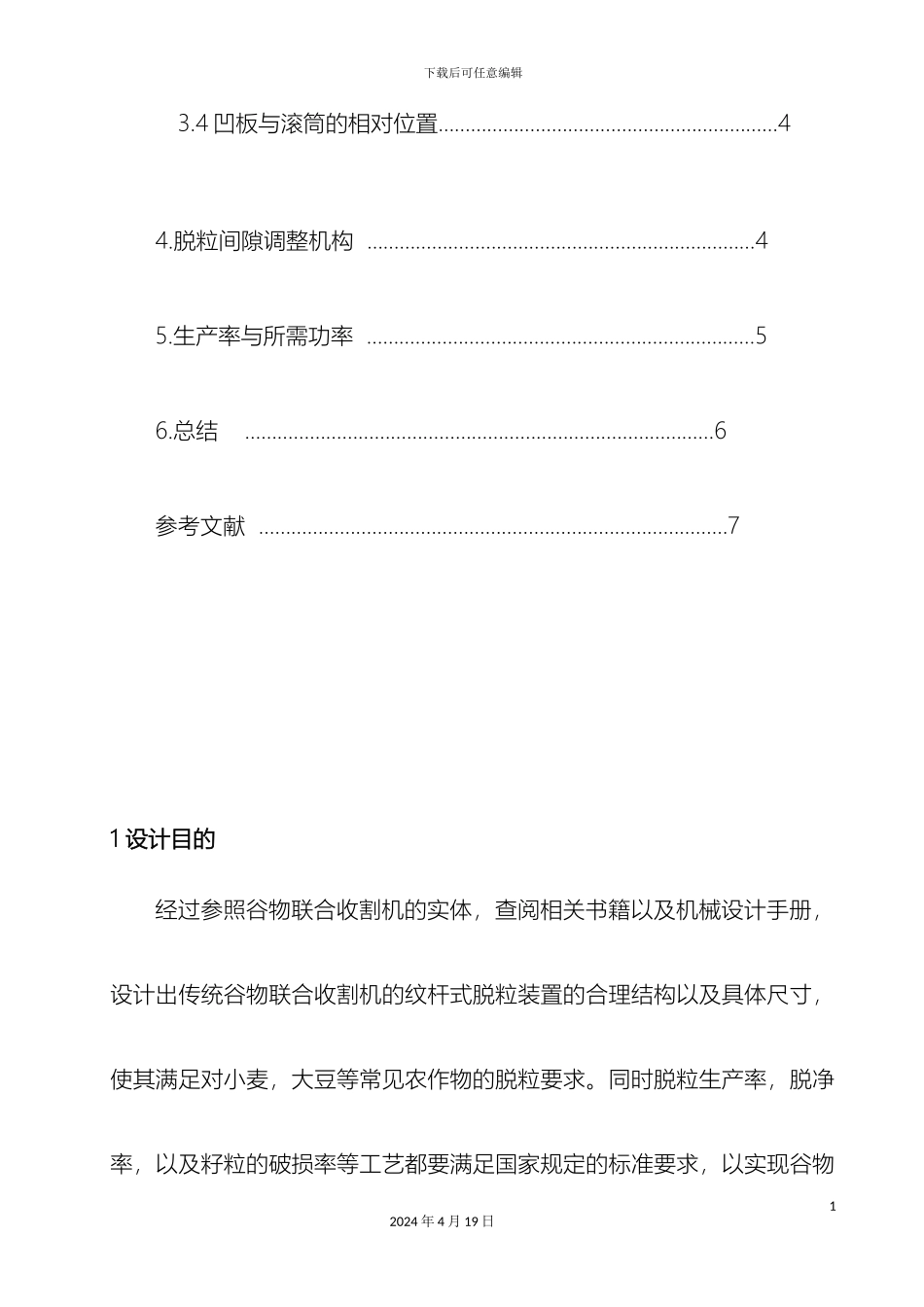

下载后可任意编辑脱粒部分设计说明书12024 年 4 月 19 日目 录 1.设计目的 …………………………………………………………………………22.脱粒装置的选择 …………………………………………………………………23.结构设计 …………………………………………………………………………2 3.1 滚筒 …………………………………………………………………………2 3.2 凹板 …………………………………………………………………………3 3.3 脱粒间隙与速度 ……………………………………………………………4 下载后可任意编辑3.4 凹板与滚筒的相对位置………………………………………………………4 4.脱粒间隙调整机构 ………………………………………………………………45.生产率与所需功率 ………………………………………………………………56.总结 ……………………………………………………………………………6参考文献 ……………………………………………………………………………71 设计目的经过参照谷物联合收割机的实体，查阅相关书籍以及机械设计手册，设计出传统谷物联合收割机的纹杆式脱粒装置的合理结构以及具体尺寸，使其满足对小麦，大豆等常见农作物的脱粒要求。同时脱粒生产率，脱净率，以及籽粒的破损率等工艺都要满足国家规定的标准要求，以实现谷物12024 年 4 月 19 日下载后可任意编辑的联合收割。2 脱粒装置的选择脱粒装置是脱粒机与水稻联合收割机的核心部分。它不但在很大程度上决定了脱粒质量和生产率，而且对分离清选等也有很大影响。脱粒方式可分为纹杆式、钉齿式、双滚筒和轴流式。根据表 9.6-1 采纳纹杆滚筒式脱粒装置。纹杆分为 A 型和 D 型，由于 D 型纹杆抓取作物能力强，装卸方便，因此采纳 D 型。滚筒采纳开式即滚筒圆周方向不封闭，作物的喂入方式为纵喂。3 结构设计3.1 滚筒 滚筒的直径和长度大小与脱粒，分离装置的经过能力密切相关。 作物进入脱离装置呈薄层则得到的脱粒与分离效果最好，滚筒长度一定时，增加滚筒凹板的包角能提高分离率，小直径滚筒采纳大的凹板包角（加大弧长），相当与增加脱粒分离时间，并有利于提高稻粒分离率。因22024 年 4 月 19 日下载后可任意编辑为对某种作物脱粒所需的速度是一定的，使稻粒分离的主要因素是运动中稻粒所受的离心力，而离心力与角速度的平方成正比，因此小直径滚筒和高转速有利于稻粒分离，且小直径滚筒结构小，...
