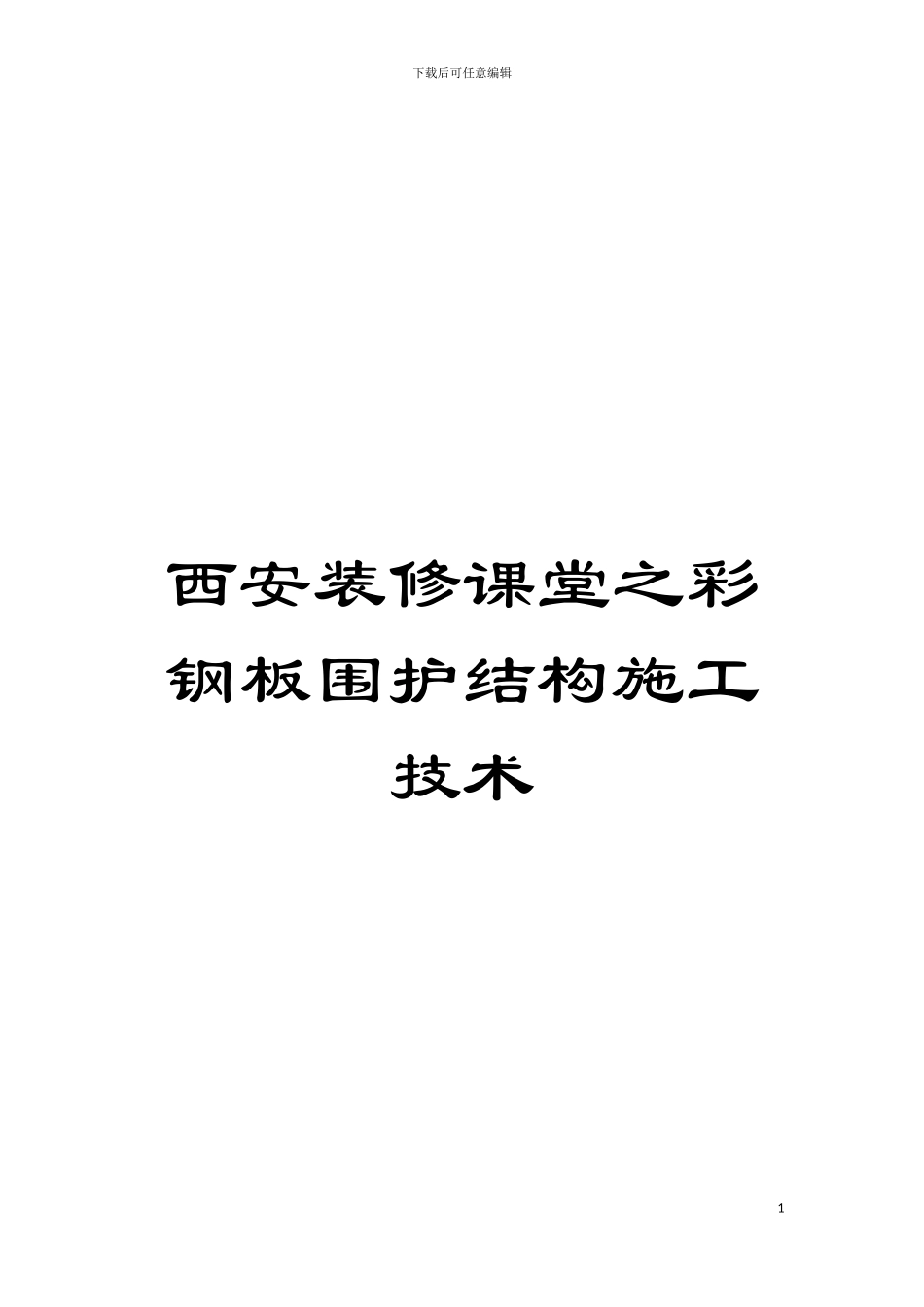

下载后可任意编辑西安装修课堂之彩钢板围护结构施工技术1下载后可任意编辑西安装修课堂之彩钢板围护结构施工技术本工程彩钢板围护结构所有隔墙和吊顶均采纳岩棉夹芯彩钢板。这种材质彩钢板围护结构须在原车间建筑平面图的基础上进行二次排版, 施工完后, 对整体强度、 平整度的要求高, 须做到不易积灰尘、 易清洁、 连接缝隙小, 施工时对其它专业配合性要求严格、 紧密。 施工程序抄平放线→吊点放线→安装吊筋→地槽安装→隔墙安装→吊顶板安 装 → 圆 弧 铝 配 件 安 装 → 门 窗 安 装 → 自 检 清 理 → 验 收抄平放线1) 核查原有地面标高, 用 2 米靠尺检验, 误差在 4mm 内即为合格。不合格处必须实行打磨等修补措施, 合格后才能进行放线工作。2) 根据设计院设计的净化车间平面布置图, 放出净化车间四周走廊外围护隔墙线, 并用经纬仪校验此线的直线度, 再以此为基准放出内墙轴线。3) 用经纬仪将彩钢板隔墙轴线测绘至吊顶板, 以此为基准点, 确定吊筋位置。4) 用水平仪测定净化车间外走道四周砖墙上的吊顶线水平位置, 做 到 四 周 吊 顶 面 在 同 水 平 线 上 , 总 误 差 不 超 过 5mm 。吊点放线、 安装吊筋连接杆用圆钢作拉杆, 一头与固定吊筋配件焊接, 一头套丝100mm 与花兰调节螺丝连接。花兰螺丝另一端用吊钩与专用镀锌钢 梁 连 接 ( 专 用 钢 梁 用 于 固 定 连 接 吊 顶 板 ) 。地槽安装根据弹好的隔墙轴心线, 用胀杆螺丝或射钉射弹固定地槽铝, 螺丝间距400～500mm, 呈梅花形布置。隔墙板安装1) 由于彩钢板连接是企口式, 安装时由一个固定点安装起, 逐块拼接, 安装时要做到上下垂直水平, 板与板之间的接缝严密。2) 隔 墙 板 安 装 时 根 据 二 次 设 计 排 版 图 预 留 门 窗 洞 。3) 因为隔墙内管线多为电气插座, 仪表配管, 在安装时一定要多与电气仪表专业协调配合好。4) 隔墙安装形成后必须做到牢固、 垂直、 平整彩钢板隔墙之间2下载后可任意编辑缝 隙 大 小 必 须 一 致 , 保 证 整 体 严 密 性 和 外 观 性 。吊顶板安装1) 根据二次设计吊顶板排版布置图, 吊顶板从固定一个方向开始安装, 从第一块板起要测好它的对角度及吊顶板的水平度, 之后每一块逐块拼接。两板之间企口一定要接触紧密, 板缝一致。2) 吊顶板施工时必须做到上一块板固定牢固后才能进行下一块的安装, ...
