围护结构热工计算

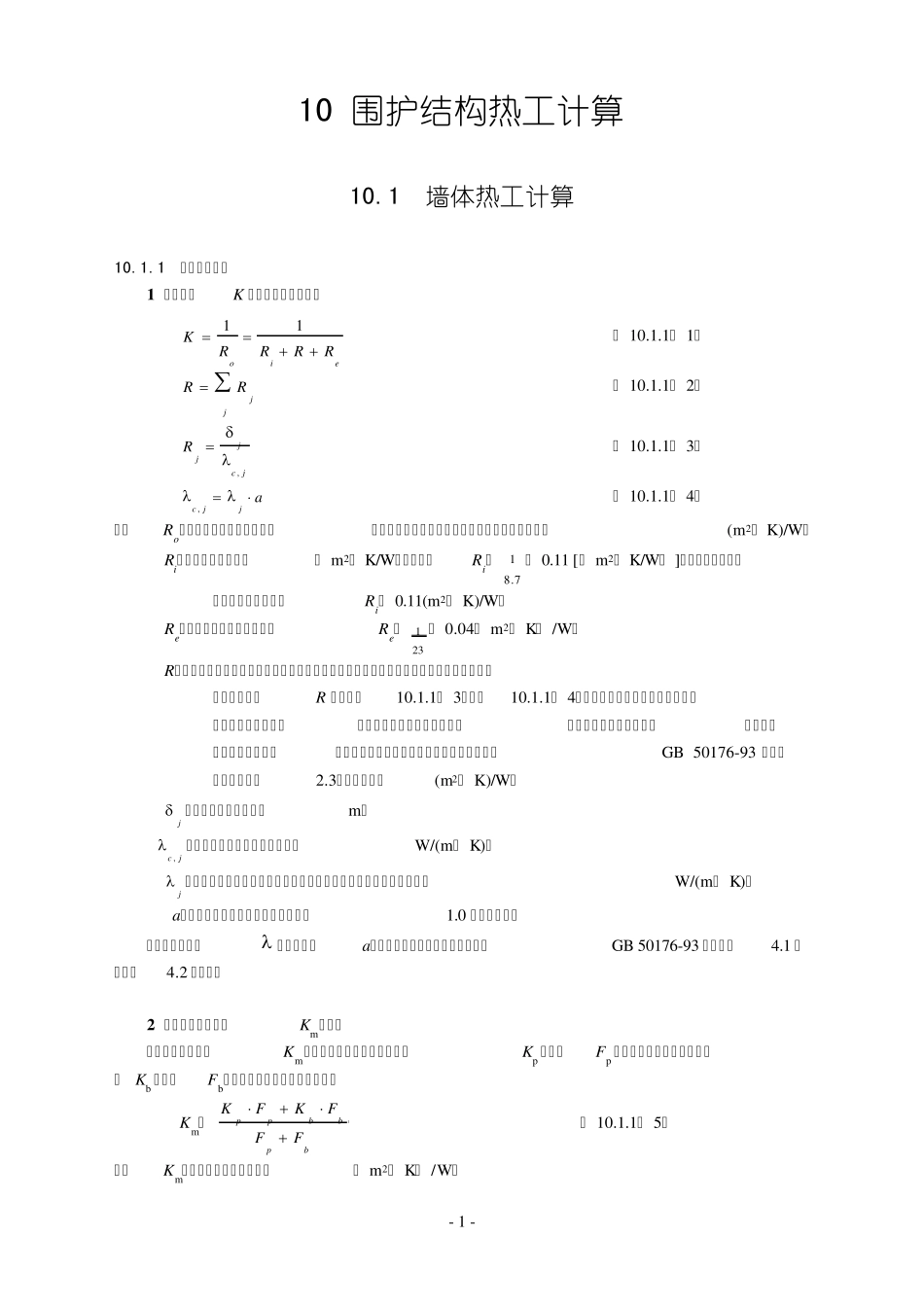

- 1 - 10 围护结构热工计算 10.1 墙体热工计算 10.1.1 墙体传热系数 1 传热系数K 应按下列公式计算： eioRRRRK11 （ 10.1.1– 1） jjRR （ 10.1.1– 2） jcjjR, （ 10.1.1– 3） ajjc , （ 10.1.1– 4） 式中 Ro ——传热阻，表征围护结构（包括两侧表面空气边界层）阻抗热传递的能力，(m2· K)/W； Ri——内表面换热阻，（ m2· K/W）。一般取Ri＝7.81 ＝ 0.11 [（ m2· K/W） ]，对于分户墙，两侧表面的换热阻均取Ri＝ 0.11(m2· K)/W； Re——外表面换热阻，一般取Re＝231 ＝ 0.04（ m2· K） /W； R——墙体结构层的热阻，等于构成墙体的各材料层的热阻之和，由单一或多层材料构成的结构层的热阻R 按公式（10.1.1– 3）和（10.1.1– 4）计算，由两种以上材料组成的、两向非匀质围护结构（包括多种形式的空心砌块、填充保温材料的墙体等，但不包括多孔粘土空心砖），其平均热阻应按《民用建筑热工设计规范》GB 50176-93 中附录二的公式（附2.3）进行计算，(m2· K)/W； j ——各材料层的厚度，m； jc ,——各材料层的计算导热系数，W/(m· K)； j ——各材料层材料的导热系数，一般为实验室干燥状态下的测定值，W/(m· K)； a——考虑使用位置和湿度影响的大于1.0 的修正系数。 材料的导热系数 和修正系数a，可在《民用建筑热工设计规范》GB 50176-93 的附录表4.1 和附录表4.2 中查取。 2 外墙平均传热系数Km的计算 外墙平均传热系数Km是由外墙主体部位的传热系数Kp与面积Fp和结构性热桥部位的传热系数 Kb 与面积Fb，用加权平均方法按下式计算： Km＝bpbbppFFFKFK （ 10.1.1– 5） 式中 Km——外墙平均传热系数，（ m2· K） /W； - 2 - KP――外墙主体部位传热系数，m2· K/W； FP――外墙主体部位面积，m2； Kb――外墙结构性热桥部位传热系数，m2· K/W； Fb――外墙结构性热桥部位面积，m2。 由于外墙上结构性热桥部位的传热系数Kb 和主体部位与结构性热桥部位的面积Fp与 Fb 的计算比较复杂，而且也不易计算准确。为方便外墙的建筑热工节能设计，可采用如下便捷方法计算外墙的平均传热系数Km。 1) 结构性热桥部位的传热系数Kb 按公式（10.1.1– 1）计算，计算时，取钢筋混凝土结构性热桥部位的计算厚度b 与外墙主体部位的计算厚度p相同。 2) 根据所设计建筑的结构体系按表10.1....
