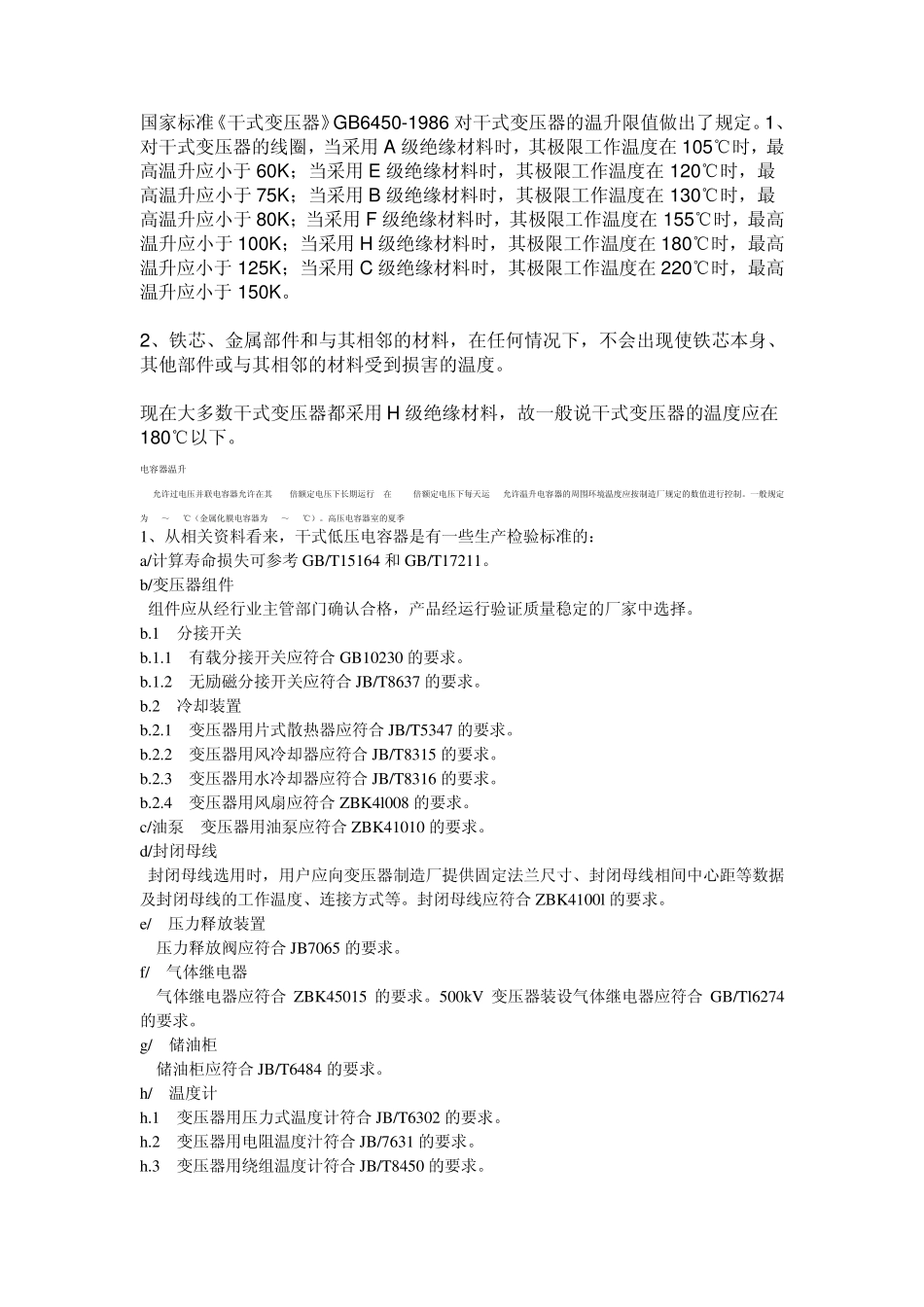

国家标准《干式变压器》GB6450-1986 对干式变压器的温升限值做出了规定。1、对干式变压器的线圈，当采用A 级绝缘材料时，其极限工作温度在105℃时，最高温升应小于 60K；当采用E 级绝缘材料时，其极限工作温度在120℃时，最高温升应小于 75K；当采用B 级绝缘材料时，其极限工作温度在130℃时，最高温升应小于 80K；当采用F 级绝缘材料时，其极限工作温度在155℃时，最高温升应小于 100K；当采用H 级绝缘材料时，其极限工作温度在180℃时，最高温升应小于 125K；当采用C 级绝缘材料时，其极限工作温度在220℃时，最高温升应小于 150K。 2、铁芯、金属部件和与其相邻的材料，在任何情况下，不会出现使铁芯本身、其他部件或与其相邻的材料受到损害的温度。 现在大多数干式变压器都采用H 级绝缘材料，故一般说干式变压器的温度应在180℃以下。 电容器温升 1. 允许过电压并联电容器允许在其1.1倍额定电压下长期运行; 在1.15倍额定电压下每天运...允许温升电容器的周围环境温度应按制造厂规定的数值进行控制。一般规定为-40～+40℃（金属化膜电容器为-45～+50℃）。高压电容器室的夏季 1、从相关资料看来，干式低压电容器是有一些生产检验标准的： a/计算寿命损失可参考 GB/T15164 和 GB/T17211。 b/变压器组件 组件应从经行业主管部门确认合格，产品经运行验证质量稳定的厂家中选择。 b.1 分接开关 b.1.1 有载分接开关应符合 GB10230 的要求。 b.1.2 无励磁分接开关应符合 JB/T8637 的要求。 b.2 冷却装置 b.2.1 变压器用片式散热器应符合 JB/T5347 的要求。 b.2.2 变压器用风冷却器应符合 JB/T8315 的要求。 b.2.3 变压器用水冷却器应符合 JB/T8316 的要求。 b.2.4 变压器用风扇应符合 ZBK4l008 的要求。 c/油泵 变压器用油泵应符合 ZBK41010 的要求。 d/封闭母线 封闭母线选用时，用户应向变压器制造厂提供固定法兰尺寸、封闭母线相间中心距等数据及封闭母线的工作温度、连接方式等。封闭母线应符合 ZBK4100l的要求。 e/ 压力释放装置 压力释放阀应符合 JB7065 的要求。 f/ 气体继电器 气体继电器应符合 ZBK45015 的要求。500kV 变压器装设气体继电器应符合 GB/Tl6274的要求。 g/ 储油柜 储油柜应符合 JB/T6484 的要求。 h/ 温度计 h.1 变压器用压力式温度计符合 JB/T6302 的要求。 h.2 变压器用电阻温度汁符合 JB/7631 的要求。 h.3 变压器用绕组温度计...
