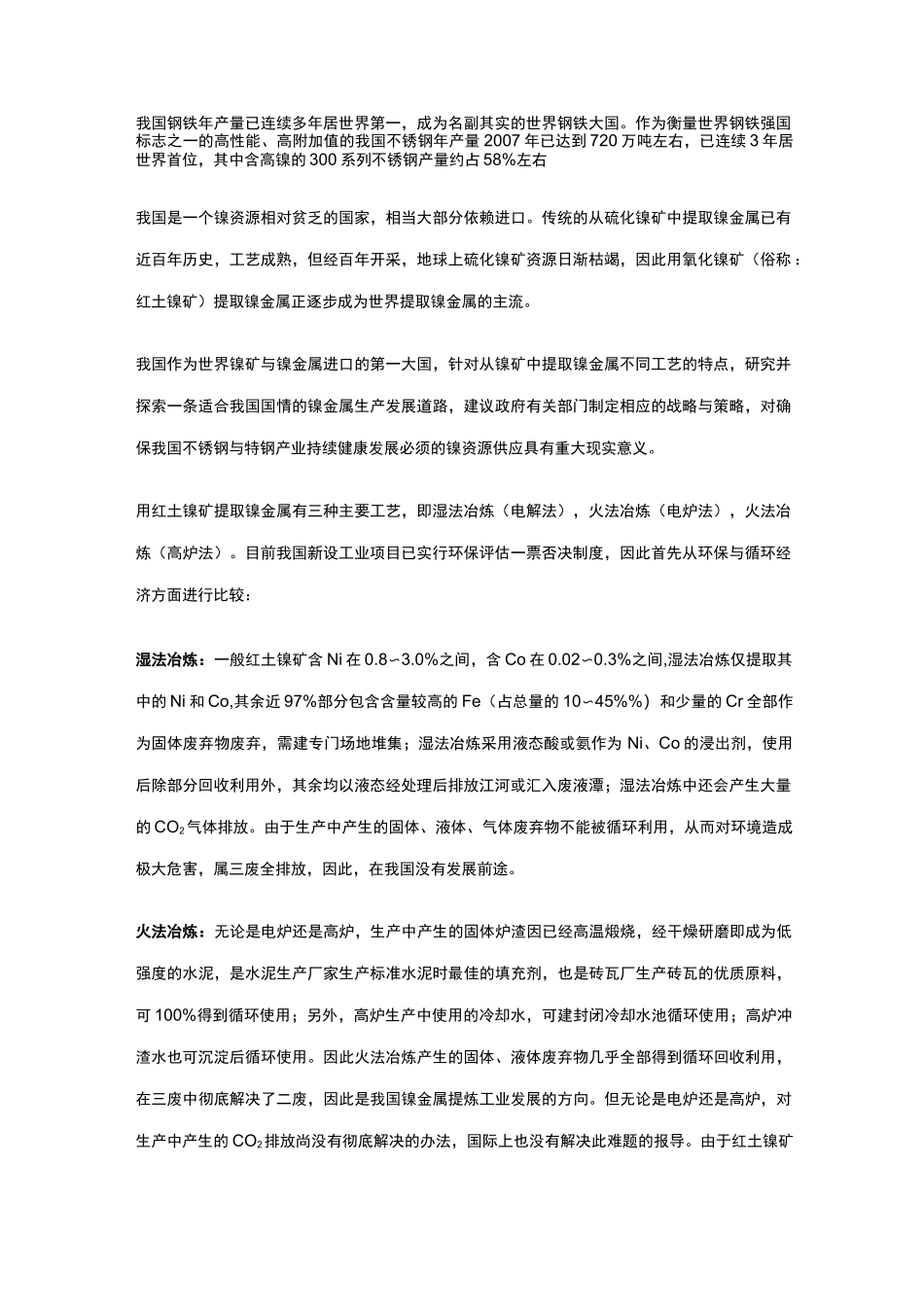

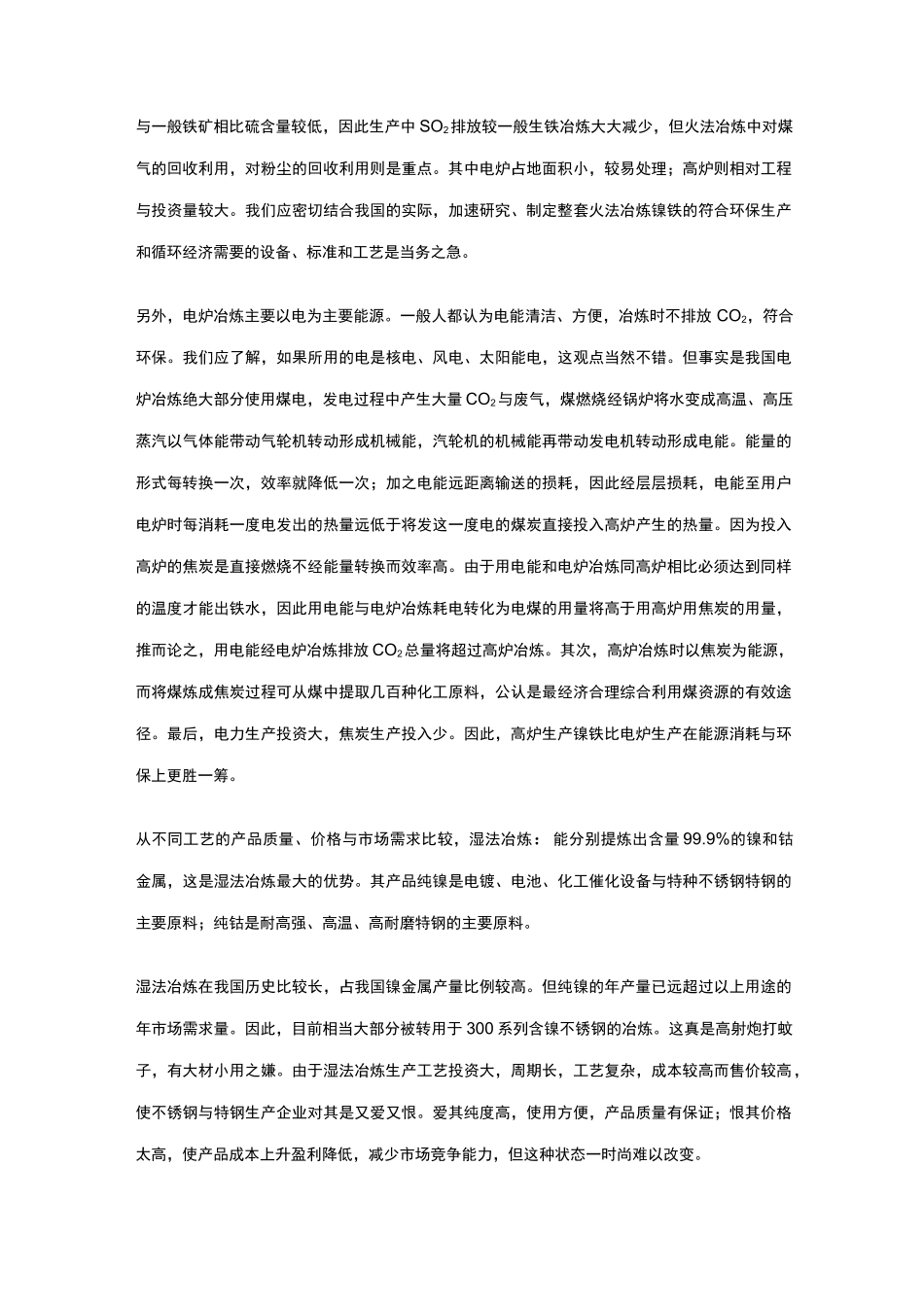

我国钢铁年产量已连续多年居世界第一,成为名副其实的世界钢铁大国。作为衡量世界钢铁强国标志之一的高性能、高附加值的我国不锈钢年产量 2007 年已达到 720 万吨左右,已连续 3 年居世界首位,其中含高镍的 300 系列不锈钢产量约占 58%左右我国是一个镍资源相对贫乏的国家,相当大部分依赖进口。传统的从硫化镍矿中提取镍金属已有近百年历史,工艺成熟,但经百年开采,地球上硫化镍矿资源日渐枯竭,因此用氧化镍矿(俗称 :红土镍矿)提取镍金属正逐步成为世界提取镍金属的主流。我国作为世界镍矿与镍金属进口的第一大国,针对从镍矿中提取镍金属不同工艺的特点,研究并探索一条适合我国国情的镍金属生产发展道路,建议政府有关部门制定相应的战略与策略,对确保我国不锈钢与特钢产业持续健康发展必须的镍资源供应具有重大现实意义。用红土镍矿提取镍金属有三种主要工艺,即湿法冶炼(电解法),火法冶炼(电炉法),火法冶炼(高炉法)。目前我国新设工业项目已实行环保评估一票否决制度,因此首先从环保与循环经济方面进行比较:湿法冶炼:一般红土镍矿含 Ni 在 0.8〜3.0%之间,含 Co 在 0.02〜0.3%之间,湿法冶炼仅提取其中的 Ni 和 Co,其余近 97%部分包含含量较高的 Fe(占总量的 10〜45%%)和少量的 Cr 全部作为固体废弃物废弃,需建专门场地堆集;湿法冶炼采用液态酸或氨作为 Ni、Co 的浸出剂,使用后除部分回收利用外,其余均以液态经处理后排放江河或汇入废液潭;湿法冶炼中还会产生大量的 CO2气体排放。由于生产中产生的固体、液体、气体废弃物不能被循环利用,从而对环境造成极大危害,属三废全排放,因此,在我国没有发展前途。火法冶炼:无论是电炉还是高炉,生产中产生的固体炉渣因已经高温煅烧,经干燥研磨即成为低强度的水泥,是水泥生产厂家生产标准水泥时最佳的填充剂,也是砖瓦厂生产砖瓦的优质原料,可 100%得到循环使用;另外,高炉生产中使用的冷却水,可建封闭冷却水池循环使用;高炉冲渣水也可沉淀后循环使用。因此火法冶炼产生的固体、液体废弃物几乎全部得到循环回收利用,在三废中彻底解决了二废,因此是我国镍金属提炼工业发展的方向。但无论是电炉还是高炉,对生产中产生的 CO2排放尚没有彻底解决的办法,国际上也没有解决此难题的报导。由于红土镍矿与一般铁矿相比硫含量较低,因此生产中 SO2排放较一般生铁冶炼大大减少,但火法冶炼中对煤气的回收利用,对粉尘的回收利用则是重点。其...
