实验室检验试验规程金相检验试验规程样本

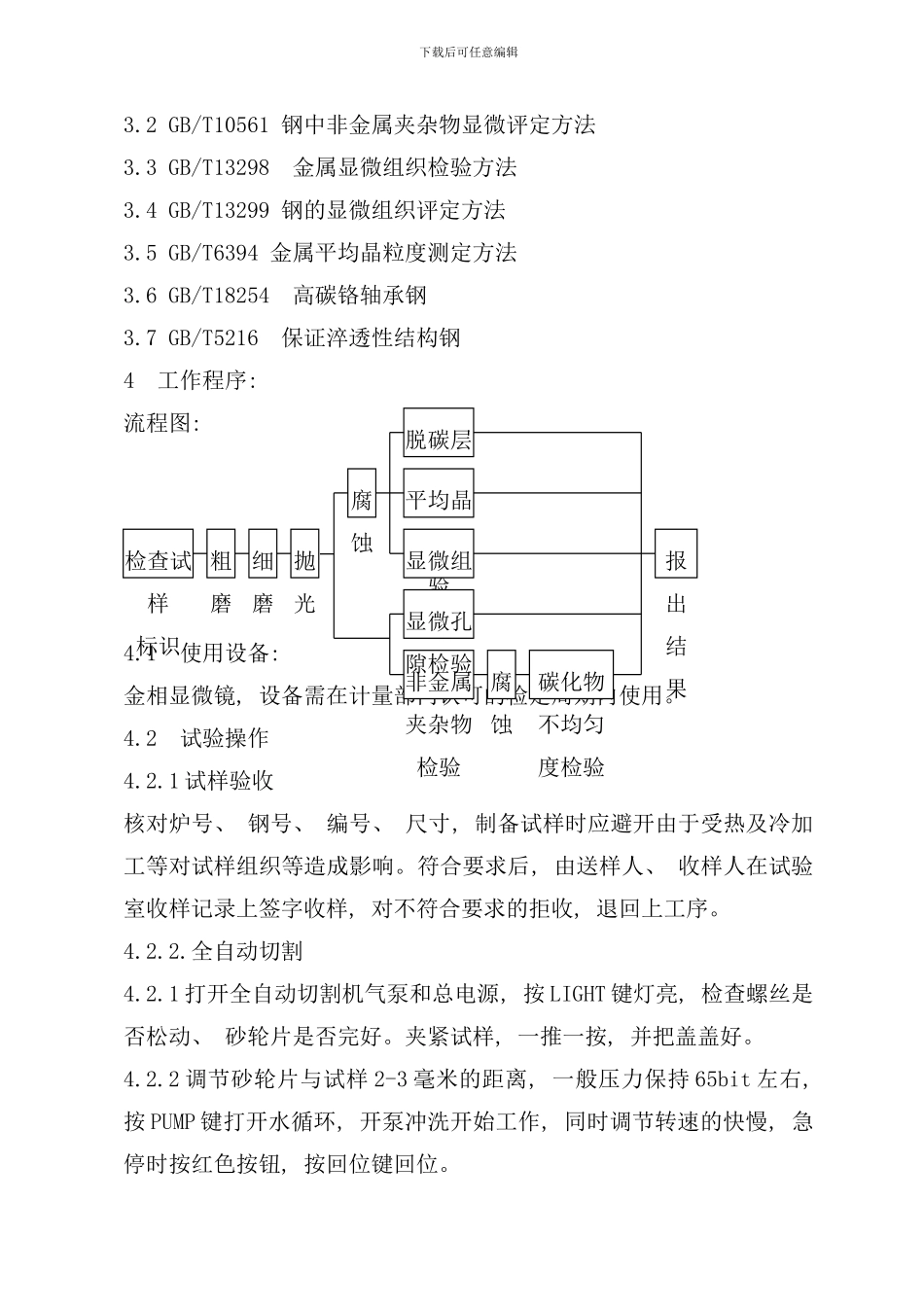

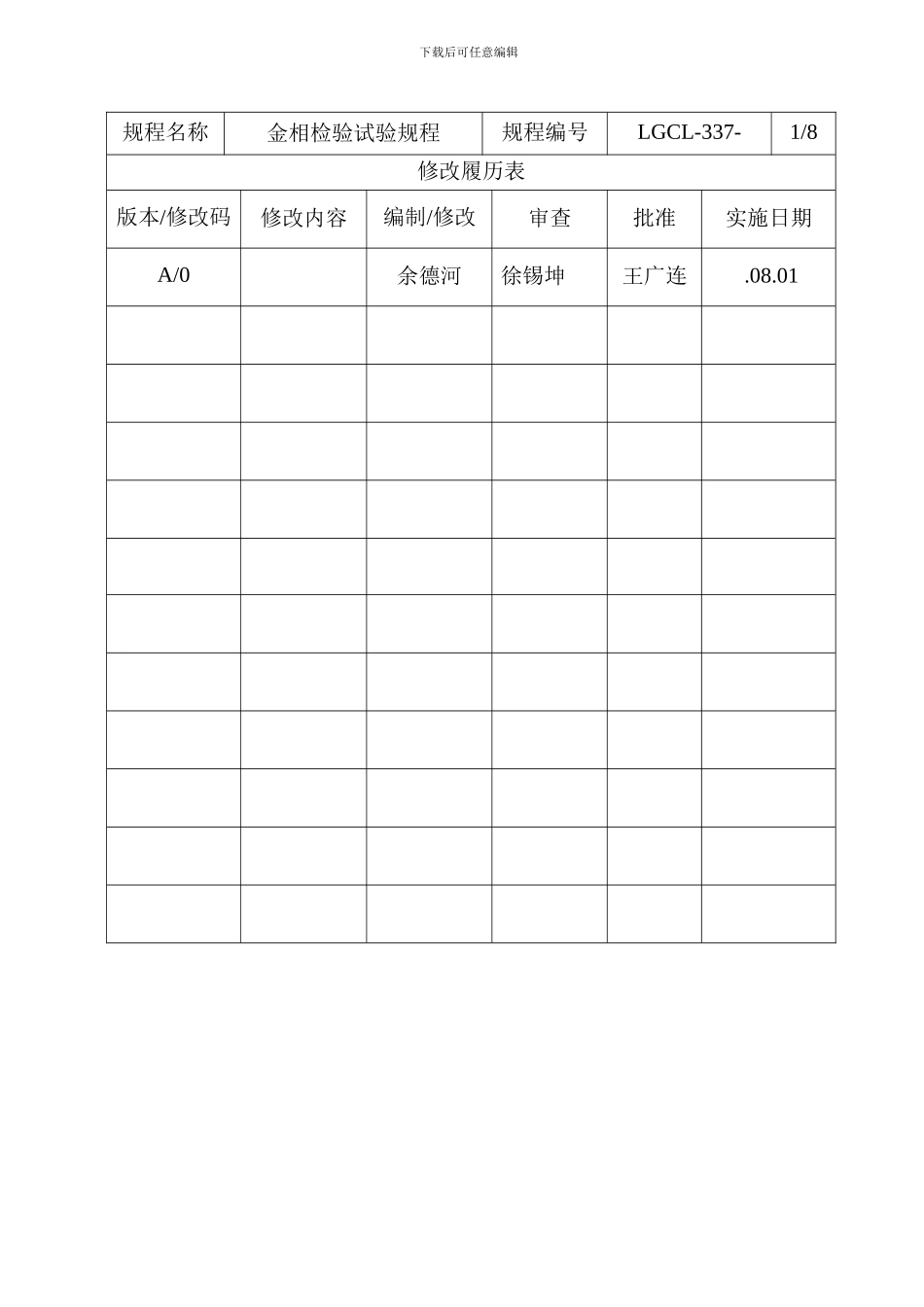

下载后可任意编辑规程名称金相检验试验规程规程编号LGCL-337- 1/8修改履历表版本/修改码修改内容编制/修改审查批准实施日期A/0余德河徐锡坤王广连 .08.01下载后可任意编辑岗位职责检查来样的表面质量、 外形尺寸和试样标识正确制取夹杂物、 脱碳层、 碳化物不均匀度、 平均晶粒度、 显微组织、 显微孔隙等检验试验的试样对比评级图, 准确评定相关级别, 及时报出检验的结果1 适用范围本规程适用于夹杂物、 脱碳层、 平均晶粒度、 显微组织等金相检验岗位。2 术语及定义非金属夹杂物: 在冶炼过程中, 由于一系列物理化学反应而生成的非金属产物或在钢液凝固冷却时, 原来溶于钢中的某些元素如硫和氮, 由于溶解度降低, 而形成硫化物和氮化物等, 是钢中不可避开的夹杂。带状组织: 指钢锭凝固时, 由结晶偏析形成的组织偏析, 经热加工后, 延伸成铁素体和珠光体的交替带。碳化物液析: 轴承钢中碳化物液析是钢锭凝固时, 由于树枝状偏析使碳和合金元素密集处达到形成亚稳莱氏体共晶的程度, 因此碳化物自钢液中直接析出, 在热加工后碳化物沿加工方向分布, 称这种碳化物为碳化物液析。脱碳: 在热加工、 热处理时, 钢材表面层在炉内气氛作用后造成金属表面碳的损失。总脱碳层深度: 从产品表面到碳含量等于基体含量的那一点距离。实际晶粒度: 钢在具体热处理或热加工条件下实际获得的奥氏体晶粒度。3 依据的文件或标准3.1 GB/T224 钢的脱碳层深度测定法下载后可任意编辑3.2 GB/T10561 钢中非金属夹杂物显微评定方法3.3 GB/T13298 金属显微组织检验方法3.4 GB/T13299 钢的显微组织评定方法3.5 GB/T6394 金属平均晶粒度测定方法3.6 GB/T18254 高碳铬轴承钢3.7 GB/T5216 保证淬透性结构钢4 工作程序: 流程图: 4.1 使用设备: 金相显微镜, 设备需在计量部门认可的检定周期内使用。4.2 试验操作 4.2.1 试样验收核对炉号、 钢号、 编号、 尺寸, 制备试样时应避开由于受热及冷加工等对试样组织等造成影响。符合要求后, 由送样人、 收样人在试验室收样记录上签字收样, 对不符合要求的拒收, 退回上工序。4.2.2.全自动切割4.2.1 打开全自动切割机气泵和总电源, 按 LIGHT 键灯亮, 检查螺丝是否松动、 砂轮片是否完好。夹紧试样, 一推一按, 并把盖盖好。4.2.2 调节砂轮片与试样 2-3 毫米的距离, 一般压力保持 65bit 左右, 按 PUMP 键打开水循环, 开泵冲洗开始工作, 同时调节转速的快慢,...
