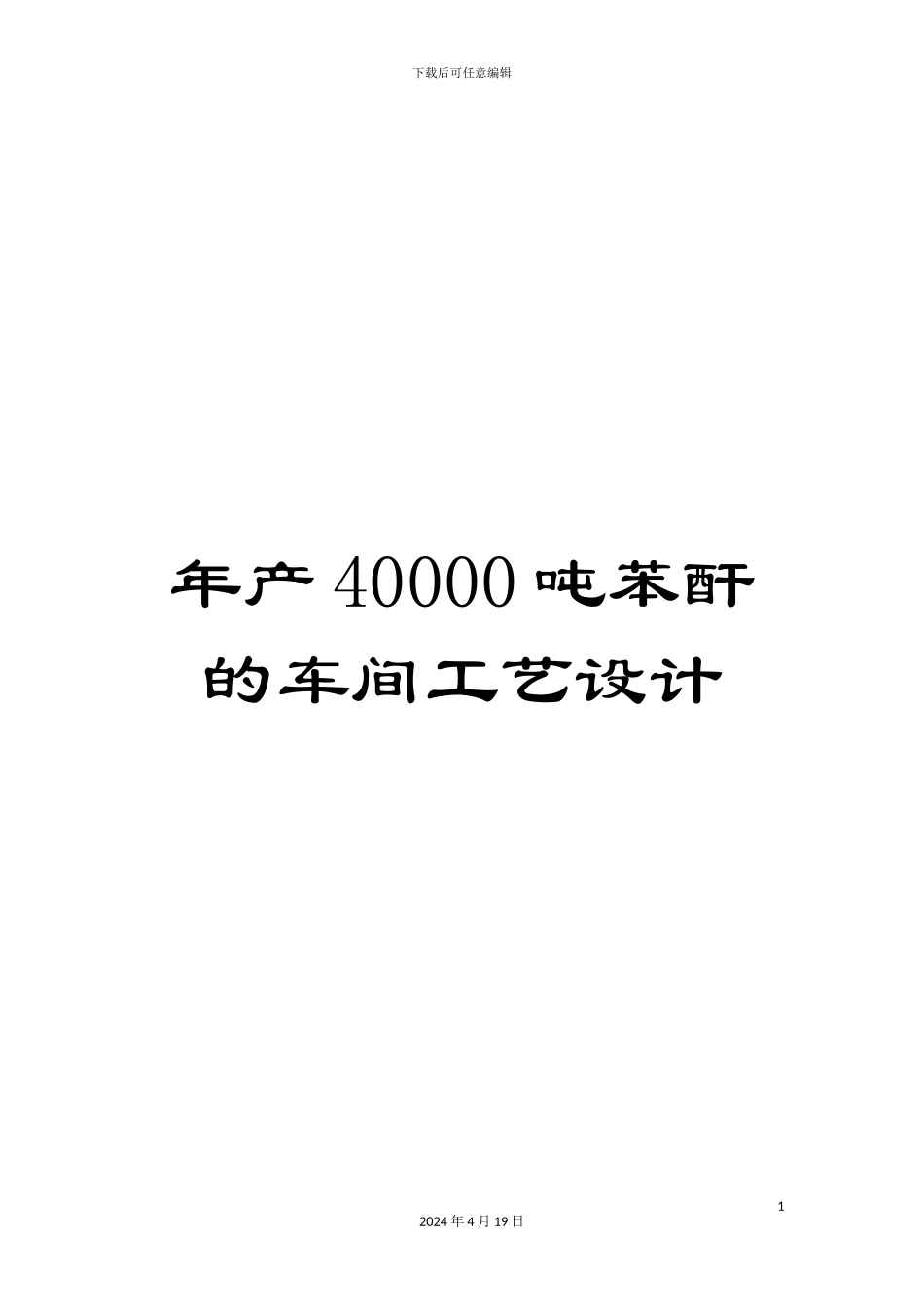

年产40000吨苯酐的车间工艺设计

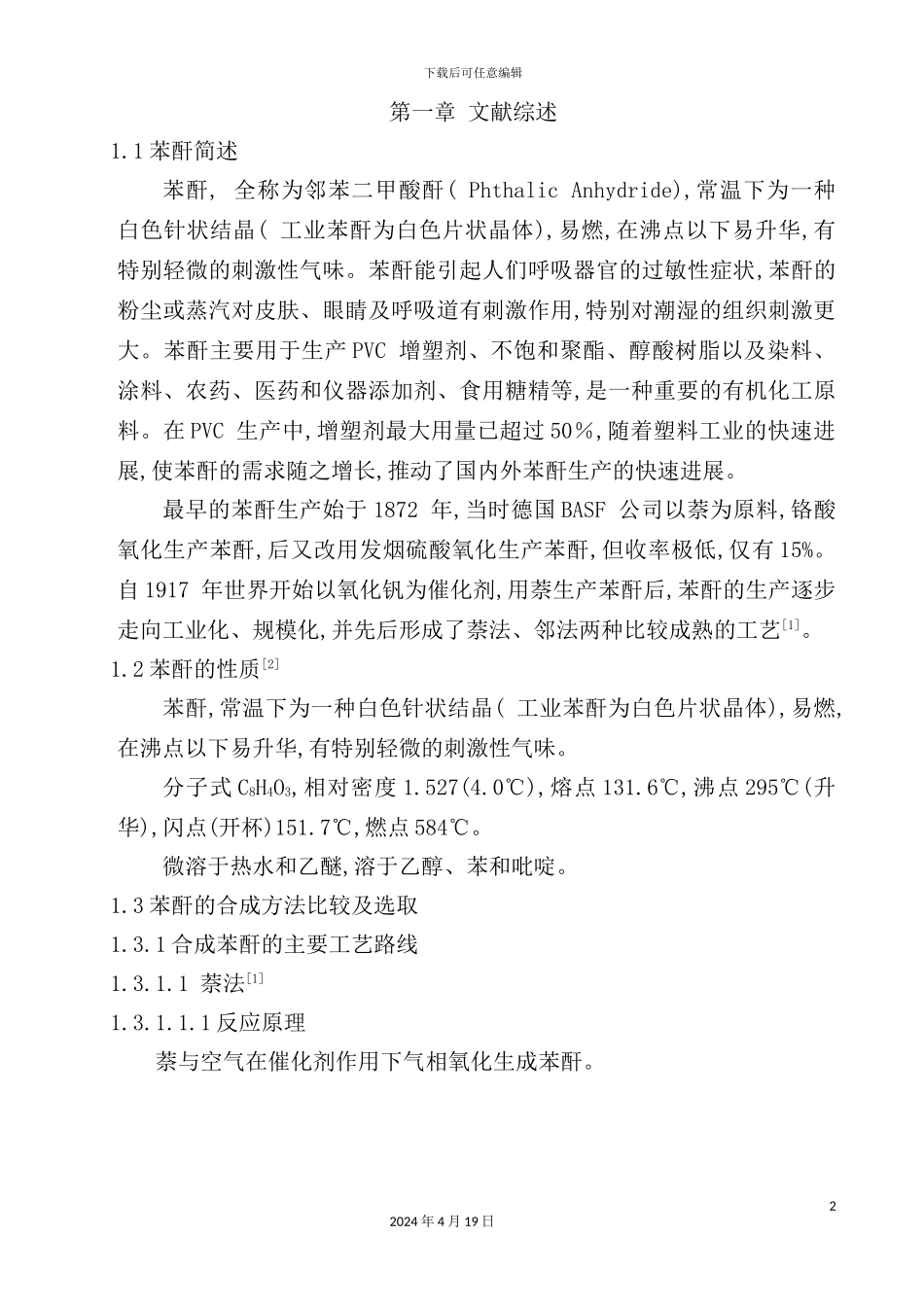

下载后可任意编辑年产 40000 吨苯酐的车间工艺设计12024 年 4 月 19 日下载后可任意编辑第一章 文献综述1.1 苯酐简述苯酐, 全称为邻苯二甲酸酐( Phthalic Anhydride),常温下为一种白色针状结晶( 工业苯酐为白色片状晶体),易燃,在沸点以下易升华,有特别轻微的刺激性气味。苯酐能引起人们呼吸器官的过敏性症状,苯酐的粉尘或蒸汽对皮肤、眼睛及呼吸道有刺激作用,特别对潮湿的组织刺激更大。苯酐主要用于生产 PVC 增塑剂、不饱和聚酯、醇酸树脂以及染料、涂料、农药、医药和仪器添加剂、食用糖精等,是一种重要的有机化工原料。在 PVC 生产中,增塑剂最大用量已超过 50％,随着塑料工业的快速进展,使苯酐的需求随之增长,推动了国内外苯酐生产的快速进展。最早的苯酐生产始于 1872 年,当时德国 BASF 公司以萘为原料,铬酸氧化生产苯酐,后又改用发烟硫酸氧化生产苯酐,但收率极低,仅有 15%。自 1917 年世界开始以氧化钒为催化剂,用萘生产苯酐后,苯酐的生产逐步走向工业化、规模化,并先后形成了萘法、邻法两种比较成熟的工艺[1]。1.2 苯酐的性质[2]苯酐,常温下为一种白色针状结晶( 工业苯酐为白色片状晶体),易燃,在沸点以下易升华,有特别轻微的刺激性气味。分子式 C8H4O3,相对密度 1.527(4.0℃),熔点 131.6℃,沸点 295℃(升华),闪点(开杯)151.7℃,燃点 584℃。微溶于热水和乙醚,溶于乙醇、苯和吡啶。1.3 苯酐的合成方法比较及选取1.3.1 合成苯酐的主要工艺路线1.3.1.1 萘法[1]1.3.1.1.1 反应原理萘与空气在催化剂作用下气相氧化生成苯酐。22024 年 4 月 19 日下载后可任意编辑1.3.1.1.2 工艺流程 空气经净化、压缩预热后进入流化床反应器底部,喷入液体萘,萘汽化后与空气混合,经过流化状态的催化剂层,发生放热反应生成苯酐。反应器内装有列管冷却器,用水为热载体移出反应热。反应气体经三级旋风分离器,把气体携带的催化剂分离下来后,进入液体冷凝器,有 40%－60%的粗苯酐以液态冷凝下来,气体再进入切换冷凝器( 又称热融箱)进一步分离粗苯酐,粗苯酐经预分解后进行精馏得到苯酐成品。尾气经洗涤后排放,洗涤液用水稀释后排放或送去进行催化焚烧。1.3.1.2 邻法1.3.1.2.1 反应原理[1]邻二甲苯与空气在催化剂作用下气相氧化生成苯酐。1.3.1.2.2 工艺流程过滤、净化后的空气经过压缩,预热后与汽化的邻二甲苯混合进入固定床反应器进行放热反应,反应管外用循环的熔盐移出反应热并维持反应32024 年 4 月 19 日下载后...
