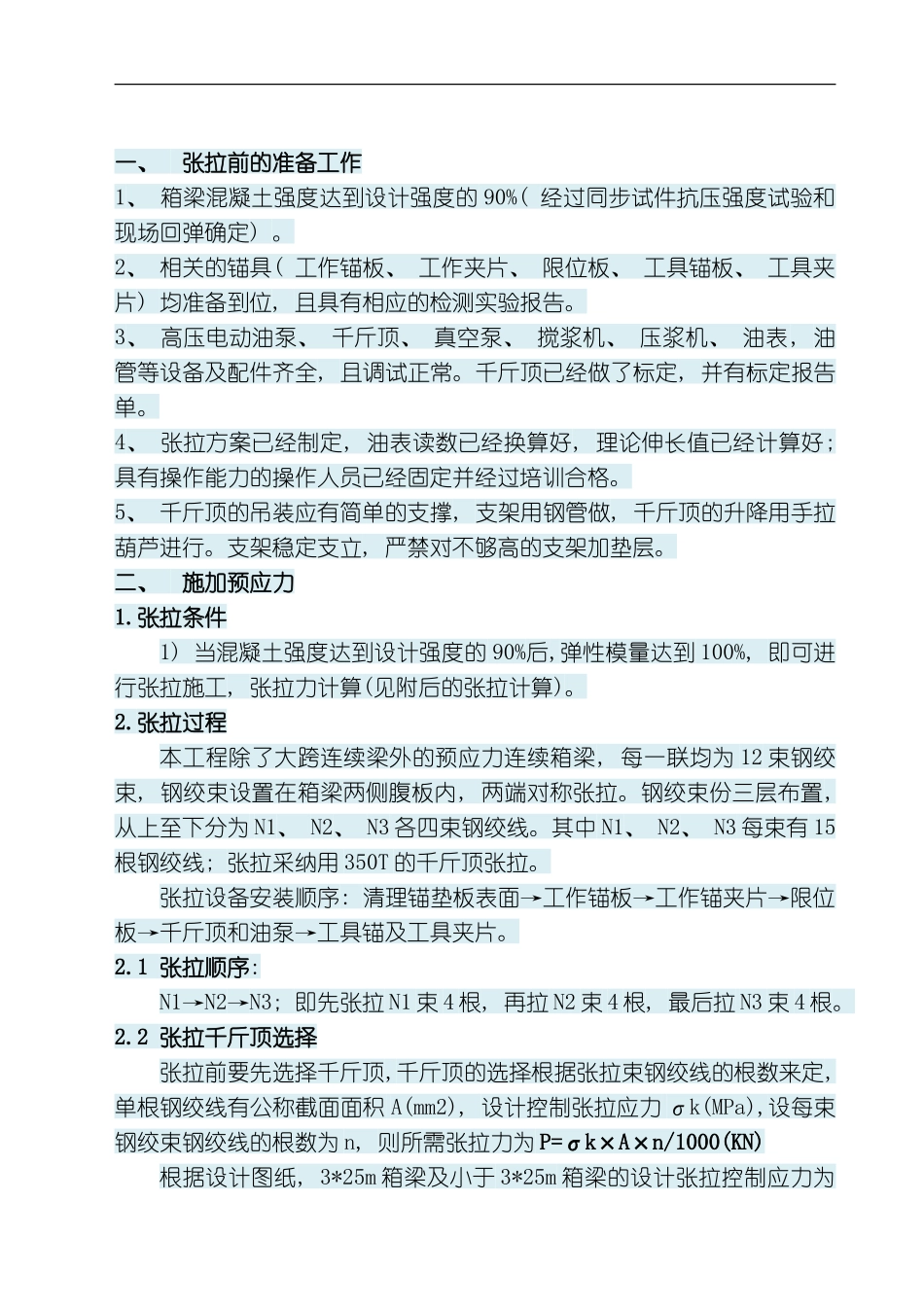

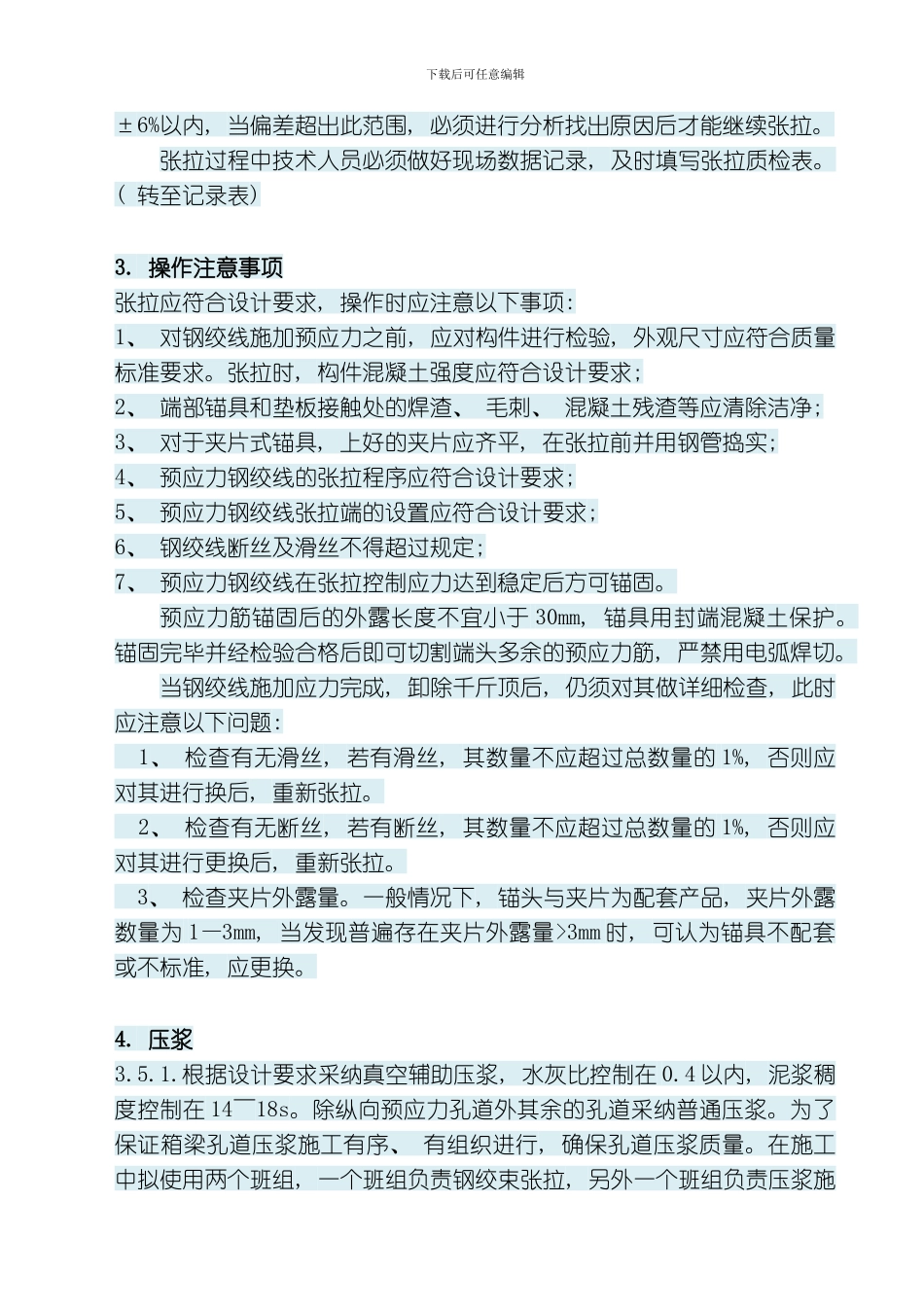

一、 张拉前的准备工作1、 箱梁混凝土强度达到设计强度的 90%( 经过同步试件抗压强度试验和现场回弹确定) 。2、 相关的锚具( 工作锚板、 工作夹片、 限位板、 工具锚板、 工具夹片) 均准备到位, 且具有相应的检测实验报告。3、 高压电动油泵、 千斤顶、 真空泵、 搅浆机、 压浆机、 油表, 油管等设备及配件齐全, 且调试正常。千斤顶已经做了标定, 并有标定报告单。4、 张拉方案已经制定, 油表读数已经换算好, 理论伸长值已经计算好; 具有操作能力的操作人员已经固定并经过培训合格。5、 千斤顶的吊装应有简单的支撑, 支架用钢管做, 千斤顶的升降用手拉葫芦进行。支架稳定支立, 严禁对不够高的支架加垫层。二、 施加预应力1.张拉条件 1) 当混凝土强度达到设计强度的 90%后,弹性模量达到 100%, 即可进行张拉施工, 张拉力计算(见附后的张拉计算)。2.张拉过程本工程除了大跨连续梁外的预应力连续箱梁, 每一联均为 12 束钢绞束, 钢绞束设置在箱梁两侧腹板内, 两端对称张拉。钢绞束份三层布置, 从上至下分为 N1、 N2、 N3 各四束钢绞线。其中 N1、 N2、 N3 每束有 15根钢绞线; 张拉采纳用 350T 的千斤顶张拉。张拉设备安装顺序: 清理锚垫板表面→工作锚板→工作锚夹片→限位板→千斤顶和油泵→工具锚及工具夹片。2.1 张拉顺序: N1→N2→N3; 即先张拉 N1 束 4 根, 再拉 N2 束 4 根, 最后拉 N3 束 4 根。2.2 张拉千斤顶选择张拉前要先选择千斤顶,千斤顶的选择根据张拉束钢绞线的根数来定, 单根钢绞线有公称截面面积 A(mm2), 设计控制张拉应力 σk(MPa),设每束钢绞束钢绞线的根数为 n, 则所需张拉力为 P=σk×A×n/1000(KN)根据设计图纸, 3*25m 箱梁及小于 3*25m 箱梁的设计张拉控制应力为下载后可任意编辑1330MPa,则本箱梁单束 15 根钢绞线所需的张拉力为:P=1330×140×15/1000=2793KN(即 279 吨), 考虑到千斤顶的富余量和生产定型规格, 选择 YCW350 吨穿心式千斤顶张拉。2.3 钢绞线伸长值计算及张拉工艺确定1) 钢绞线伸长值计算( 看后表, 及 CAD 大样图, 在 D:张拉照片文件夹里) 计算钢绞线的伸长值, 设计有给定伸长值的能够采纳设计伸长值; 设计没有给定伸长值时, 必须自行计算钢绞线伸长量。根据伸长量的大小和千斤顶的行程确定是否要分两行程以上张拉。以本工程 25m+25m+20 梁为例, 设计给定伸长值为 425mm, 而我们千斤顶的行程为 20...
