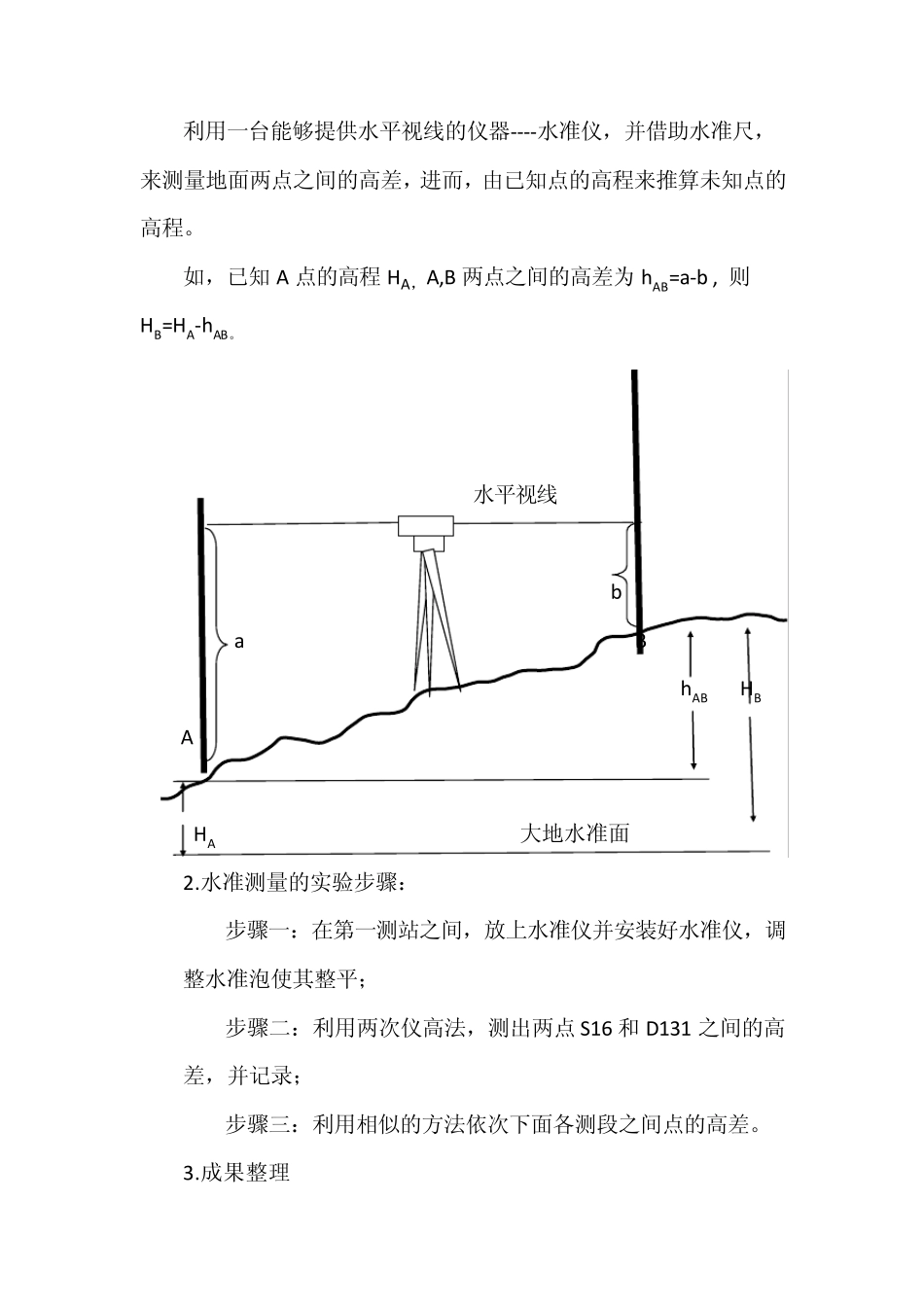

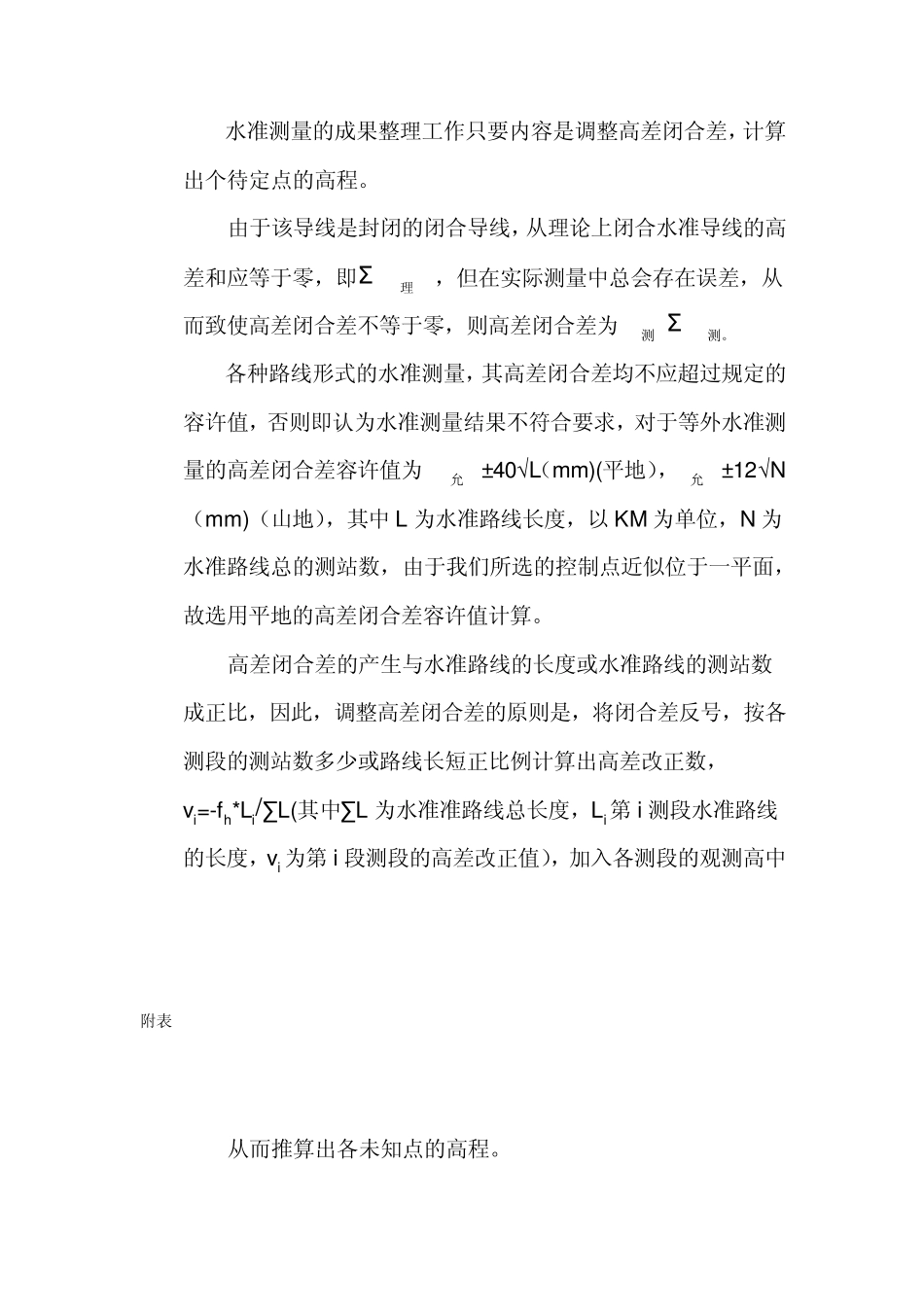

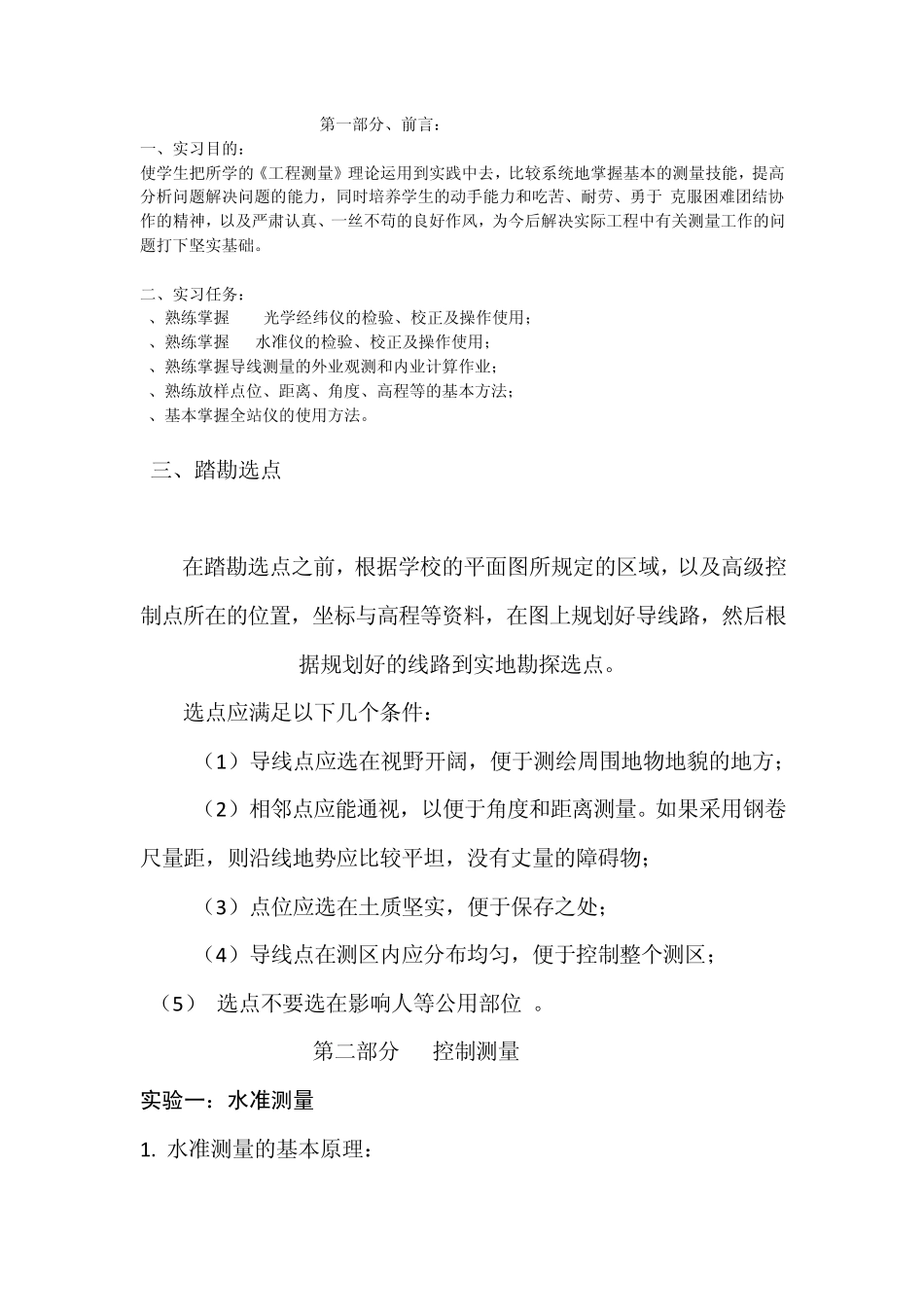

第一部分、前言: 一、实习目的: 使学生把所学的《工程测量》理论运用到实践中去,比较系统地掌握基本的测量技能,提高分析问题解决问题的能力,同时培养学生的动手能力和吃苦、耐劳、勇于 克服困难团结协作的精神,以及严肃认真、一丝不苟的良好作风,为今后解决实际工程中有关测量工作的问题打下坚实基础。 二、实习任务: 1、熟练掌握 DJ6光学经纬仪的检验、校正及操作使用; 2、熟练掌握 S3水准仪的检验、校正及操作使用; 3、熟练掌握导线测量的外业观测和内业计算作业; 4、熟练放样点位、距离、角度、高程等的基本方法; 5、基本掌握全站仪的使用方法。 三、踏勘选点 在踏勘选点之前,根据学校的平面图所规定的区域,以及高级控制点所在的位置,坐标与高程等资料,在图上规划好导线路,然后根据规划好的线路到实地勘探选点。 选点应满足以下几个条件: (1 )导线点应选在视野开阔,便于测绘周围地物地貌的地方; (2 )相邻点应能通视,以便于角度和距离测量。如果采用钢卷尺量距,则沿线地势应比较平坦,没有丈量的障碍物; (3 )点位应选在土质坚实,便于保存之处; (4 )导线点在测区内应分布均匀,便于控制整个测区; (5 ) 选点不要选在影响人等公用部位 。 第二部分 控制测量 实验一:水准测量 1 . 水准测量的基本原理: 利用一台能够提供水平视线的仪器----水准仪,并借助水准尺,来测量地面两点之间的高差,进而,由已知点的高程来推算未知点的高程。 如,已知A 点的高程HA,A,B 两点之间的高差为 hAB=a-b , 则HB=HA-hAB。 水平视线 b a B hAB HB A HA 大地水准面 2.水准测量的实验步骤: 步骤一:在第一测站之间,放上水准仪并安装好水准仪,调整水准泡使其整平; 步骤二:利用两次仪高法,测出两点S16 和 D131 之间的高差,并记录; 步骤三:利用相似的方法依次下面各测段之间点的高差。 3.成果整理 水准测量的成果整理工作只要内容是调整高差闭合差,计算出个待定点的高程。 由于该导线是封闭的闭合导线,从理论上闭合水准导线的高差和应等于零,即Σ h理=0,但在实际测量中总会存在误差,从而致使高差闭合差不等于零,则高差闭合差为 f测=Σ h测。 各种路线形式的水准测量,其高差闭合差均不应超过规定的容许值,否则即认为水准测量结果不符合要求,对于等外水准测量的高差闭合差容许值为 fh允 =±40√L(mm)(平地),fh允 =±12√N(mm)(山地),其中...
