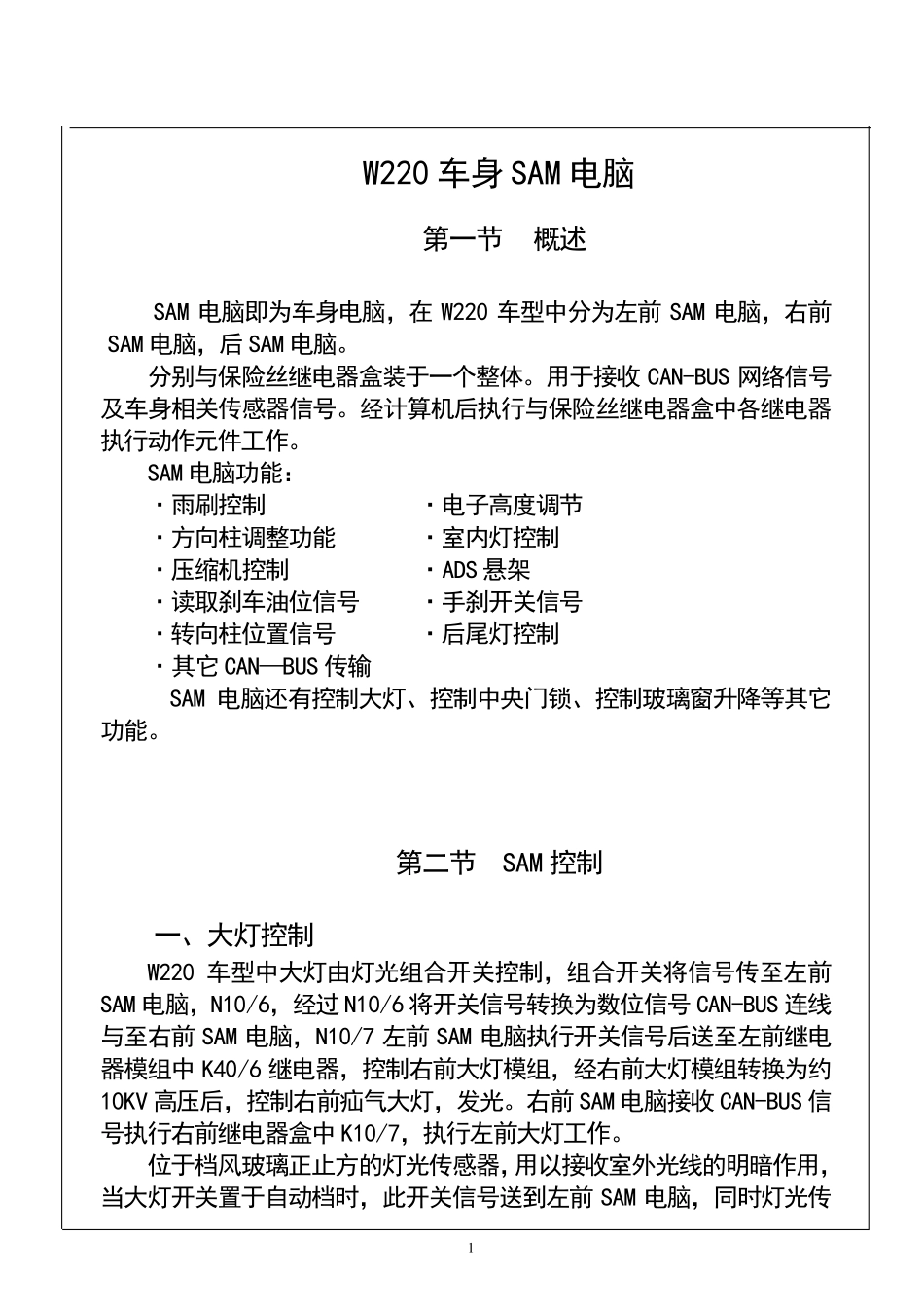

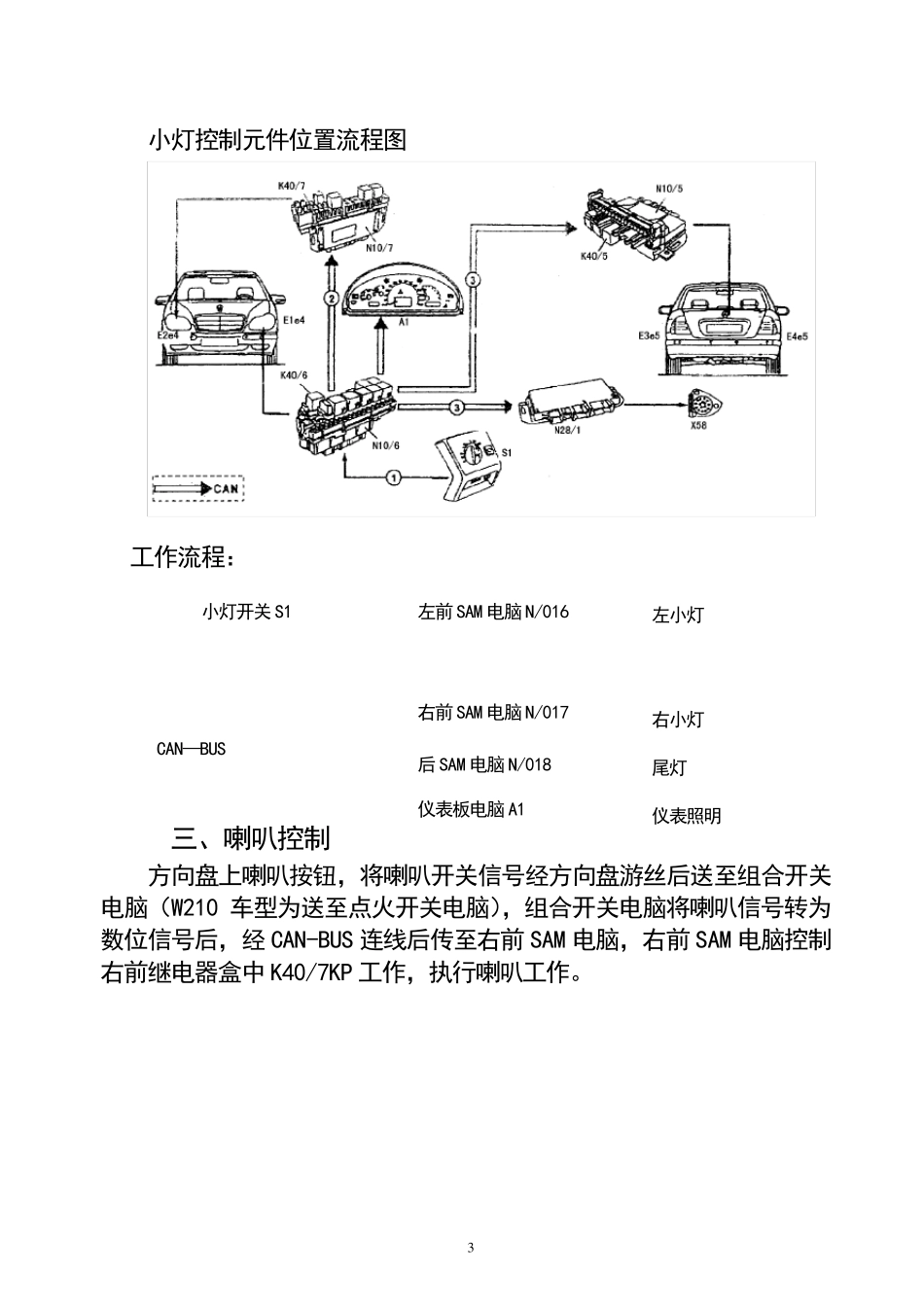

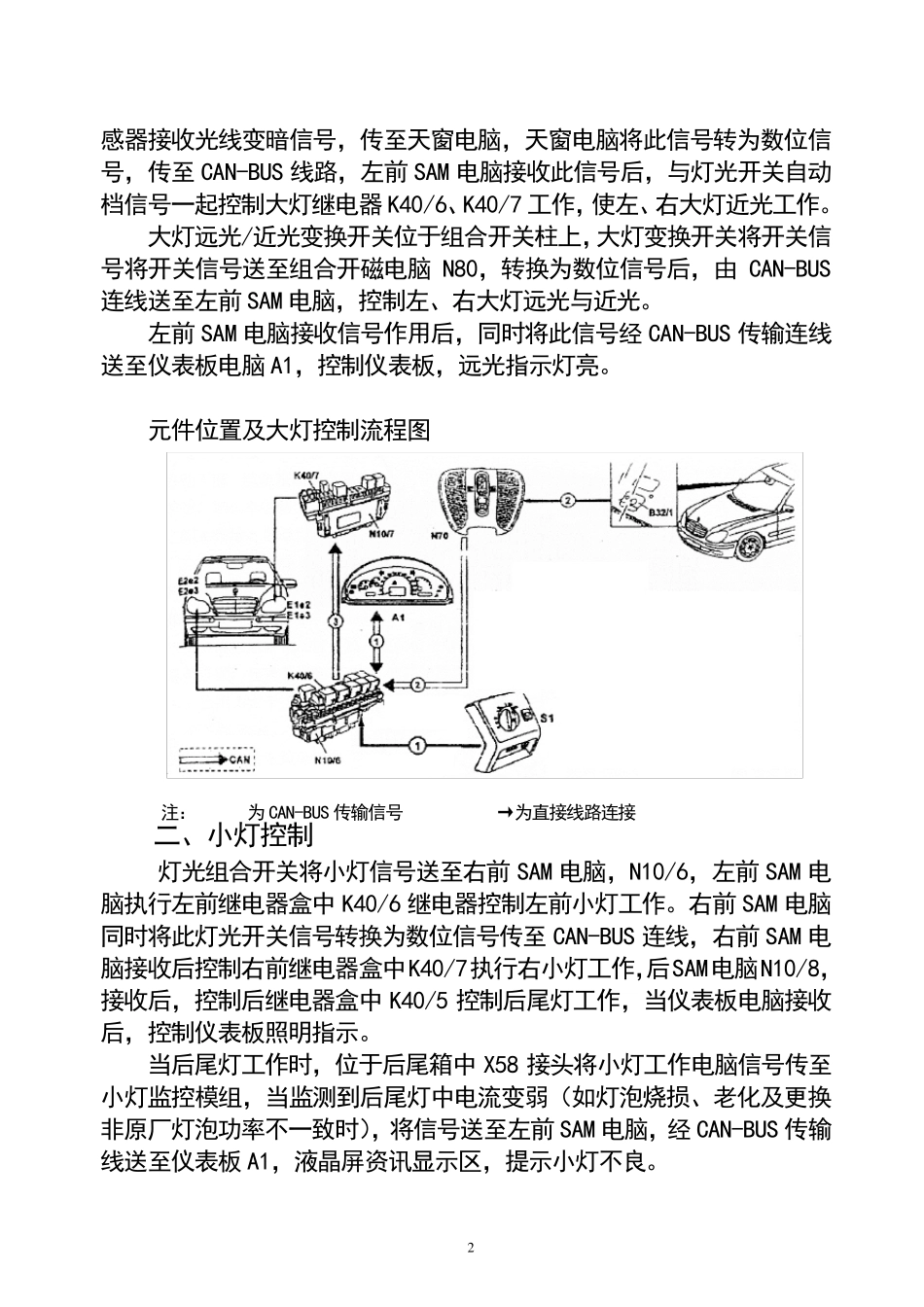

1 W220 车身SAM 电脑 第一节 概述 SAM 电脑即为车身电脑，在W220 车型中分为左前SAM 电脑，右前SAM 电脑，后SAM 电脑。 分别与保险丝继电器盒装于一个整体。用于接收CAN-BUS 网络信号及车身相关传感器信号。经计算机后执行与保险丝继电器盒中各继电器执行动作元件工作。 SAM 电脑功能： ·雨刷控制 ·电子高度调节 ·方向柱调整功能 ·室内灯控制 ·压缩机控制 ·ADS 悬架 ·读取刹车油位信号 ·手刹开关信号 ·转向柱位置信号 ·后尾灯控制 ·其它 CAN—BUS 传输 SAM 电脑还有控制大灯、控制中央门锁、控制玻璃窗升降等其它功能。 第二节 SAM 控制 一、大灯控制 W220 车型中大灯由灯光组合开关控制，组合开关将信号传至左前SAM 电脑，N10/6，经过 N10/6 将开关信号转换为数位信号CAN-BUS 连线 与至右前SAM 电脑，N10/7 左前SAM 电脑执行开关信号后送至左前继电器模组中K40/6 继电器，控制右前大灯模组，经右前大灯模组转换为约10KV 高压后，控制右前疝气大灯，发光。右前SAM 电脑接收CAN-BUS 信号执行右前继电器盒中K10/7，执行左前大灯工作。 位于档风玻璃正止方的灯光传感器，用以接收室外光线的明暗作用，当大灯开关置于自动档时，此开关信号送到左前SAM 电脑，同时灯光传 2 感器接收光线变暗信号，传至天窗电脑，天窗电脑将此信号转为数位信号，传至CAN-BUS 线路，左前SAM 电脑接收此信号后，与灯光开关自动档信号一起控制大灯继电器K40/6、K40/7 工作，使左、右大灯近光工作。 大灯远光/近光变换开关位于组合开关柱上，大灯变换开关将开关信号将开关信号送至组合开磁电脑N80，转换为数位信号后，由CAN-BUS连线送至左前SAM 电脑，控制左、右大灯远光与近光。 左前SAM 电脑接收信号作用后，同时将此信号经CAN-BUS 传输连线送至仪表板电脑A1，控制仪表板，远光指示灯亮。 元件位置及大灯控制流程图 注： 为CAN-BUS 传输信号 →为直接线路连接 二、小灯控制 灯光组合开关将小灯信号送至右前SAM 电脑，N10/6，左前SAM 电脑执行左前继电器盒中 K40/6 继电器控制左前小灯工作。右前SAM 电脑同时将此灯光开关信号转换为数位信号传至CAN-BUS 连线，右前SAM 电脑接收后控制右前继电器盒中K40/7执行右小灯工作，后SAM电脑N10/8，接收后，控制后继电器盒中 K40/5 控制后尾灯工作，当仪表板电脑接收后，控制仪表板照明指示。 当后尾灯工作时，位于后尾箱中 X58 接头将小...
