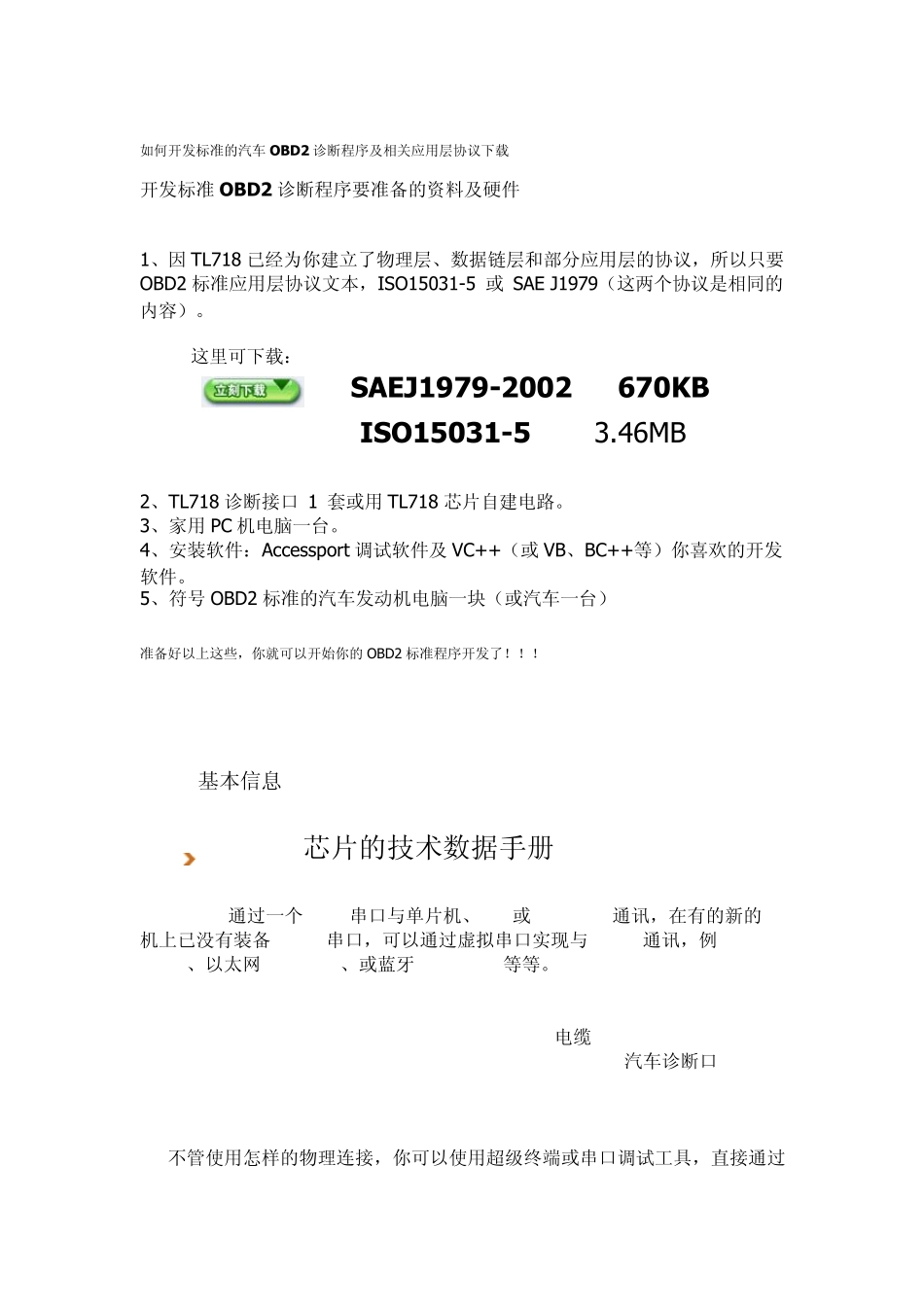

如何开发标准的汽车OBD2 诊断程序及相关应用层协议下载 开发标准OBD2 诊断程序要准备的资料及硬件 1、因 TL718 已经为你建立了物理层、数据链层和部分应用层的协议，所以只要OBD2 标准应用层协议文本，ISO15031-5 或 SAE J1979（这两个协议是相同的内容）。 这里可下载： SAEJ1979-2002 670KB ISO15031-5 3.46MB 2、TL718 诊断接口 1 套或用TL718 芯片自建电路。 3、家用PC 机电脑一台。 4、安装软件：Accessport调试软件及VC++（或 VB、BC++等）你喜欢的开发软件。 5、符号 OBD2 标准的汽车发动机电脑一块（或汽车一台） 准备好以上这些，你就可以开始你的OBD2 标准程序开发了！！！ TL718基本信息 TL718芯片的技术数据手册 TL718通过一个 UART串口与单片机、PDA或 PC RS232通讯，在有的新的PC机上已没有装备RS232串口，可以通过虚拟串口实现与 TL718通讯，例 USB TO RS232、以太网 TO RS232、或蓝牙 TO RS232等等。 ------- RS232 ------ OBD2电缆 ---------- | PC |<----------->| TL718|<------------>|汽车诊断口| ------- ------ ---------- 不管使用怎样的物理连接，你可以使用超级终端或串口调试工具，直接通过键盘发送和接收字符。在使用串口调试软件前，首先必须设置正确的COM端口号和正确的波特率。一般为9600波特率（PIN6=0V），或38400波特率（PIN6=VCC，PP OC设置默认值）。串口设置为：8个数据位，校验位：0， 停止位 1位。如果设置错误，将不能和TL718正常通讯。所有从TL718的响应以一个回车符（0X0D）及一个可选的换行符（0X0A）结束。正确连接，打开电源后。TL718将驱动测试LED灯，（闪亮3次）后，发送： TL718 starting 〉 如果正确收到以上信息代表串口及连接设置正确。第二行“〉”符号代表TL718为空闲状态，可以立即从RS232接收数据。如果没有收到“〉”符号就向TL718发送数据，可能引起数据丢失。而发生不正确的响应。PC从串口向 TL718发送的指令格式： TL718 有2 种格式的命令 1、OBD 连接命令，与车辆发生通讯。 2、内部命令，全部以AT 开头，不与辆发生通讯。 发送必须以0x0d(回车符)结束的ASCII码字符，回车符后面的字符被TL718丢弃。 TL718内部命令以“AT”开头，后面跟可见字符。不可见字附及空格被忽视。 OBD命令只能包含16进制的ASCII码（0-9，a-f,A-F），空格被忽略。 如果发送的指令，不能被TL718有效解释，TL718将返回一个...
