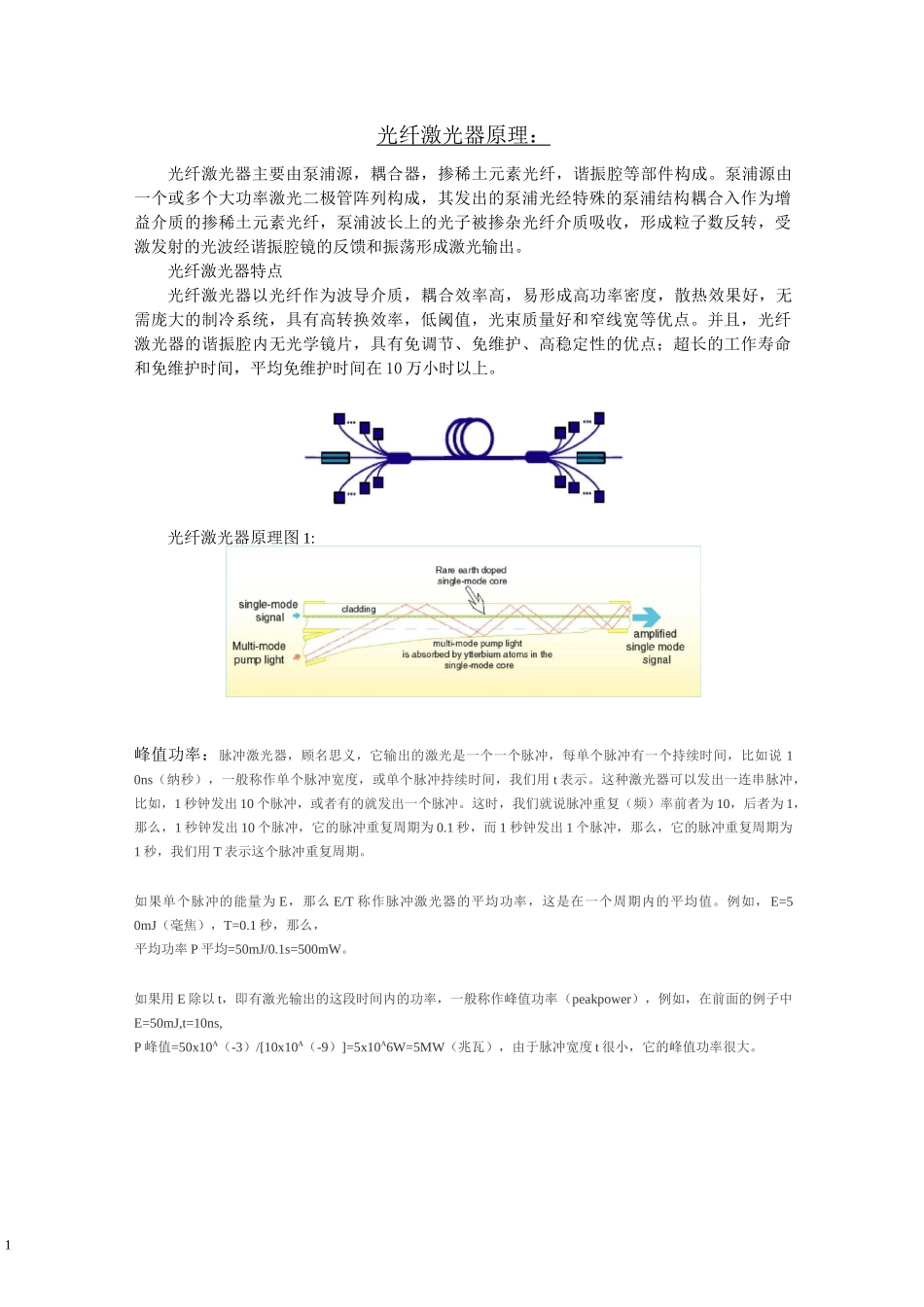

1光纤激光器原理: 光纤激光器主要由泵浦源,耦合器,掺稀土元素光纤,谐振腔等部件构成。泵浦源由一个或多个大功率激光二极管阵列构成,其发出的泵浦光经特殊的泵浦结构耦合入作为增益介质的掺稀土元素光纤,泵浦波长上的光子被掺杂光纤介质吸收,形成粒子数反转,受激发射的光波经谐振腔镜的反馈和振荡形成激光输出。光纤激光器特点光纤激光器以光纤作为波导介质,耦合效率高,易形成高功率密度,散热效果好,无需庞大的制冷系统,具有高转换效率,低阈值,光束质量好和窄线宽等优点。并且,光纤激光器的谐振腔内无光学镜片,具有免调节、免维护、高稳定性的优点;超长的工作寿命和免维护时间,平均免维护时间在 10 万小时以上。光纤激光器原理图 1:峰值功率:脉冲激光器,顾名思义,它输出的激光是一个一个脉冲,每单个脉冲有一个持续时间,比如说 10ns(纳秒),一般称作单个脉冲宽度,或单个脉冲持续时间,我们用 t 表示。这种激光器可以发出一连串脉冲,比如,1 秒钟发出 10 个脉冲,或者有的就发出一个脉冲。这时,我们就说脉冲重复(频)率前者为 10,后者为 1,那么,1 秒钟发出 10 个脉冲,它的脉冲重复周期为 0.1 秒,而 1 秒钟发出 1 个脉冲,那么,它的脉冲重复周期为1 秒,我们用 T 表示这个脉冲重复周期。如果单个脉冲的能量为 E,那么 E/T 称作脉冲激光器的平均功率,这是在一个周期内的平均值。例如,E=50mJ(毫焦),T=0.1 秒,那么,平均功率 P 平均=50mJ/0.1s=500mW。如果用 E 除以 t,即有激光输出的这段时间内的功率,一般称作峰值功率(peakpower),例如,在前面的例子中E=50mJ,t=10ns,P 峰值=50x10A(-3)/[10x10A(-9)]=5x10A6W=5MW(兆瓦),由于脉冲宽度 t 很小,它的峰值功率很大。2脉冲能量 E=1mj 脉宽 t=100ns 重复频率 20-80K 脉冲持续时间 T=ls/2k=?秒平均功率 P=E/T=0.001J/0.00005s=20WP 峰值功率-E/t激光的分类:激光按波段分,可分为可见光、红外、紫外、X 光、多波长可调谐,目前工业用红外及紫外激光。例如 CO2 激光器 10.64um 红外激光,氪灯泵浦 YAG 激光器 1.064um 红外激光,氙灯泵浦 YAG 激光器 1.064um 红外激光,半导体侧面/端面泵浦激光器 1.064um 红外激光。激光器的种类分,可分为固体、气体、液体、半导体和染料等几种类型:(1)固体激光器一般小而坚固,脉冲辐射功率较高,应用范围较广泛。如:Nd:YAG 激光器。Nd(钕)是一种稀土...
