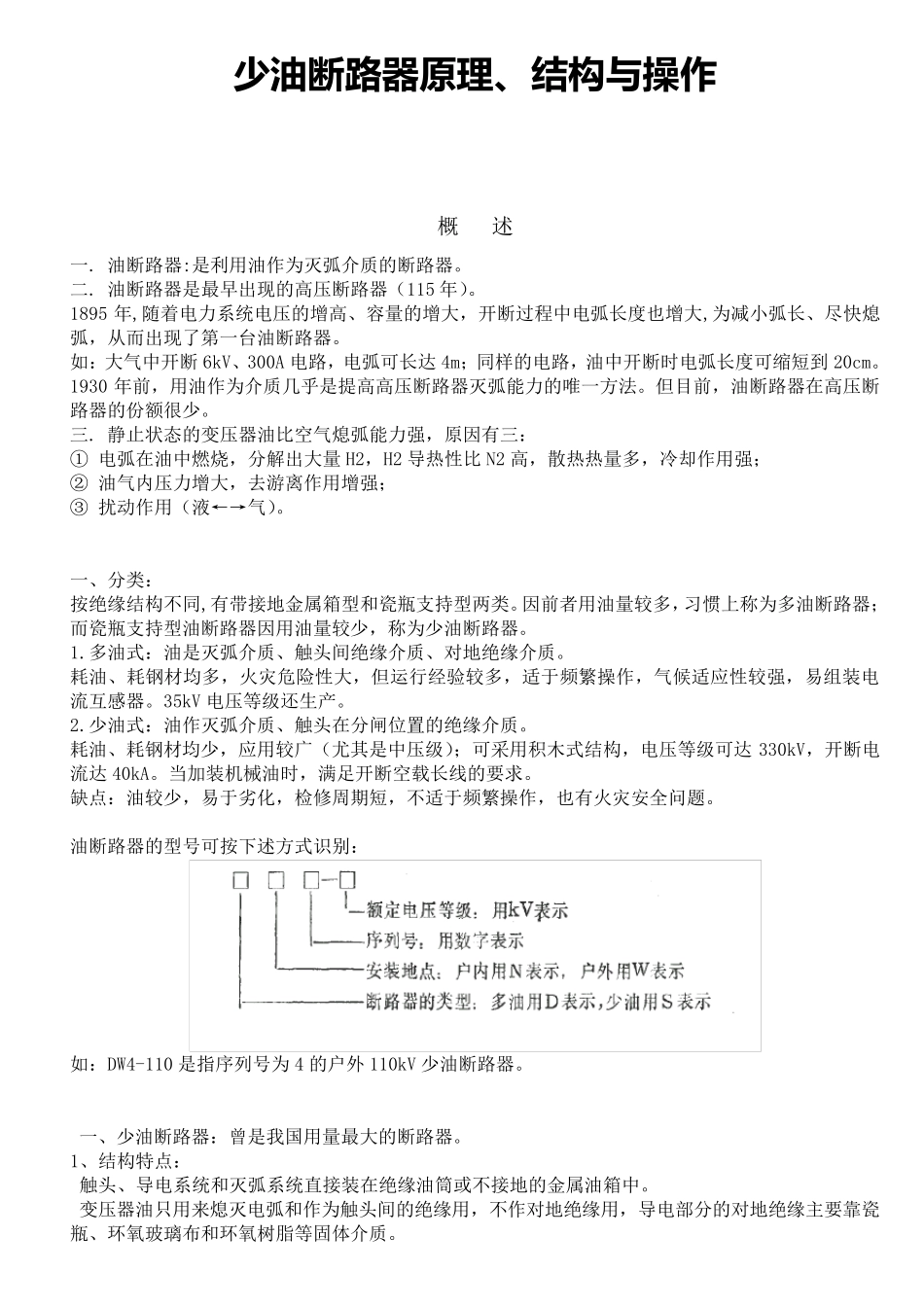

少 油 断 路 器 原 理 、结构与操作 概 述 一. 油断路器:是利用油作为灭弧介质的断路器。 二. 油断路器是最早出现的高压断路器(115 年)。 1895 年,随着电力系统电压的增高、容量的增大,开断过程中电弧长度也增大,为减小弧长、尽快熄弧,从而出现了第一台油断路器。 如:大气中开断6kV、300A 电路,电弧可长达4m;同样的电路,油中开断时电弧长度可缩短到20cm。 1930 年前,用油作为介质几乎是提高高压断路器灭弧能力的唯一方法。但目前,油断路器在高压断路器的份额很少。 三. 静止状态的变压器油比空气熄弧能力强,原因有三: ① 电弧在油中燃烧,分解出大量H2,H2 导热性比N2 高,散热热量多,冷却作用强; ② 油气内压力增大,去游离作用增强; ③ 扰动作用(液←→气)。 一、分类: 按绝缘结构不同,有带接地金属箱型和瓷瓶支持型两类。因前者用油量较多,习惯上称为多油断路器;而瓷瓶支持型油断路器因用油量较少,称为少油断路器。 1.多油式:油是灭弧介质、触头间绝缘介质、对地绝缘介质。 耗油、耗钢材均多,火灾危险性大,但运行经 验 较多,适 于 频 繁 操 作,气候 适 应 性较强,易 组 装 电流 互 感 器。35kV 电压等 级 还 生 产 。 2.少油式:油作灭弧介质、触头在分闸 位 置 的绝缘介质。 耗油、耗钢材均少,应 用较广 (尤 其 是中压级 );可采 用积 木 式结构,电压等 级 可达330kV,开断电流 达40kA。当 加 装 机 械 油时,满 足 开断空载 长线 的要 求 。 缺 点 :油较少,易 于 劣 化 ,检 修 周 期 短,不适 于 频 繁 操 作,也有火灾安 全 问 题 。 油断路器的型号 可按下 述方式识 别 : 如:DW4-110 是指 序 列 号 为4 的户 外 110kV 少油断路器。 一、少油断路器:曾 是我 国 用量最大的断路器。 1、结构特 点 : 触头、导电系统和灭弧系统直 接装 在绝缘油筒 或 不接地的金属油箱中。 变压器油只 用来 熄灭电弧和作为触头间的绝缘用,不作对地绝缘用,导电部 分的对地绝缘主 要 靠 瓷瓶、环 氧 玻 璃 布 和环 氧 树 脂 等 固 体 介质。 2、装有灭弧室,并设油气分离器(见图4-3)。 把在电弧作用下分解出的气体中所含的油进行分离和冷凝后重新送回油箱。由于少油断路器的油箱较小,顶部的缓冲空间也较小,再加油气分离器带来的排气阻力,缓冲空间的体积...
