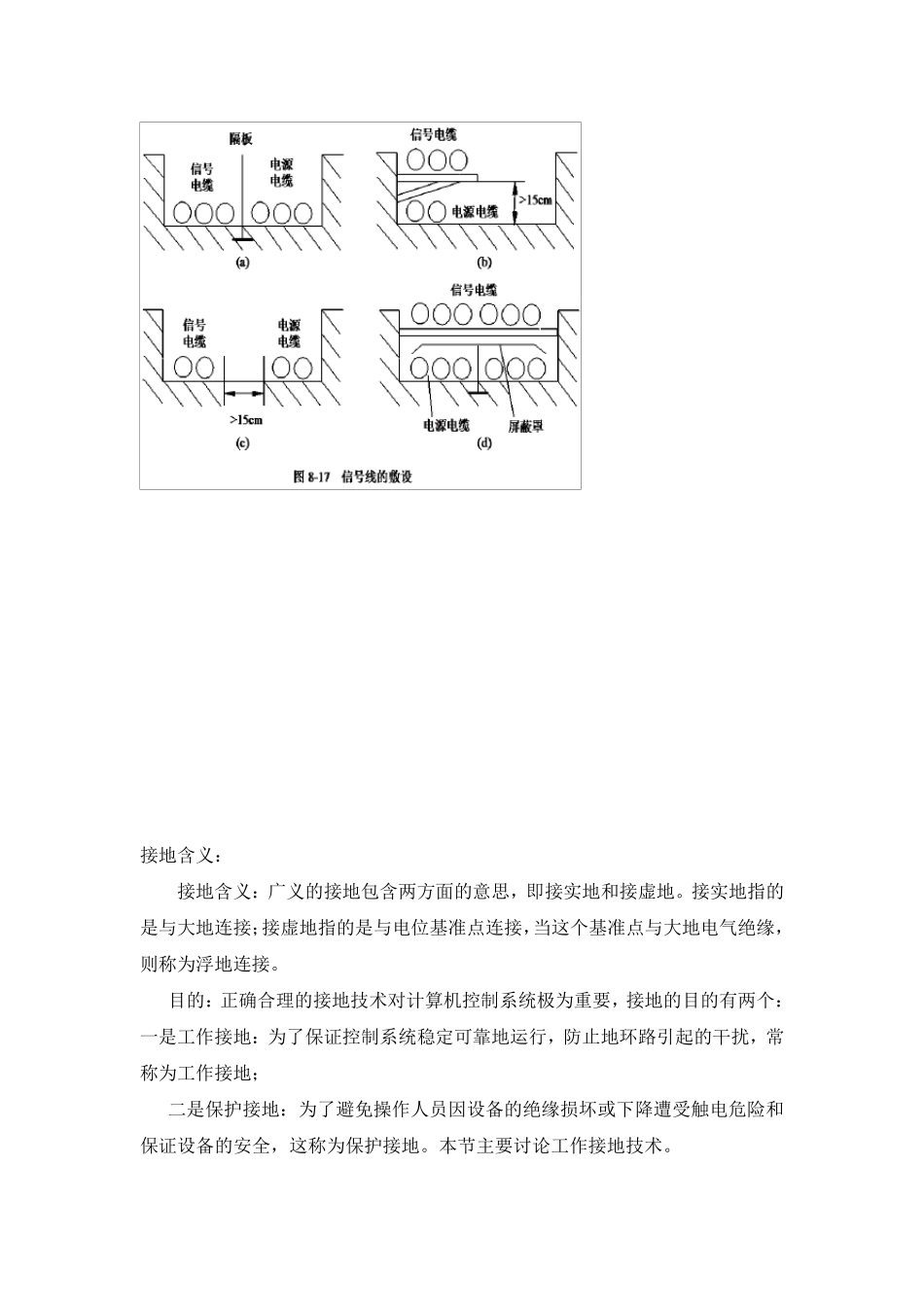

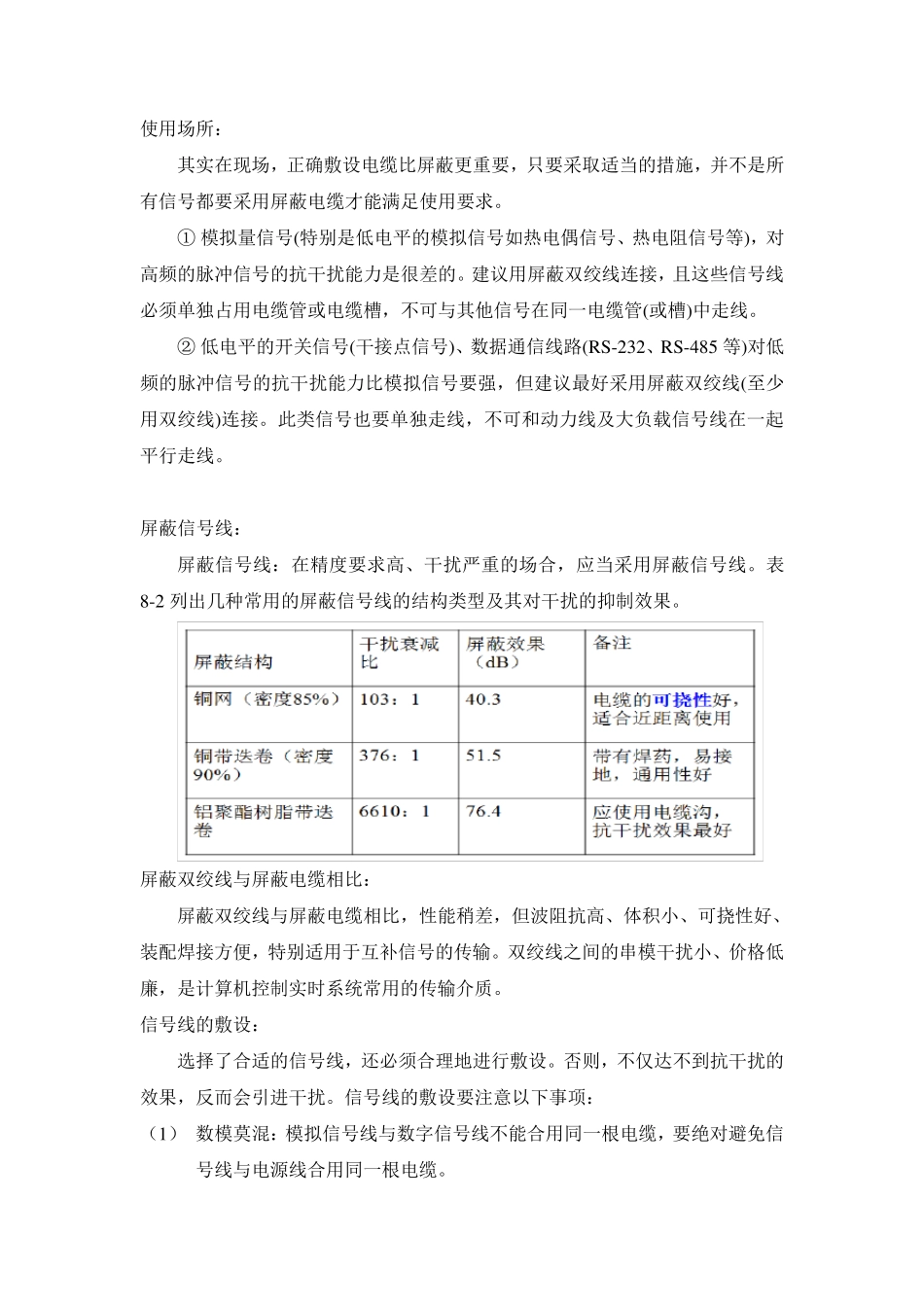

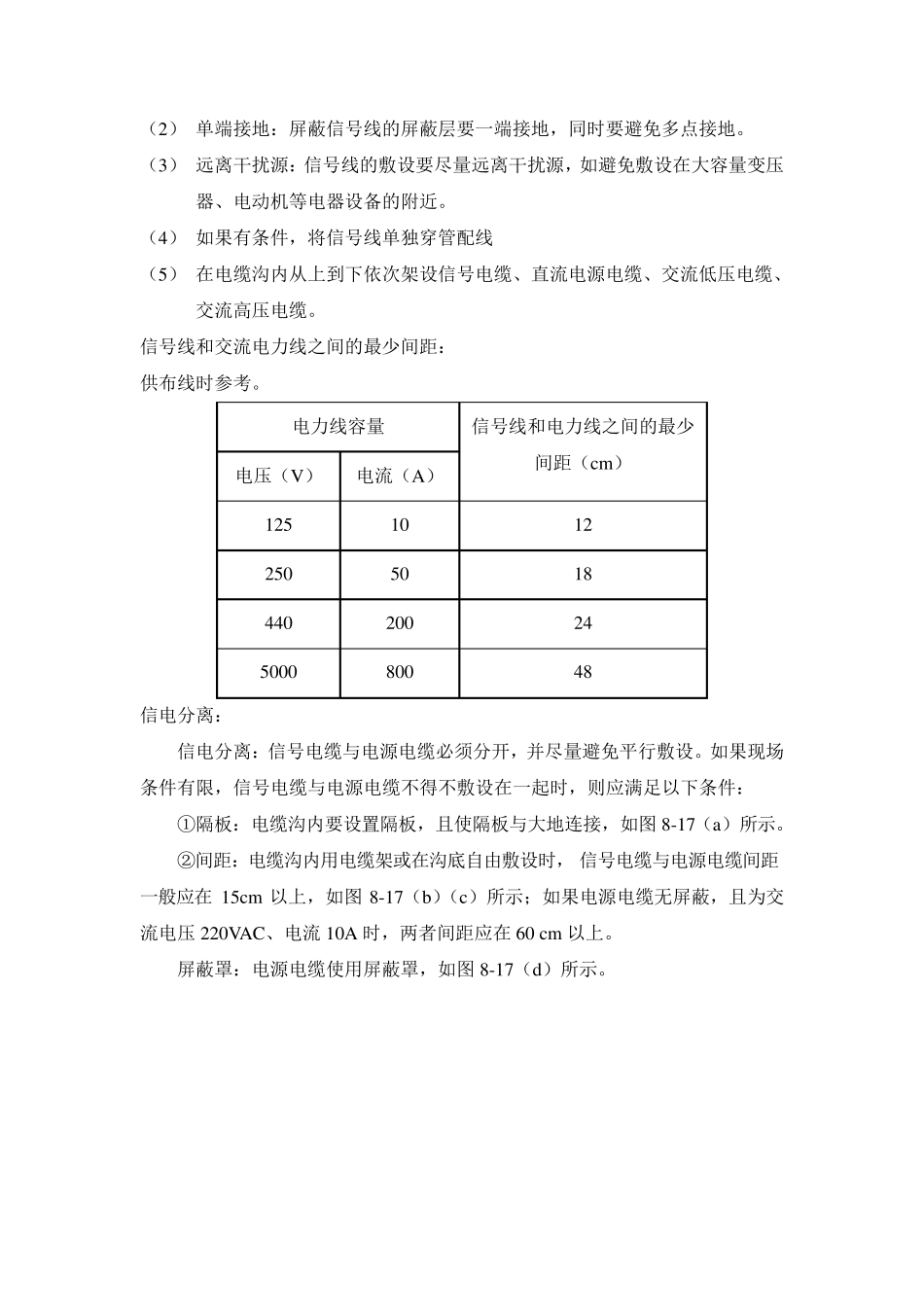

使用场所: 其实在现场,正确敷设电缆比屏蔽更重要,只要采取适当的措施,并不是所有信号都要采用屏蔽电缆才能满足使用要求。 ① 模拟量信号(特别是低电平的模拟信号如热电偶信号、热电阻信号等),对高频的脉冲信号的抗干扰能力是很差的。建议用屏蔽双绞线连接,且这些信号线必须单独占用电缆管或电缆槽,不可与其他信号在同一电缆管(或槽)中走线。 ② 低电平的开关信号(干接点信号)、数据通信线路(RS-232、RS-485 等)对低频的脉冲信号的抗干扰能力比模拟信号要强,但建议最好采用屏蔽双绞线(至少用双绞线)连接。此类信号也要单独走线,不可和动力线及大负载信号线在一起平行走线。 屏蔽信号线: 屏蔽信号线:在精度要求高、干扰严重的场合,应当采用屏蔽信号线。表8-2 列出几种常用的屏蔽信号线的结构类型及其对干扰的抑制效果。 屏蔽双绞线与屏蔽电缆相比: 屏蔽双绞线与屏蔽电缆相比,性能稍差,但波阻抗高、体积小、可挠性好、装配焊接方便,特别适用于互补信号的传输。双绞线之间的串模干扰小、价格低廉,是计 算 机 控 制实时 系 统 常用的传输介 质 。 信号线的敷设: 选 择 了 合适的信号线,还 必须合理 地 进 行敷设。否 则 ,不仅 达 不到 抗干扰的效果,反 而 会 引 进 干扰。信号线的敷设要注 意 以 下 事 项 : ( 1) 数模莫 混 :模拟信号线与数字 信号线不能合用同一根 电缆,要绝 对避 免 信号线与电源 线合用同一根 电缆。 (2) 单端接地:屏蔽信号线的屏蔽层要一端接地,同时要避免多点接地。 (3) 远离干扰源:信号线的敷设要尽量远离干扰源,如避免敷设在大容量变压器、电动机等电器设备的附近。 (4) 如果有条件,将信号线单独穿管配线 (5) 在电缆沟内从上到下依次架设信号电缆、直流电源电缆、交流低压电缆、交流高压电缆。 信号线和交流电力线之间的最少间距: 供布线时参考。 电力线容量 信号线和电力线之间的最少间距(cm ) 电压(V) 电流(A) 125 10 12 250 50 18 440 200 24 5000 800 48 信电分离: 信电分离:信号电缆与电源电缆必须分开,并尽量避免平行敷设。如果现场条件有限,信号电缆与电源电缆不得不敷设在一起时,则应满足以下条件: ①隔板:电缆沟内要设置隔板,且使隔板与大地连接,如图 8-17(a)所示。 ②间距:电缆沟内用电缆架或在沟底自由敷设时,信号电缆与电源电缆间距一般应在15cm 以上,如...
