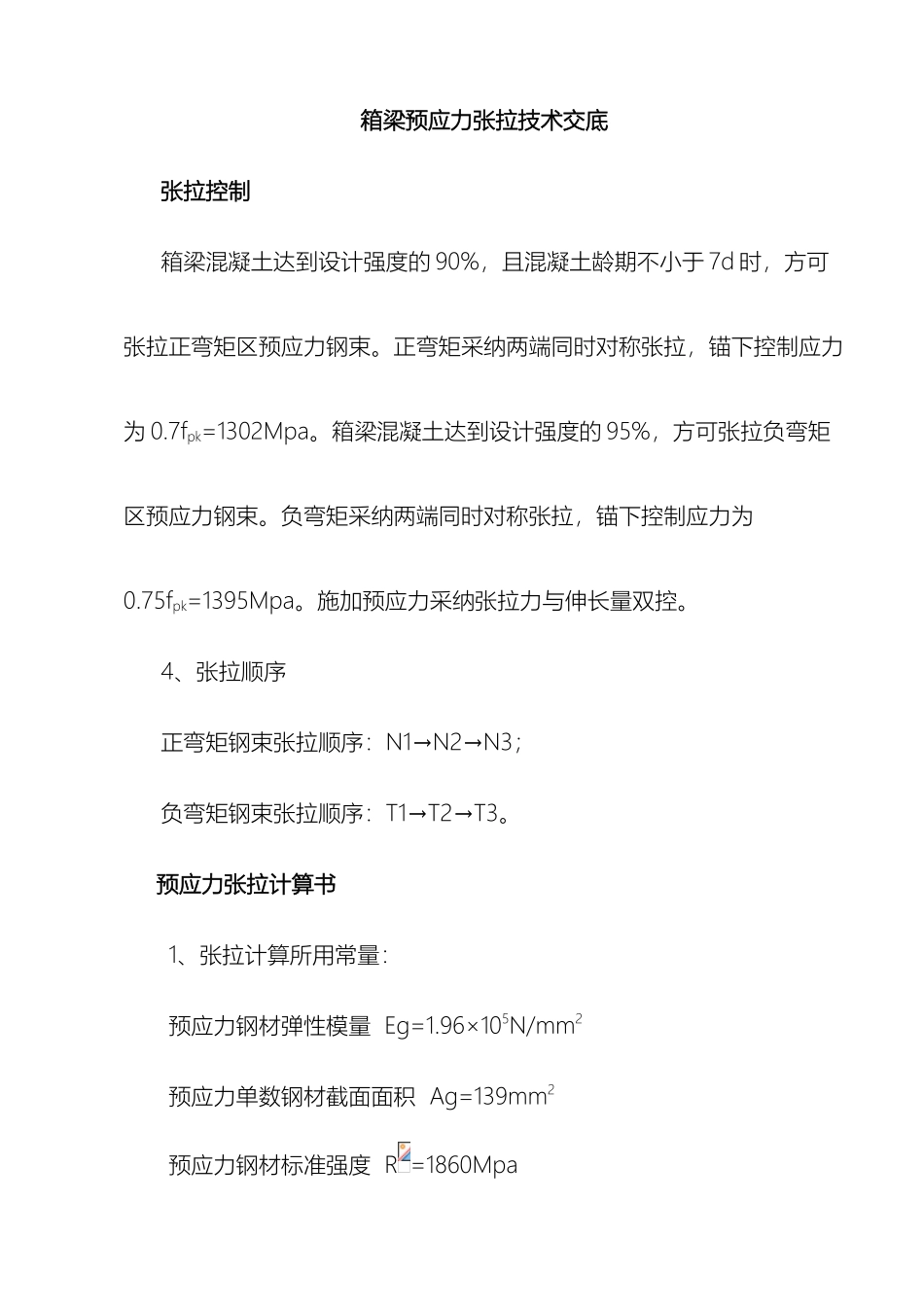

下载后可任意编辑预应力张拉技术交底12024 年 4 月 19 日箱梁预应力张拉技术交底张拉控制箱梁混凝土达到设计强度的 90%，且混凝土龄期不小于 7d 时，方可张拉正弯矩区预应力钢束。正弯矩采纳两端同时对称张拉，锚下控制应力为 0.7fpk=1302Mpa。箱梁混凝土达到设计强度的 95%，方可张拉负弯矩区预应力钢束。负弯矩采纳两端同时对称张拉，锚下控制应力为0.75fpk=1395Mpa。施加预应力采纳张拉力与伸长量双控。4、张拉顺序正弯矩钢束张拉顺序：N1→N2→N3；负弯矩钢束张拉顺序：T1→T2→T3。预应力张拉计算书1、张拉计算所用常量：预应力钢材弹性模量 Eg=1.96×105N/mm2预应力单数钢材截面面积 Ag=139mm2预应力钢材标准强度 R =1860Mpa下载后可任意编辑孔道每米局部偏差对摩擦的影响系数 k=0.0015预应力钢材与孔道壁的摩擦系数 μ=0.25设计图纸要求：正弯矩束锚下张拉控制应力 σ =0.70 R =1302Mpa，负弯矩束锚下张拉控制应力 σ =0.75 R =1395Mpa2、计算所用公式：1）预应力筋张拉端的张拉力 P 的计算：P=σ ×Ag×n××b (KN) 式中：σ --预应力钢材的张拉控制应力(Mpa);Ag--预应力单束钢筋截面面积(mm2);n--同时张拉预应力筋的根数(mm2);b--超张拉系数，不超张拉取 1.0。2）预应力筋的平均张拉力的计算： ① 直线筋 ② 两端张拉的曲线筋12024 年 4 月 19 日下载后可任意编辑= （KN） 其中：P--预应力筋张拉端的拉力（N）;l--从张拉端至计算截面的孔道长（m）;--从张拉端至计算截面曲线孔道部分切线的夹角之和（Rad）;k--孔道每米局部偏差对摩擦的影响系数;μ--预应力钢材与孔道壁的摩擦系数。3）预应力筋张拉时理论伸长值的计算：ΔL= 其中：---预应力筋的平均张拉力（N）;L---预应力筋长度（cm）;Ay---预应力筋截面面积（mm2）;Eg---预应力筋弹性模量（N/mm2）。3、计算过程本标段采纳 φ15.2 钢绞线作为预应力钢材，依据通用图及设计图纸，钢束的组成形式一共有两种，N1、N2 为 5 束 φ15.2 低松弛钢绞线，N3 为22024 年 4 月 19 日下载后可任意编辑4 束 φ15.2 低松弛钢绞线。负弯矩钢绞线 T1、T3 为 5 束 φ15.2 低松弛钢绞线，T2 为 4 束 φ15.2 低松弛钢绞线。① 正弯矩张拉力5φ15.2 对应的张拉控制力为：P=σ ×Ag×n××b =1302×139×5××1=904.89KN；4φ15.2 对应的张拉控制力为：P=σ ×Ag×n××b =1302×139×4××1=723.91KN。② 负弯矩张拉力5φ15...
