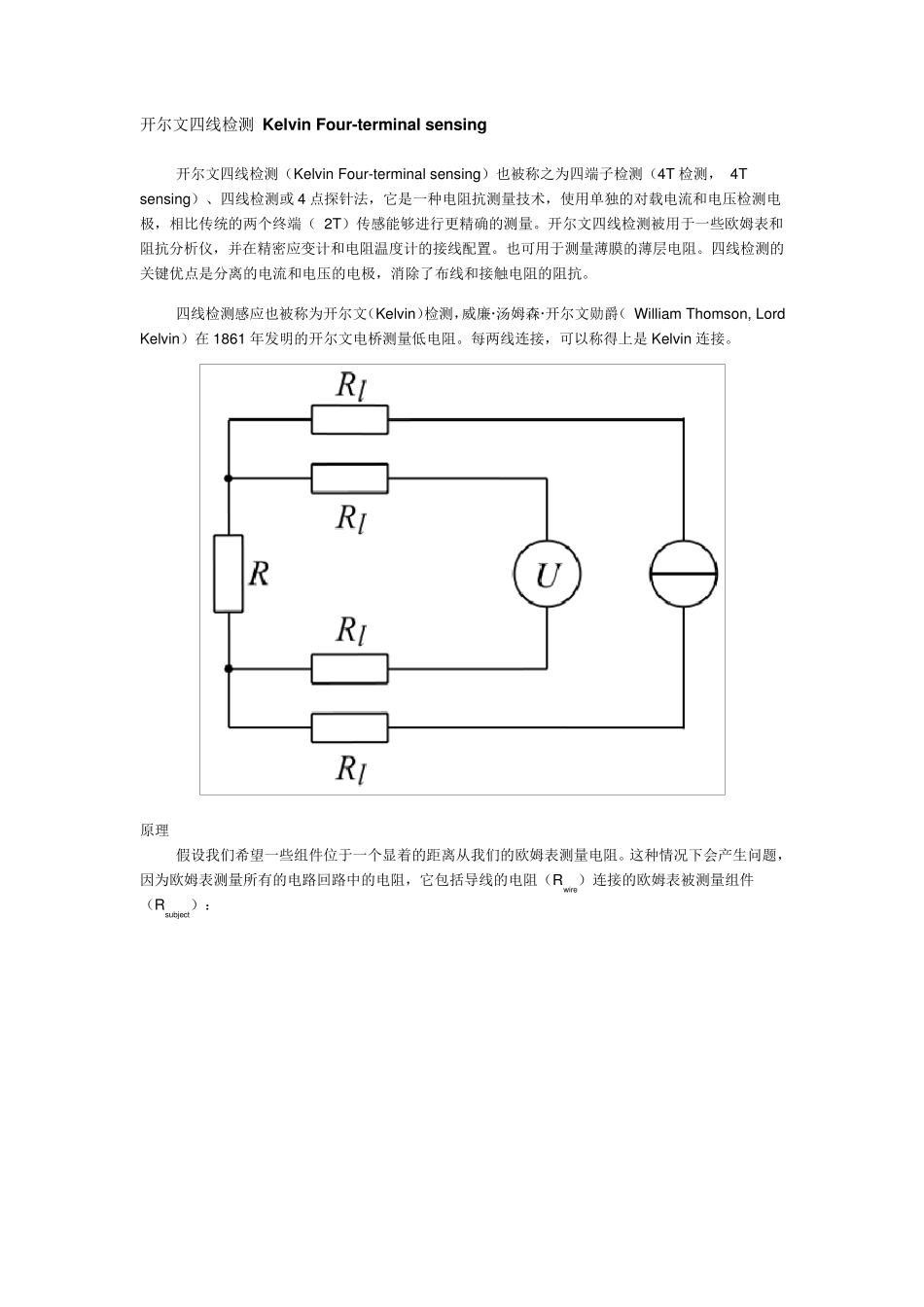

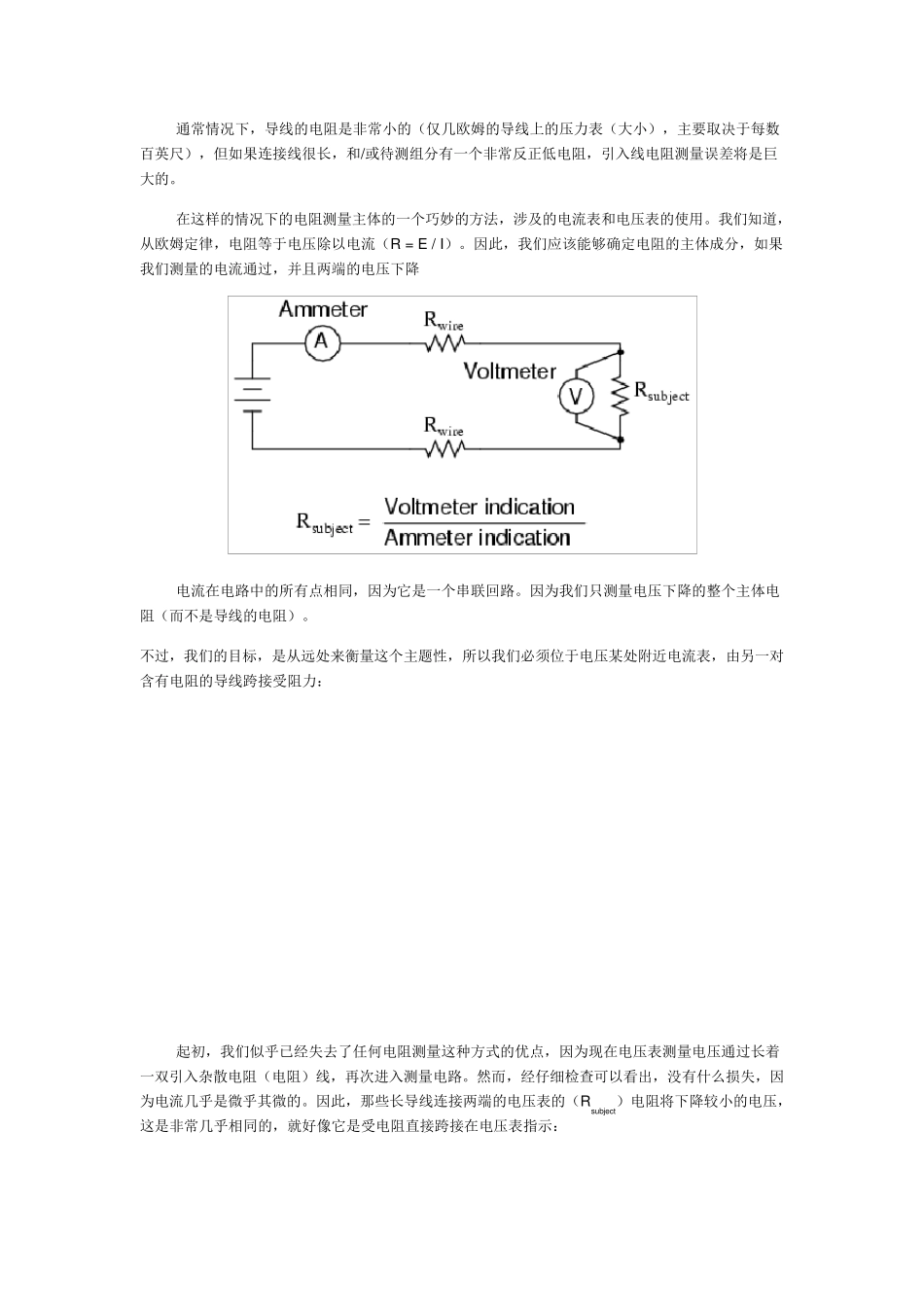

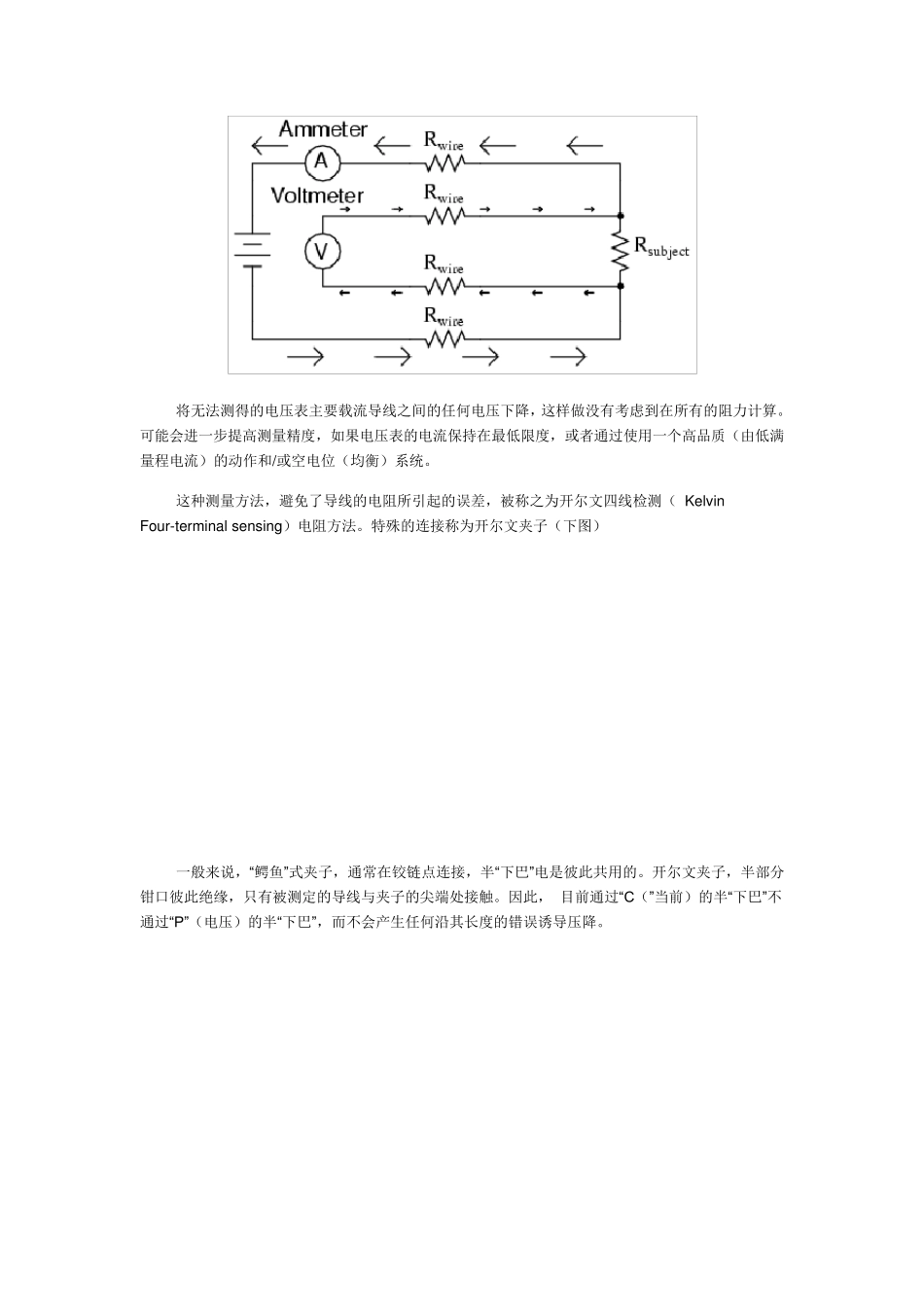

开尔文四线检测 Kelvin Four-terminal sensing 开尔文四线检测(Kelvin Four-terminal sensing)也被称之为四端子检测(4T 检测, 4T sensing)、四线检测或 4 点探针法,它是一种电阻抗测量技术,使用单独的对载电流和电压检测电极,相比传统的两个终端( 2T)传感能够进行更精确的测量。开尔文四线检测被用于一些欧姆表和阻抗分析仪,并在精密应变计和电阻温度计的接线配置。也可用于测量薄膜的薄层电阻。四线检测的关键优点是分离的电流和电压的电极,消除了布线和接触电阻的阻抗。 四线检测感应也被称为开尔文(Kelvin)检测,威廉·汤姆森·开尔文勋爵( William Thomson, Lord Kelvin)在 1861 年发明的开尔文电桥测量低电阻。每两线连接,可以称得上是 Kelvin 连接。 原理 假设我们希望一些组件位于一个显着的距离从我们的欧姆表测量电阻。这种情况下会产生问题,因为欧姆表测量所有的电路回路中的电阻,它包括导线的电阻(Rwire)连接的欧姆表被测量组件(Rsubject): 通常情况下,导线的电阻是非常小的(仅几欧姆的导线上的压力表(大小),主要取决于每数百英尺),但如果连接线很长,和/或待测组分有一个非常反正低电阻,引入线电阻测量误差将是巨大的。 在这样的情况下的电阻测量主体的一个巧妙的方法,涉及的电流表和电压表的使用。我们知道,从欧姆定律,电阻等于电压除以电流(R = E / I)。因此,我们应该能够确定电阻的主体成分,如果我们测量的电流通过,并且两端的电压下降 电流在电路中的所有点相同,因为它是一个串联回路。因为我们只测量电压下降的整个主体电阻(而不是导线的电阻)。 不过,我们的目标,是从远处来衡量这个主题性,所以我们必须位于电压某处附近电流表,由另一对含有电阻的导线跨接受阻力: 起初,我们似乎已经失去了任何电阻测量这种方式的优点,因为现在电压表测量电压通过长着一双引入杂散电阻(电阻)线,再次进入测量电路。然而,经仔细检查可以看出,没有什么损失,因为电流几乎是微乎其微的。因此,那些长导线连接两端的电压表的(Rsu bject)电阻将下降较小的电压,这是非常几乎相同的,就好像它是受电阻直接跨接在电压表指示: 将无法测得的电压表主要载流导线之间的任何电压下降,这样做没有考虑到在所有的阻力计算。可能会进一步提高测量精度,如果电压表的电流保持在最低限度,或者通过使用一个高品质(由低满量程电流)的动作和/或空电位(均衡)系统。 ...
