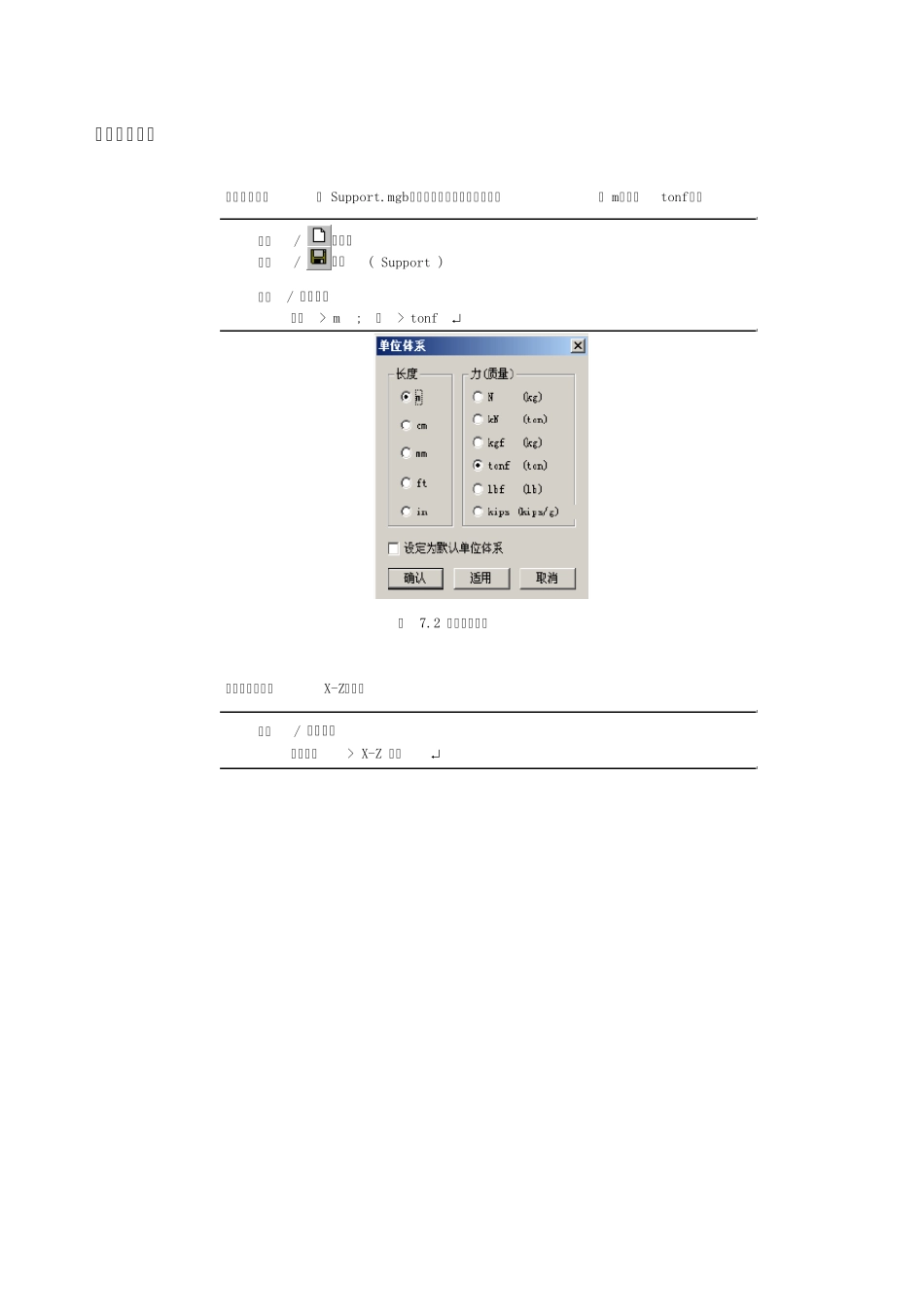

7. 弹簧分析 概述 在本例题比较和验算结构的支承条件和弹簧刚度不同时产生的结构的反力、位移和内力。 图 7.1 分析模型  材料 钢材 : Grade3 弹性模量(E) : 2.1 x 106 kgf/cm2  截面 截面面积(Area) : 1.0 x 10-2 m2 截面惯性矩 (Iyy) : 8.333 x 10-6 m2  荷载 节点集中荷载: 10.0 tonf  弹簧系数 弹簧连接 内部铰连接 区分 k1 (tonf· m/radian) k2 (tonf/m) k3 (tonf/m) 模型 1 模型 2 模型 3 100,000 10 100,000 1 10,000 10,000 10,000 10,000 10,000 设定基本环境 打开新文件以 ‘ Support.mgb’为名保存。定义单位体系为 ‘ m’和‘tonf’。 文件 / 新文件 文件 / 保存 ( Support ) 工具/ 单位体系 长度> m ; 力 > tonf  图 7.2 设定单位体系 设定结构类型为X-Z平面。 模型 / 结构类型 结构类型> X-Z 平面  定义材料以及截面 选择材料为钢材Grade3( GB(S))。 模型 / 材料和截面特性 / 材料 类型> 钢材 规范>GB(S) ; 数据库 > Grade3  模型 / 材料和截面特性 / 截面 数值 截面号 ( 1 ) ; 名称 ( 截面) 截面特性值 > 面积 ( 0.01 ) ; Iyy ( 8.333e-6 )  图 7.3 定义材料 图 7.4 定义截面 建立节点和截面 为建立模型 1的梁单元,先输入节点。 正面, 捕捉点 (关 ), 捕捉轴线 (关 ) 捕捉节点 (开 ), 捕捉单元 (开 ), 自动对齐 (开 ) 模型 / 节点 / 建立节点 坐标 ( x, y, z ) ( 0, 0, 0 )  图 7.5 建立节点 用 扩展单元功能建立模型 1的左侧的梁单元。 模型 / 单元 / 扩展单元 全选 扩展类型> 节点 线单元 单元属性 > 单元 类型> 梁单元 材料 > 1:Grade3 ; 截面 > 1:截面 ; Beta 角 ( 0 ) 一般类型> 移动和复制 ; 移动和复制 > 等间距 dx, dy, dz ( 1, 0, 0 ) ; 复制次数 ( 5 )  图 7.6 建立梁单元 复制模型 1的左侧梁单元来建立右侧梁单元。 模型 / 单元 / 移动和复制 单元 全选 形式>复制; 移动和复制>等间距 dx, dy, dz ( 5, 0, -0.1 ) ; 复制次数 ( 1 )  图 7.7 建立右侧梁单元 输入边界条件 给梁的两端输入边界条件。首先用一般支撑功能约束自由度。 模型 / 边界条件 / 一般支承 节点号 (开 ) 单选 ( 节点 : 1...
