施工升降机人货电梯地下室顶板基础加固施工方案

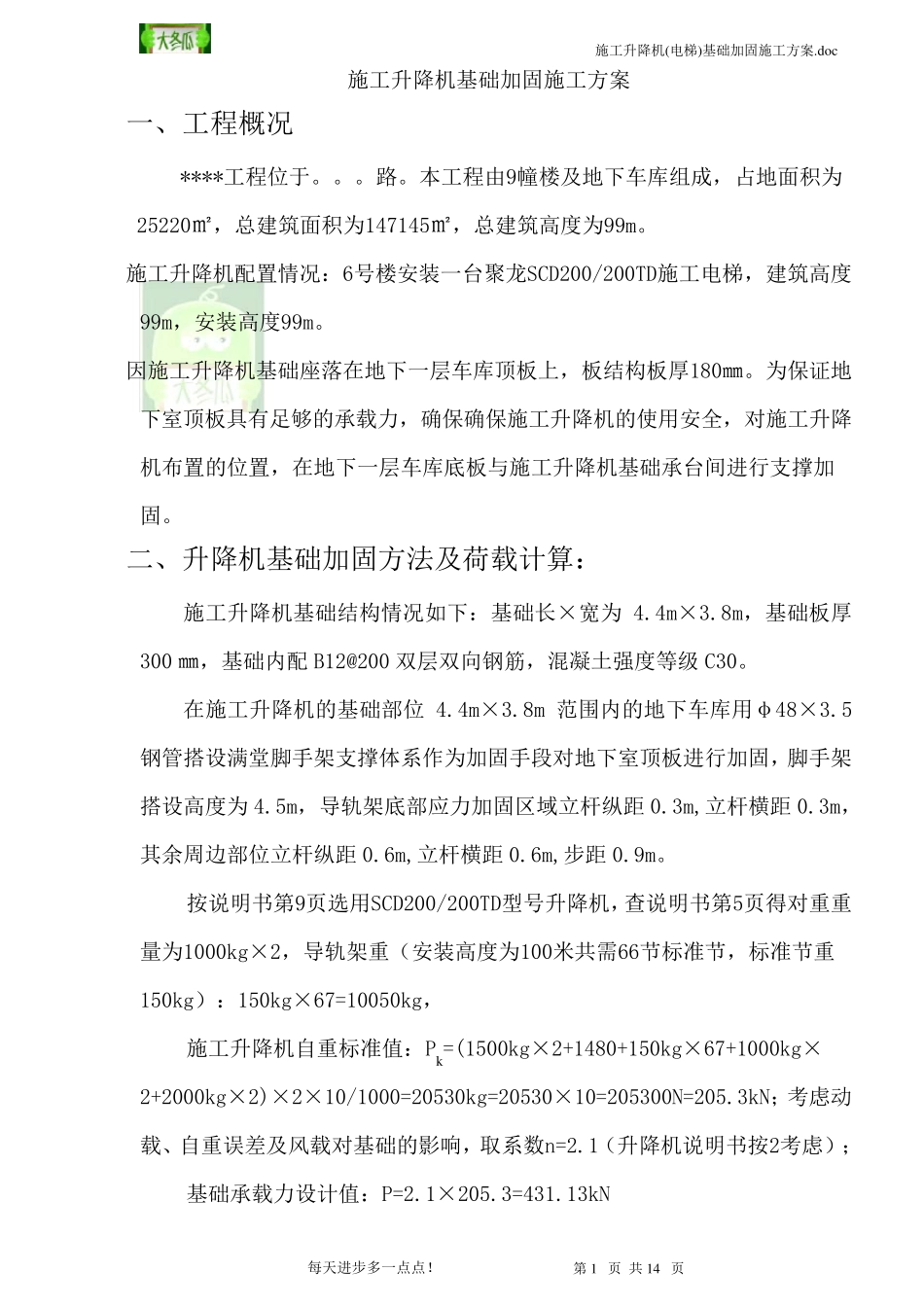

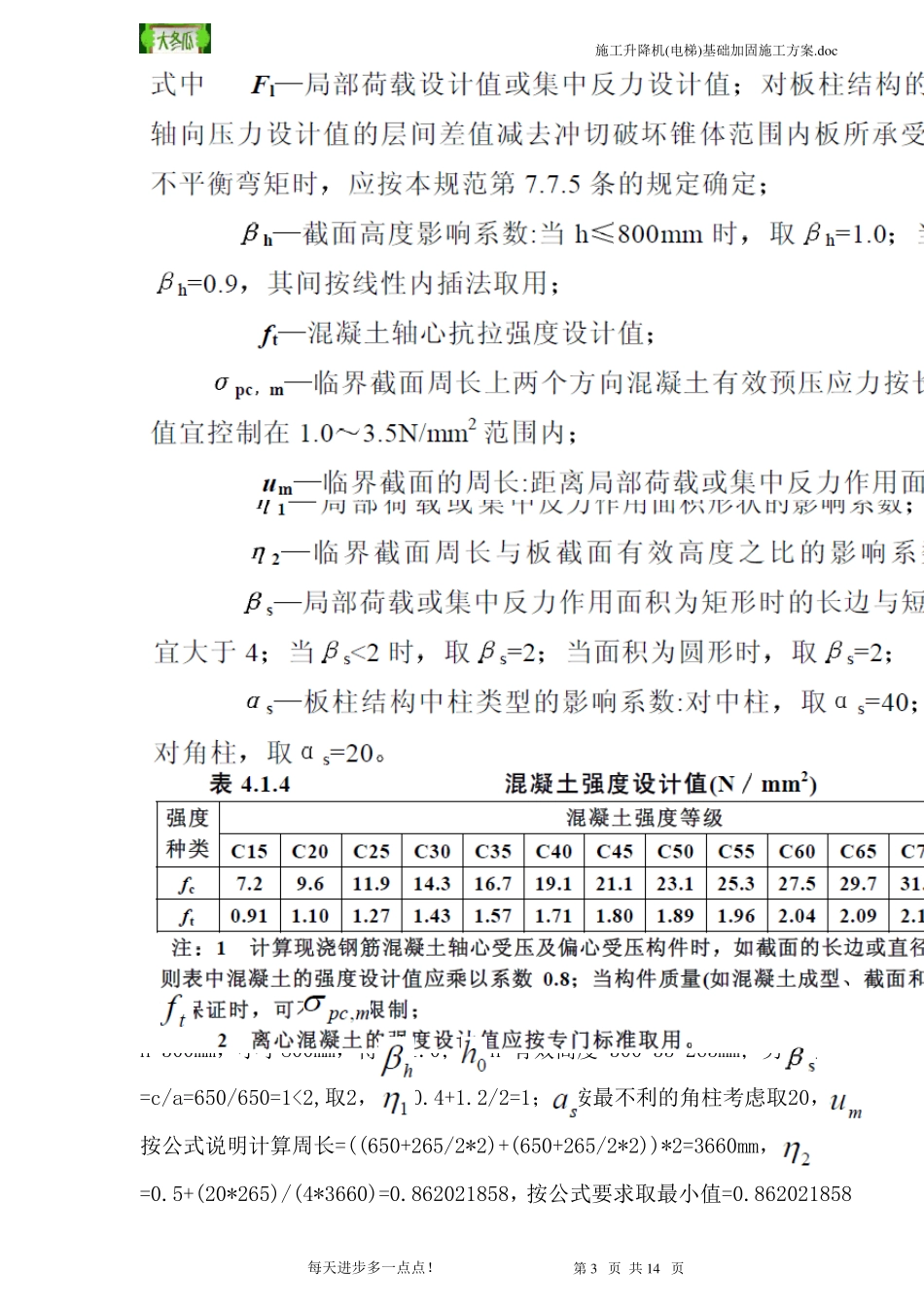

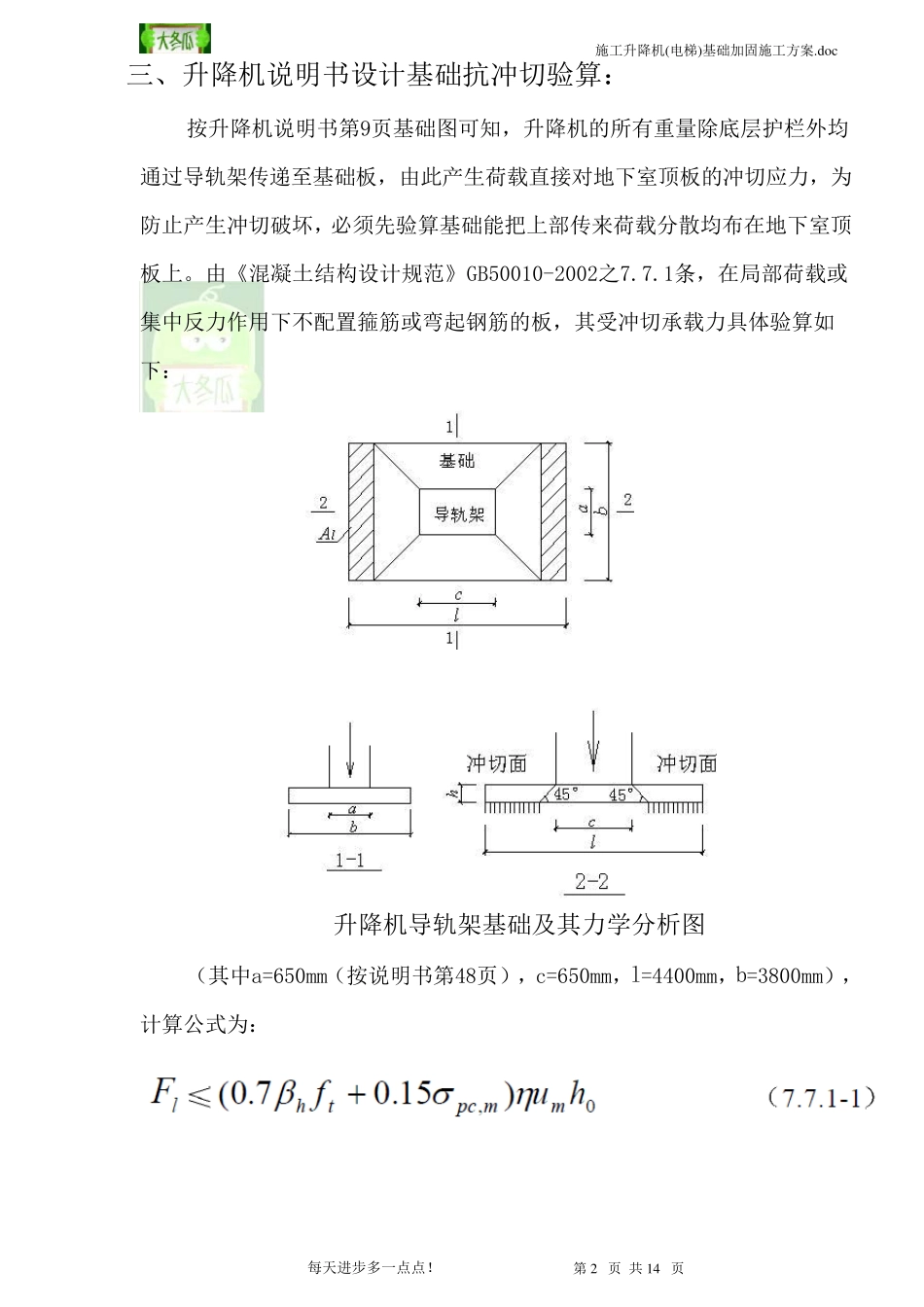

施工升降机(电梯)基础加固施工方案.doc 每天进步多一点点！ 第 1 页 共 14 页 施工升降机基础加固施工方案 一、工程概况 ****工程位于。。。路。本工程由9幢楼及地下车库组成，占地面积为25220㎡，总建筑面积为147145㎡，总建筑高度为99m。 施工升降机配置情况：6号楼安装一台聚龙SCD200/200TD施工电梯，建筑高度99m，安装高度99m。 因施工升降机基础座落在地下一层车库顶板上，板结构板厚180㎜。为保证地下室顶板具有足够的承载力，确保确保施工升降机的使用安全，对施工升降机布置的位置，在地下一层车库底板与施工升降机基础承台间进行支撑加固。 二、升降机基础加固方法及荷载计算： 施工升降机基础结构情况如下：基础长×宽为4.4m×3.8m，基础板厚300 ㎜，基础内配B12@200 双层双向钢筋，混凝土强度等级 C30。 在施工升降机的基础部位4.4m×3.8m 范围内的地下车库用φ48×3.5钢管搭设满堂脚手架支撑体系作为加固手段对地下室顶板进行加固，脚手架搭设高度为4.5m，导轨架底部应力加固区域立杆纵距0.3m,立杆横距0.3m，其余周边部位立杆纵距0.6m,立杆横距0.6m,步距0.9m。 按说明书第9页选用SCD200/200TD型号升降机，查说明书第5页得对重重量为1000kg×2，导轨架重（安装高度为100米 共需 66节 标 准 节 ，标 准 节 重150kg） ：150kg×67=10050kg， 施工升降机自 重标 准 值 ：Pk=(1500kg×2+1480+150kg×67+1000kg×2+2000kg×2)×2×10/1000=20530kg=20530×10=205300N=205.3kN； 考 虑 动载、自 重误 差 及风 载对基础的影 响 ，取 系数 n=2.1（升降机说明书按2考 虑 ） ； 基础承载力设计值 ：P=2.1×205.3=431.13kN 施工升降机(电梯)基础加固施工方案.doc 每天进步多一点点！ 第 2 页 共 14 页 三、升降机说明书设计基础抗冲切验算： 按升降机说明书第9页基础图可知，升降机的所有重量除底层护栏外均通过导轨架传递至基础板，由此产生荷载直接对地下室顶板的冲切应力，为防止产生冲切破坏，必须先验算基础能把上部传来荷载分散均布在地下室顶板上。由《混凝土结构设计规范》GB50010-2002之7.7.1条，在局部荷载或集中反力作用下不配置箍筋或弯起钢筋的板，其受冲切承载力具体验算如下： 升降机导轨架基础及其力学分析图 （其中a=650mm（按说明书第48页），c=650mm，l=4400mm，b=3800mm），计算公式为： 施工升降机(电梯)基础加固施工方案.doc 每天进步多一点点！ 第 3 ...
