解读课程设计--电磁振动料斗

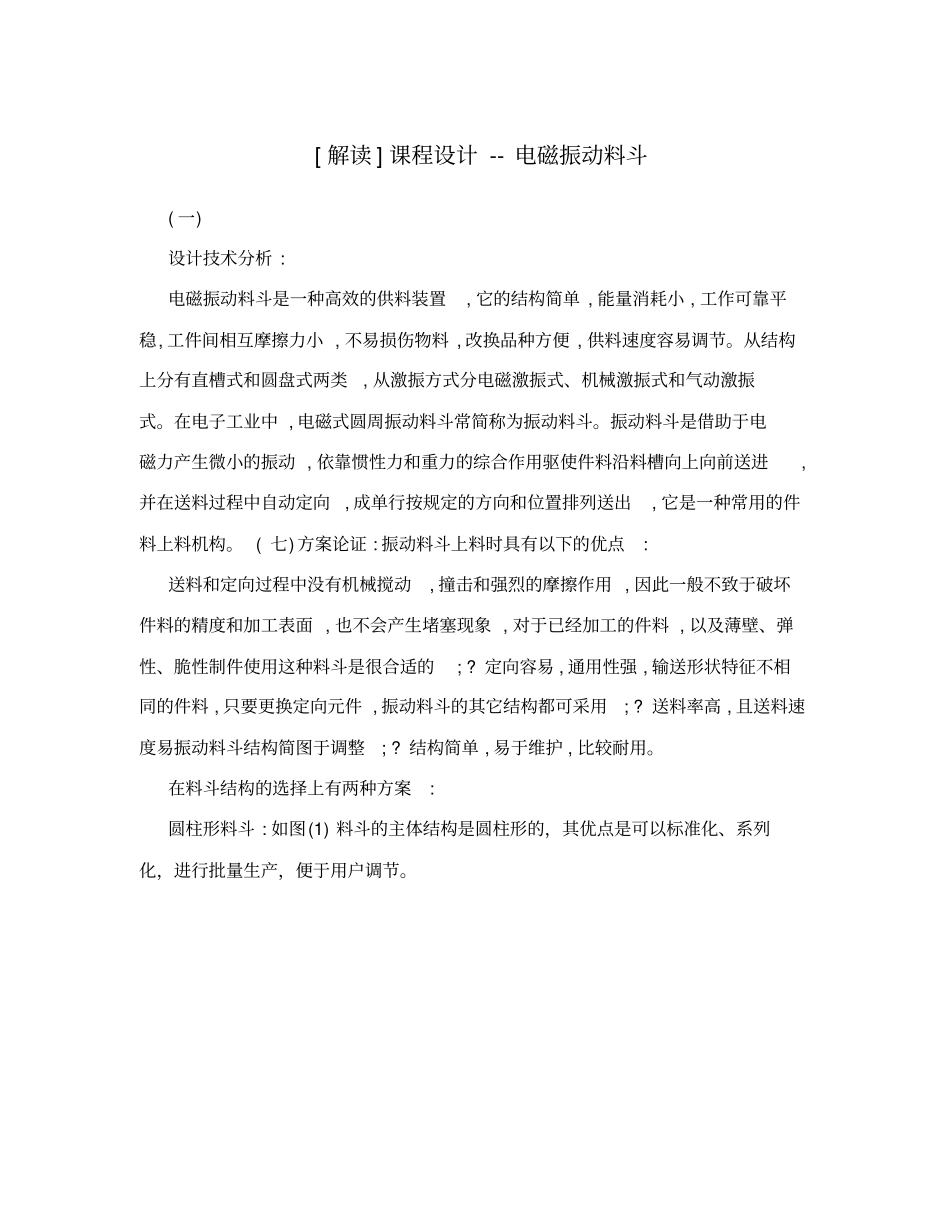

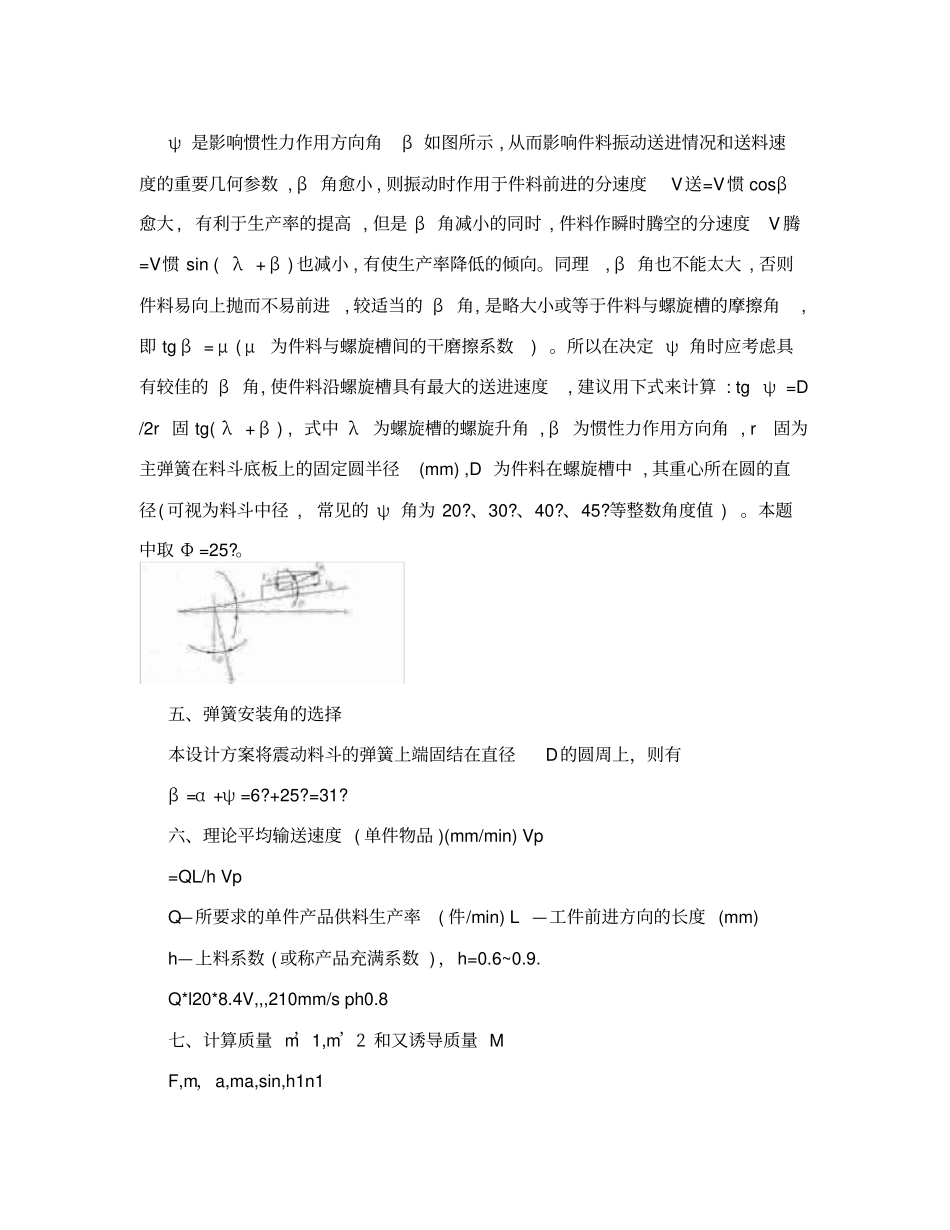

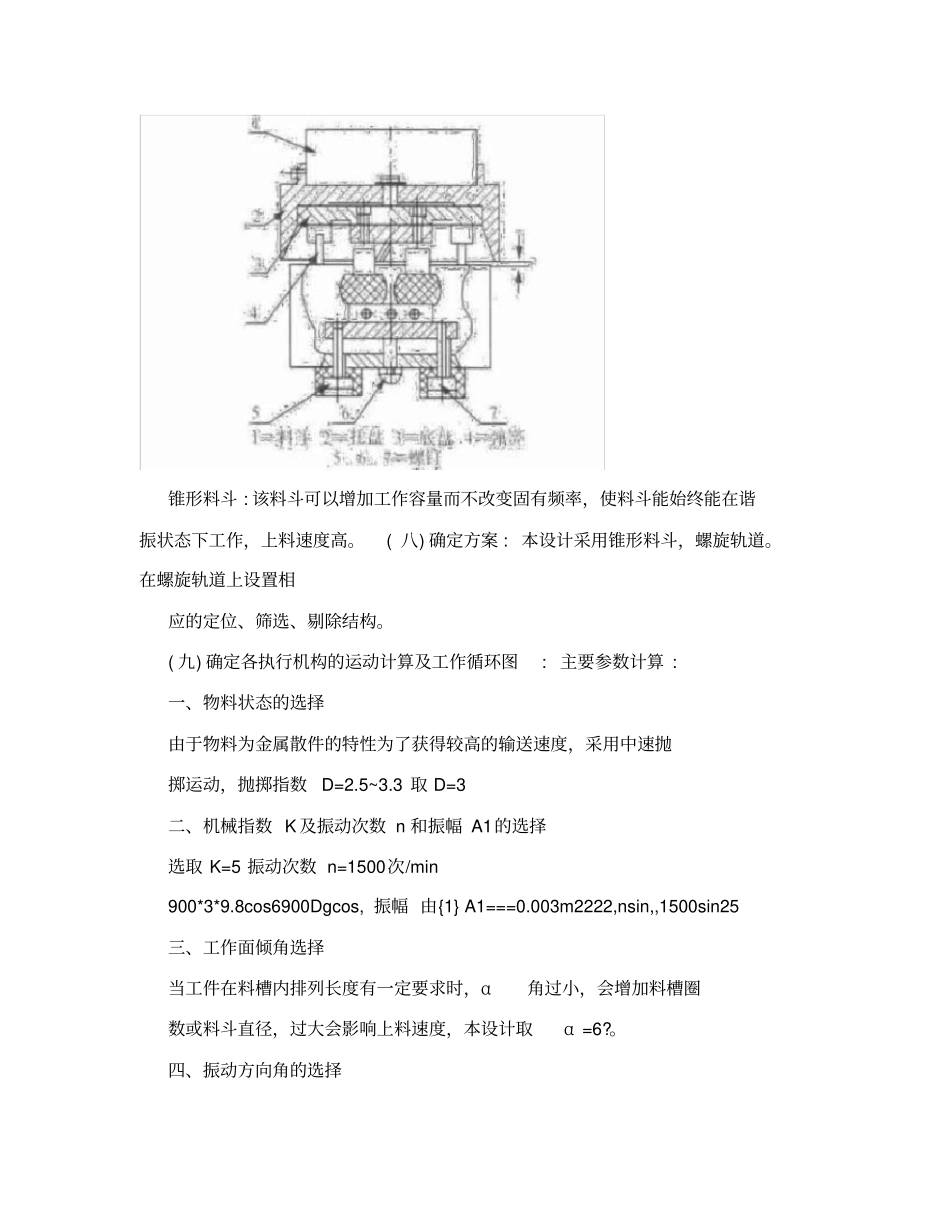

[ 解读 ] 课程设计 -- 电磁振动料斗( 一) 设计技术分析 : 电磁振动料斗是一种高效的供料装置, 它的结构简单 , 能量消耗小 , 工作可靠平稳, 工件间相互摩擦力小 , 不易损伤物料 , 改换品种方便 , 供料速度容易调节。从结构上分有直槽式和圆盘式两类, 从激振方式分电磁激振式、机械激振式和气动激振式。在电子工业中 , 电磁式圆周振动料斗常简称为振动料斗。振动料斗是借助于电磁力产生微小的振动 , 依靠惯性力和重力的综合作用驱使件料沿料槽向上向前送进,并在送料过程中自动定向, 成单行按规定的方向和位置排列送出, 它是一种常用的件料上料机构。 ( 七) 方案论证 : 振动料斗上料时具有以下的优点: 送料和定向过程中没有机械搅动, 撞击和强烈的摩擦作用 , 因此一般不致于破坏件料的精度和加工表面 , 也不会产生堵塞现象 , 对于已经加工的件料 , 以及薄壁、弹性、脆性制件使用这种料斗是很合适的; ? 定向容易 , 通用性强 , 输送形状特征不相同的件料 , 只要更换定向元件 , 振动料斗的其它结构都可采用; ? 送料率高 , 且送料速度易振动料斗结构简图于调整; ? 结构简单 , 易于维护 , 比较耐用。在料斗结构的选择上有两种方案: 圆柱形料斗 : 如图(1) 料斗的主体结构是圆柱形的，其优点是可以标准化、系列化，进行批量生产，便于用户调节。锥形料斗 : 该料斗可以增加工作容量而不改变固有频率，使料斗能始终能在谐振状态下工作，上料速度高。 ( 八) 确定方案 : 本设计采用锥形料斗，螺旋轨道。在螺旋轨道上设置相应的定位、筛选、剔除结构。( 九) 确定各执行机构的运动计算及工作循环图: 主要参数计算 : 一、物料状态的选择由于物料为金属散件的特性为了获得较高的输送速度，采用中速抛掷运动，抛掷指数D=2.5~3.3 取 D=3 二、机械指数 K 及振动次数 n 和振幅 A1的选择选取 K=5 振动次数 n=1500次/min 900*3*9.8cos6900Dgcos, 振幅 由{1} A1===0.003m2222,nsin,,1500sin25 三、工作面倾角选择当工件在料槽内排列长度有一定要求时，α角过小，会增加料槽圈数或料斗直径，过大会影响上料速度，本设计取α =6?。四、振动方向角的选择ψ 是影响惯性力作用方向角β 如图所示 , 从而影响件料振动送进情况和送料速度的重要几何参数 , β 角愈小 , 则振动时作用于件料前进的分速度V送=V惯 cosβ愈大 , 有利于生产率的提高 , 但是 β 角减小的...
