讲义2019二建水利1v1基础班-专题三：其他水工建筑物的构造及作用二VIP专享

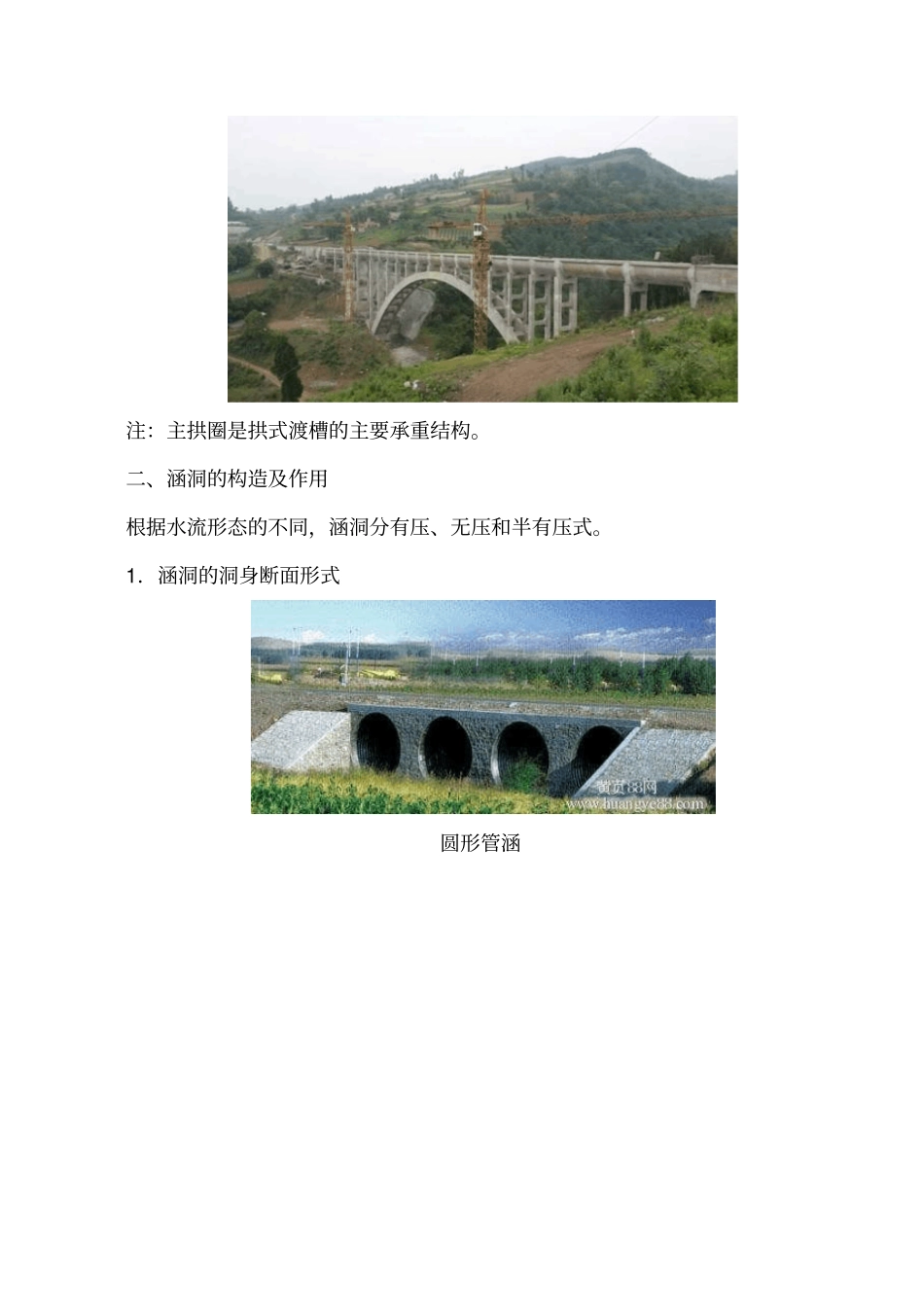

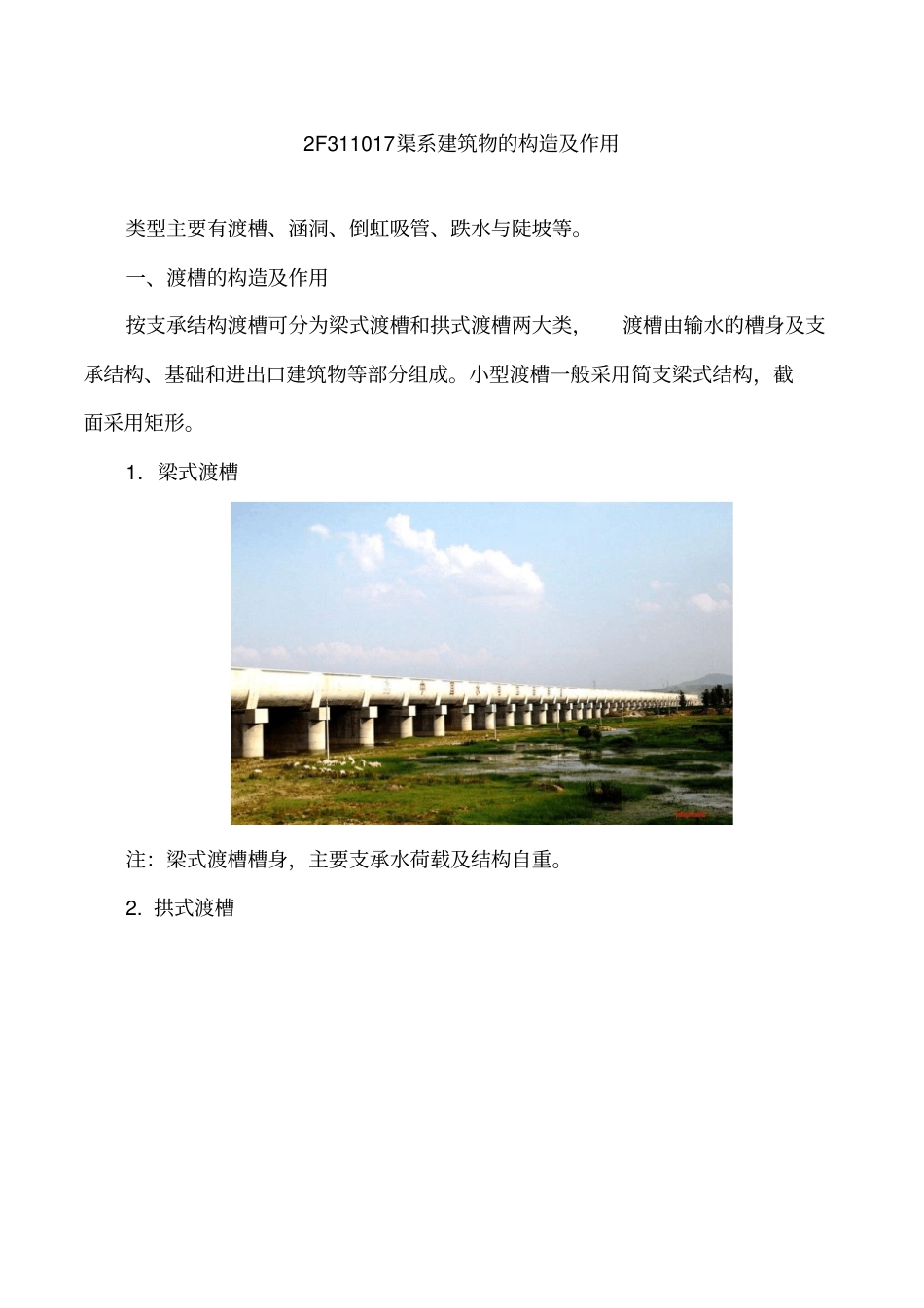

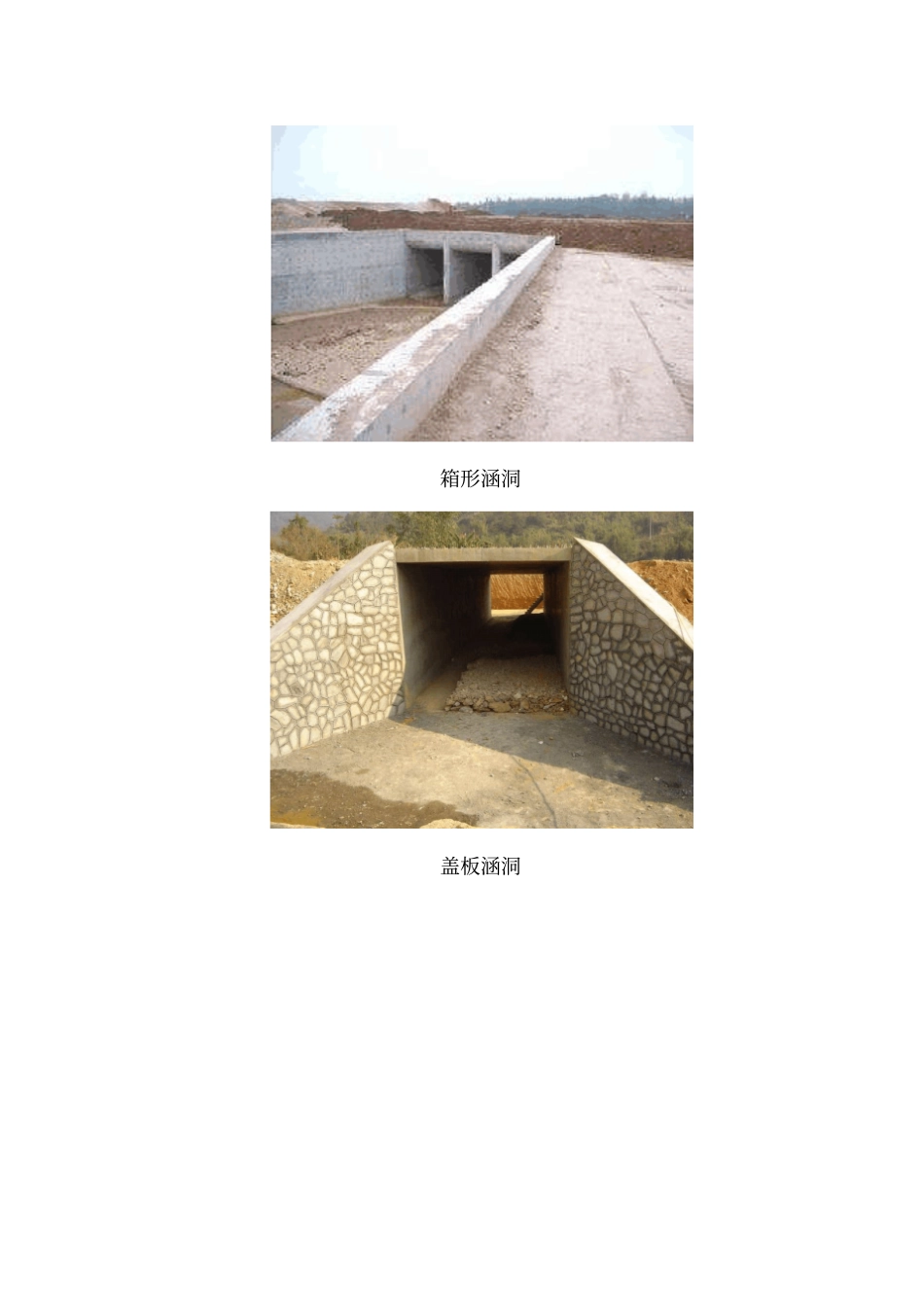

2F311017渠系建筑物的构造及作用类型主要有渡槽、涵洞、倒虹吸管、跌水与陡坡等。一、渡槽的构造及作用按支承结构渡槽可分为梁式渡槽和拱式渡槽两大类，渡槽由输水的槽身及支承结构、基础和进出口建筑物等部分组成。小型渡槽一般采用简支梁式结构，截面采用矩形。1．梁式渡槽注：梁式渡槽槽身，主要支承水荷载及结构自重。2. 拱式渡槽注：主拱圈是拱式渡槽的主要承重结构。二、涵洞的构造及作用根据水流形态的不同，涵洞分有压、无压和半有压式。1．涵洞的洞身断面形式圆形管涵箱形涵洞盖板涵洞拱形涵洞2．洞身构造洞身构造有基础、沉降缝、截水环等，如图2F311017-1 所示。注：①管涵基础采用浆砌石或混凝土管座，拱涵和箱涵基础采用C15素混凝土垫层。②对于有压涵洞，缝中要设止水。③对于有压涵洞要在洞身四周设若干截水环或用黏土包裹形成涵衣，用以防止洞身外围产生集中渗流。三、倒虹吸管的构造和作用倒虹吸管有竖井式、斜管式、曲线式和桥式等，主要由管身和进、出口段三部分组成。注：水头较低的管身采用混凝土（水头在4～6m 以内）或钢筋混凝土（水头在 30m 左右），水头较高的管身采用铸铁或钢管（水头在30m 以上）。四、跌水与陡坡的构造和作用当渠道通过地面坡度较陡的地段时，为了保持渠道的设计比降，避免高填方或深挖方，往往将水流落差集中，修建建筑物连接上下游渠道，这种建筑物称为跌水或陡坡。1. 跌水图 2F311017-2 单级跌水构造示意图一般单级跌水落差小于5.Om，落差超过 5.Om宜采用多级跌水。2. 陡坡陡坡与跌水的主要区别在于陡坡是以斜坡代替跌水墙。五、渠道断面及施工（一）渠道断面明渠断面形式有梯形、矩形、复合形、弧形底梯形、弧形坡脚梯形、U 形；无压暗渠断面形式有城门洞形、箱形、正反拱形和圆形。具体见图2F311017-3。图 2F311017-3 渠道断面形式（a）梯形断面；（b）矩形断面；（c）复合形断面；（d）弧形底梯形断面；（e）弧形坡脚梯形断面；（f）U 形断面；（g）城门洞形断面；（h）箱形断面；（i）正反拱形断面；（j）圆形断面二、施工（一）渠道断面施工1．改建渠道基槽填筑，应提前停止通水，或采用抽排、翻晒等方法降低基土含水量，并应清除杂草、淤积泥沙等杂物。小型渠道，宜将全渠填满至设计高程后，再按设计开挖至防渗层铺设断面。填筑面宽度应比设计尺寸加宽50cm，并应将原渠坡修成台阶状，再填筑新土。2．新建半挖半填渠道基槽的开挖，应先开挖基槽；再将渠道两岸填方部分填筑至设...
