物流方案设计和实施专题层台累榭货物组托分析VIP免费

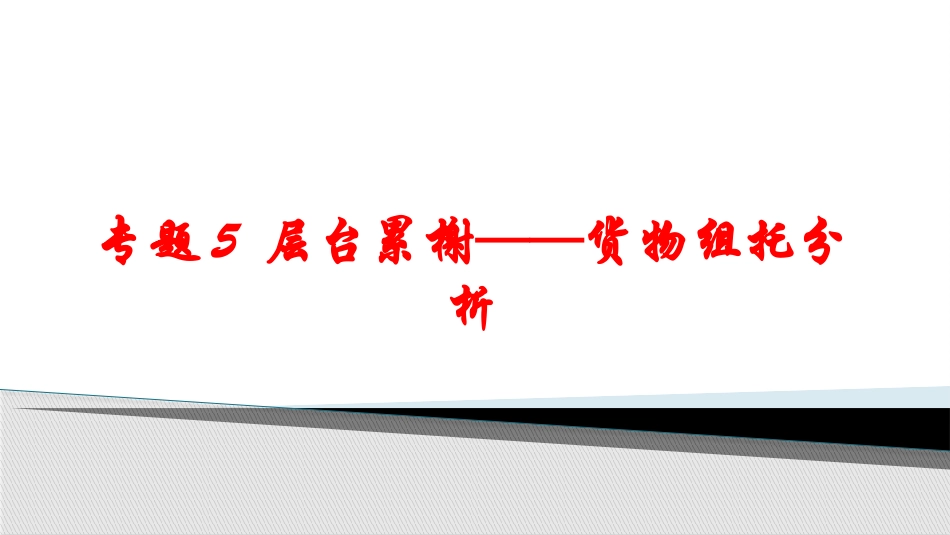

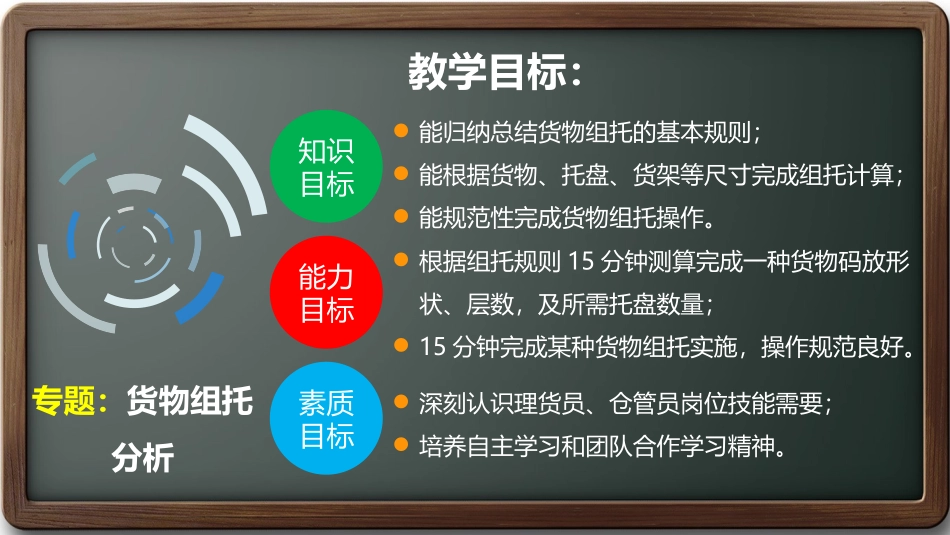

专题5层台累榭——货物组托分析知识目标能力目标素质目标能归纳总结货物组托的基本规则；能根据货物、托盘、货架等尺寸完成组托计算；能规范性完成货物组托操作。根据组托规则15分钟测算完成一种货物码放形状、层数，及所需托盘数量；15分钟完成某种货物组托实施，操作规范良好。深刻认识理货员、仓管员岗位技能需要；培养自主学习和团队合作学习精神。专题：货物组托分析教学目标：专题5.1绳趋尺步——货物组托的规则仓储空间不足的直接解决措施：1.增加仓储空间2.改善现有空间如何合理使用货位？1.热词导入：“爆仓”2.利用3D动画模拟货物组托实施过程3.货物组托背景资料已知：物流综合实训室已知货位载重500kg，上架时允许的操作空间为150mm，现有18箱一次性医用口罩430mm*270mm*215mm，每箱重10kg，堆码极限为10层，一次性医用口罩属于B类货物，需将其码放在第二层货架货位上，第二层货架层高为720mm，使用塑料托盘进行组托作业，规格为1200mm*1000mm*140mm，托盘重20kg。请根据已知信息，对18箱一次性医用口罩进行组托分析。18箱一次性医用口罩比较项目纵式旋压式（正确结果）平面码放8箱9箱高度码放2层2层托盘数量2个1个1000mm1200mm270mm430mm1000mm1200mm270mm430mm充分利用平面空间节约空间增加货位纵式纵横交错式交错留缝式旋压式4.托盘货架区托盘堆码方式（主视图）平面码放货物箱数尽可能多且规则：托盘的长或宽≥（M*货物长+N*货物宽）高度空间充分利用：托盘高度+货物高度×层数+操作空间≤高层货架高度货物总重量+托盘重量之和≤货位载重不能超出堆码极限使用托盘数量尽可能少：托盘数量=⌈货物总箱数÷满托箱数⌉5.货物组托的测算规则测算规则（1）画出托盘码放的完整的奇数层俯视图和偶数层俯视图；（2）在图上标出托盘的长、宽尺寸（以mm为单位）；（3）用文字说明堆码后的层数；（4）用文字说明此类商品所需托盘的个数；（5）将托盘上的货物以浅灰色填涂。（6）货物组托时均需压缝。货物组托绘图的要求1000mm1200mm305mm400mm1100mm150mm460mm305mm1100mm1100mm385mm620mm1100mm120mm690mm1005mm1100mm1100mm420mm310mm1100mm120mm480mm1004mm1000mm1200mm460mm260mm1000mm150mm960mm980mm专题5.2层台累榭——货物组托分析的过程货物组托背景资料已知：物流综合实训室已知货位载重500kg，上架时允许的操作空间为150mm，现有18箱一次性医用口罩430mm*270mm*215mm，每箱重10kg，堆码极限为10层，一次性医用口罩属于B类货物，需将其码放在第二层货架货位上，第二层货架层高为720mm，使用塑料托盘进行组托作业，规格为1200mm*1000mm*140mm，托盘重20kg。请根据已知信息，对18箱一次性医用口罩进行组托分析。步骤1.测算托盘的长边与短边最优的摆放组合。步骤2.利用Visio进行绘图验证，得出每层箱数S。步骤3.测算高度空间可以码放的层数H1。步骤4.将测算层数H1与堆码极限H2进行对比，选层数的最小值H。步骤5.测算满托（S*H箱）的情况是否超重。若未超重，则当前最优组托，每托箱数为S*H；若超重，则每托允许的允许的最大箱数=⌊（货位载重-托盘重量）÷每箱货物重量⌋货物组托分析的步骤步骤1.测算托盘的长边与短边最优的摆放组合托盘长（mm）1200120012001200结论货物长（mm）43086043002长货物宽（mm）27027054010801宽剩余的空间尺寸（mm）70230120托盘宽（mm）1000100010001000结论货物长（mm）43086043001长货物宽（mm）2705408102宽剩余的空间尺寸（mm）14030190步骤2.利用Visio进行绘图验证，得出每层箱数S1200mm1000mm1200mm1000mm步骤3.测算高度空间可以码放的层数H1步骤4.将测算层数H1与堆码极限H2进行对比，选层数的最小值H物动量ABC分类结果B货架高（mm）720结论（层）堆码极限（层）货物高（mm）215210托盘高（mm）140操作空间（mm）150剩余空间（mm）0步骤5.测算满托（S*H箱）的情况是否超重若未超重，则当前最优组托，每托箱数为S*H；若超重，则每托允许的允许的最大箱数=⌊（货位载重-托盘重量）÷每箱货物重量⌋货位载重（kg）500结论（箱数）货物重量（kg/箱）1018托盘重量（kg）20剩余重量300...
