连铸参考资料技师培训VIP专享

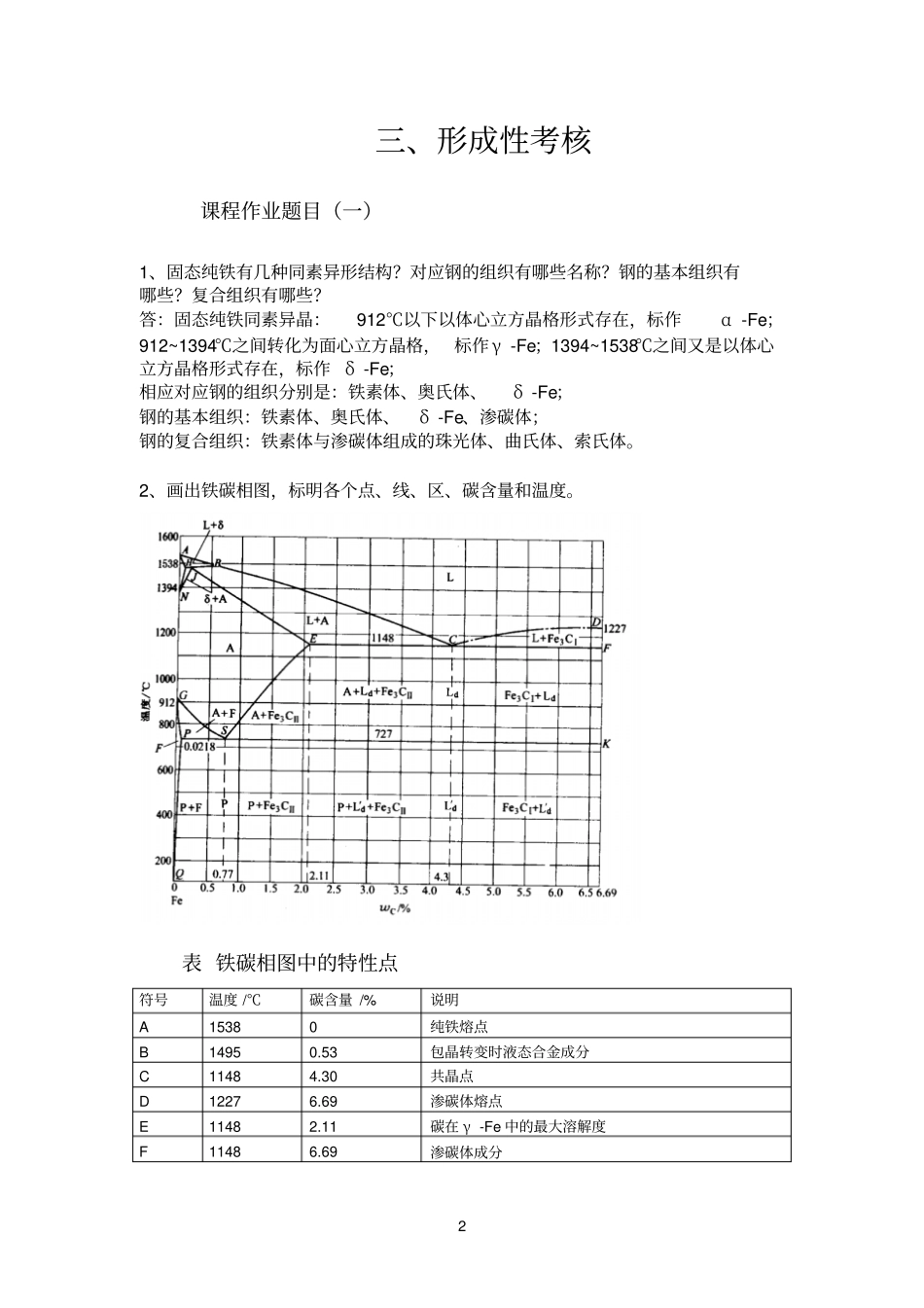

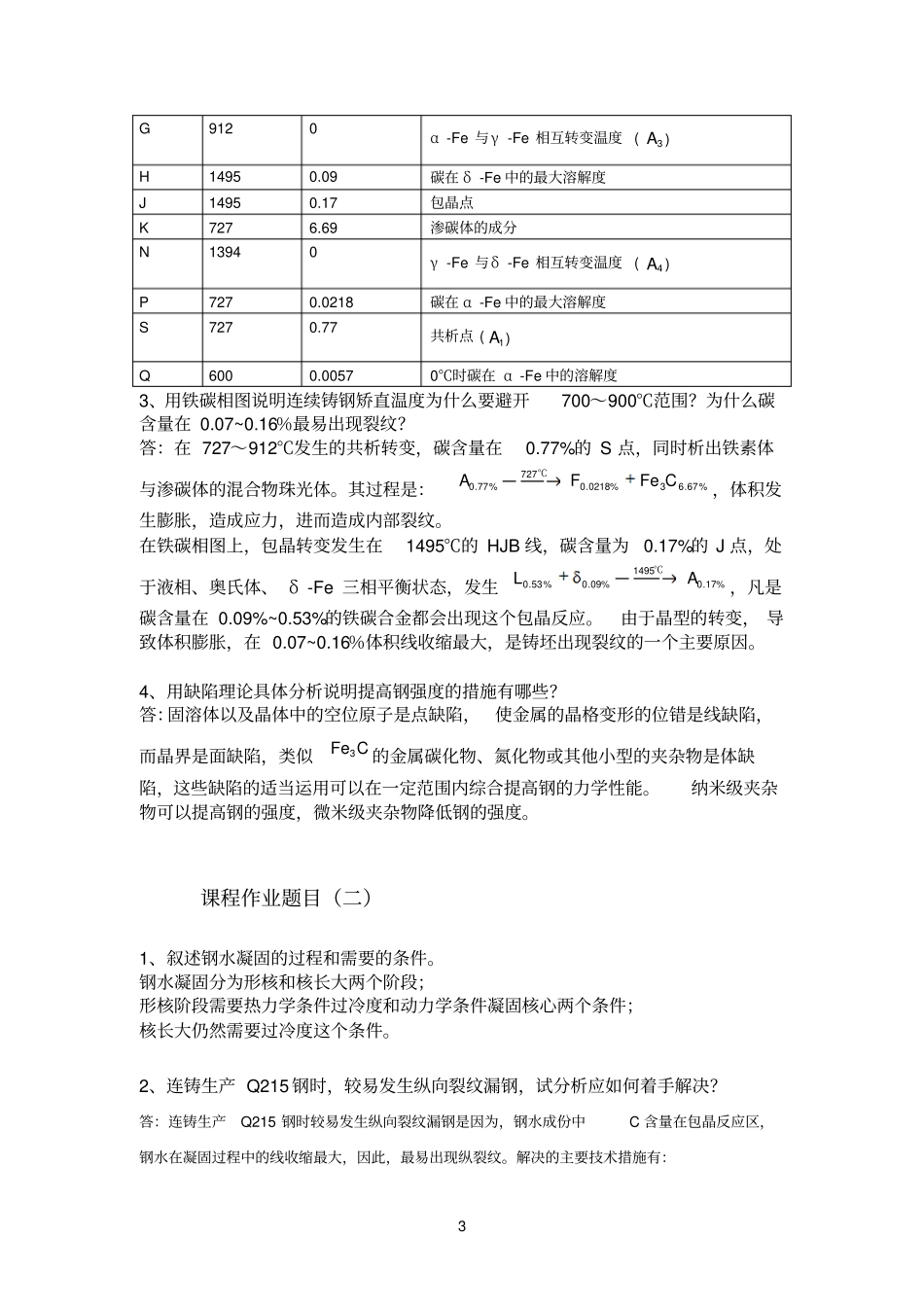

1 连铸技师培训学习指导及形成性考核参考答案首钢高级技工学校2 三、形成性考核课程作业题目（一）1、固态纯铁有几种同素异形结构？对应钢的组织有哪些名称？钢的基本组织有哪些？复合组织有哪些？答：固态纯铁同素异晶：912℃以下以体心立方晶格形式存在，标作α -Fe；912~1394℃之间转化为面心立方晶格， 标作 γ -Fe；1394~1538℃之间又是以体心立方晶格形式存在，标作δ -Fe；相应对应钢的组织分别是：铁素体、奥氏体、δ -Fe；钢的基本组织：铁素体、奥氏体、δ -Fe、渗碳体；钢的复合组织：铁素体与渗碳体组成的珠光体、曲氏体、索氏体。2、画出铁碳相图，标明各个点、线、区、碳含量和温度。表 铁碳相图中的特性点符号温度 /℃碳含量 /% 说明A 1538 0 纯铁熔点B 1495 0.53 包晶转变时液态合金成分C 1148 4.30 共晶点D 1227 6.69 渗碳体熔点E 1148 2.11 碳在 γ -Fe 中的最大溶解度F 1148 6.69 渗碳体成分3 G 912 0 α -Fe 与γ -Fe 相互转变温度 (3A )H 1495 0.09 碳在 δ -Fe 中的最大溶解度J 1495 0.17 包晶点K 727 6.69 渗碳体的成分N 1394 0 γ -Fe 与δ -Fe 相互转变温度 (4A )P 727 0.0218 碳在 α -Fe 中的最大溶解度S 727 0.77 共析点 (1A ) Q 600 0.0057 0℃时碳在 α -Fe 中的溶解度3、用铁碳相图说明连续铸钢矫直温度为什么要避开700～900℃范围？为什么碳含量在 0.07~0.16％最易出现裂纹？答：在 727～912℃发生的共析转变，碳含量在0.77%的 S 点，同时析出铁素体与渗碳体的混合物珠光体。其过程是：%67.63%0218.0727%77.0CFeFA℃，体积发生膨胀，造成应力，进而造成内部裂纹。在铁碳相图上，包晶转变发生在1495℃的 HJB 线，碳含量为0.17%的 J 点，处于液相、奥氏体、 δ -Fe 三相平衡状态，发生%17.01495%09.0%53.0AL℃，凡是碳含量在 0.09%~0.53%的铁碳合金都会出现这个包晶反应。由于晶型的转变， 导致体积膨胀，在 0.07~0.16％体积线收缩最大，是铸坯出现裂纹的一个主要原因。4、用缺陷理论具体分析说明提高钢强度的措施有哪些？答：固溶体以及晶体中的空位原子是点缺陷，使金属的晶格变形的位错是线缺陷，而晶界是面缺陷，类似CFe3的金属碳化物、氮化物或其他小型的夹杂物是体缺陷，这些缺陷的适当运用可以在一定范围内综合提高钢的力学性能。纳米级夹杂物可以提高钢的强度，微米级夹杂物降低钢的强度。课程作业题目...
