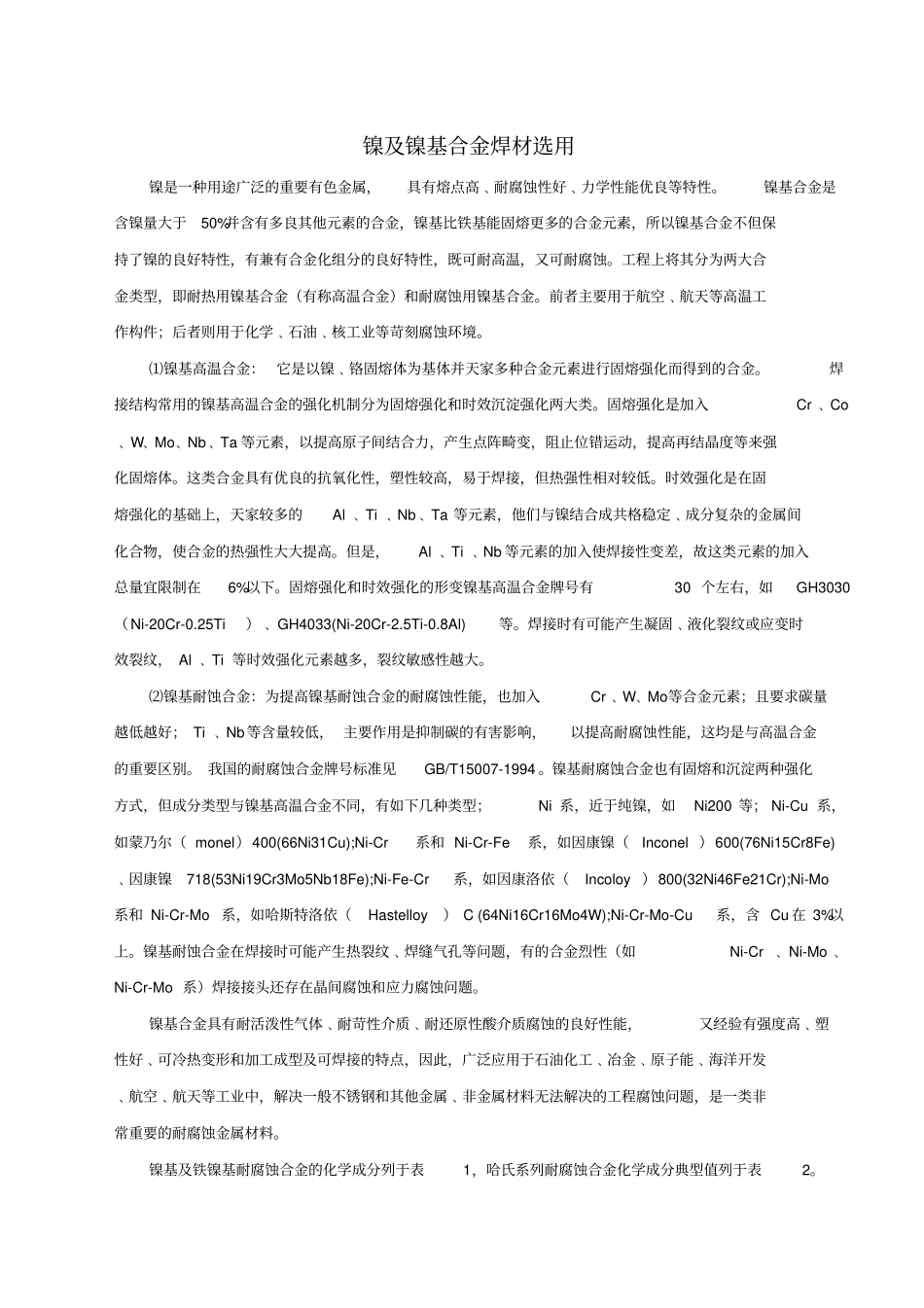

镍及镍基合金焊材选用镍是一种用途广泛的重要有色金属，具有熔点高﹑耐腐蚀性好﹑力学性能优良等特性。镍基合金是含镍量大于50%并含有多良其他元素的合金，镍基比铁基能固熔更多的合金元素，所以镍基合金不但保持了镍的良好特性，有兼有合金化组分的良好特性，既可耐高温，又可耐腐蚀。工程上将其分为两大合金类型，即耐热用镍基合金（有称高温合金）和耐腐蚀用镍基合金。前者主要用于航空﹑航天等高温工作构件；后者则用于化学﹑石油﹑核工业等苛刻腐蚀环境。⑴镍基高温合金： 它是以镍﹑铬固熔体为基体并天家多种合金元素进行固熔强化而得到的合金。焊接结构常用的镍基高温合金的强化机制分为固熔强化和时效沉淀强化两大类。固熔强化是加入Cr﹑Co﹑W﹑Mo﹑Nb﹑Ta 等元素，以提高原子间结合力，产生点阵畸变，阻止位错运动，提高再结晶度等来强化固熔体。这类合金具有优良的抗氧化性，塑性较高，易于焊接，但热强性相对较低。时效强化是在固熔强化的基础上，天家较多的Al ﹑Ti ﹑Nb﹑Ta 等元素，他们与镍结合成共格稳定﹑成分复杂的金属间化合物，使合金的热强性大大提高。但是，Al ﹑Ti ﹑Nb 等元素的加入使焊接性变差，故这类元素的加入总量宜限制在6%以下。固熔强化和时效强化的形变镍基高温合金牌号有30 个左右，如GH3030（Ni-20Cr-0.25Ti）﹑ GH4033(Ni-20Cr-2.5Ti-0.8Al)等。焊接时有可能产生凝固﹑液化裂纹或应变时效裂纹， Al ﹑Ti 等时效强化元素越多，裂纹敏感性越大。⑵镍基耐蚀合金：为提高镍基耐蚀合金的耐腐蚀性能，也加入Cr﹑W﹑Mo等合金元素；且要求碳量越低越好； Ti ﹑Nb等含量较低， 主要作用是抑制碳的有害影响，以提高耐腐蚀性能，这均是与高温合金的重要区别。 我国的耐腐蚀合金牌号标准见GB/T15007-1994 。镍基耐腐蚀合金也有固熔和沉淀两种强化方式，但成分类型与镍基高温合金不同，有如下几种类型；Ni 系，近于纯镍，如Ni200 等； Ni-Cu 系，如蒙乃尔（ monel）400(66Ni31Cu);Ni-Cr系和 Ni-Cr-Fe系，如因康镍（Inconel ）600(76Ni15Cr8Fe)﹑因康镍718(53Ni19Cr3Mo5Nb18Fe);Ni-Fe-Cr系，如因康洛依（Incoloy ）800(32Ni46Fe21Cr);Ni-Mo系和 Ni-Cr-Mo系，如哈斯特洛依（Hastelloy） C (64Ni16Cr16Mo4W);Ni-Cr-Mo-Cu系，含 Cu 在 3%以上。镍基耐蚀合金在焊接时可能产生热裂纹﹑焊缝气孔等问题，有的合金烈性（如Ni-Cr ﹑ Ni-Mo﹑Ni-Cr-Mo 系）焊接接头还存在晶间腐蚀和应力腐蚀问题。镍...
