隧道新奥法施工技术

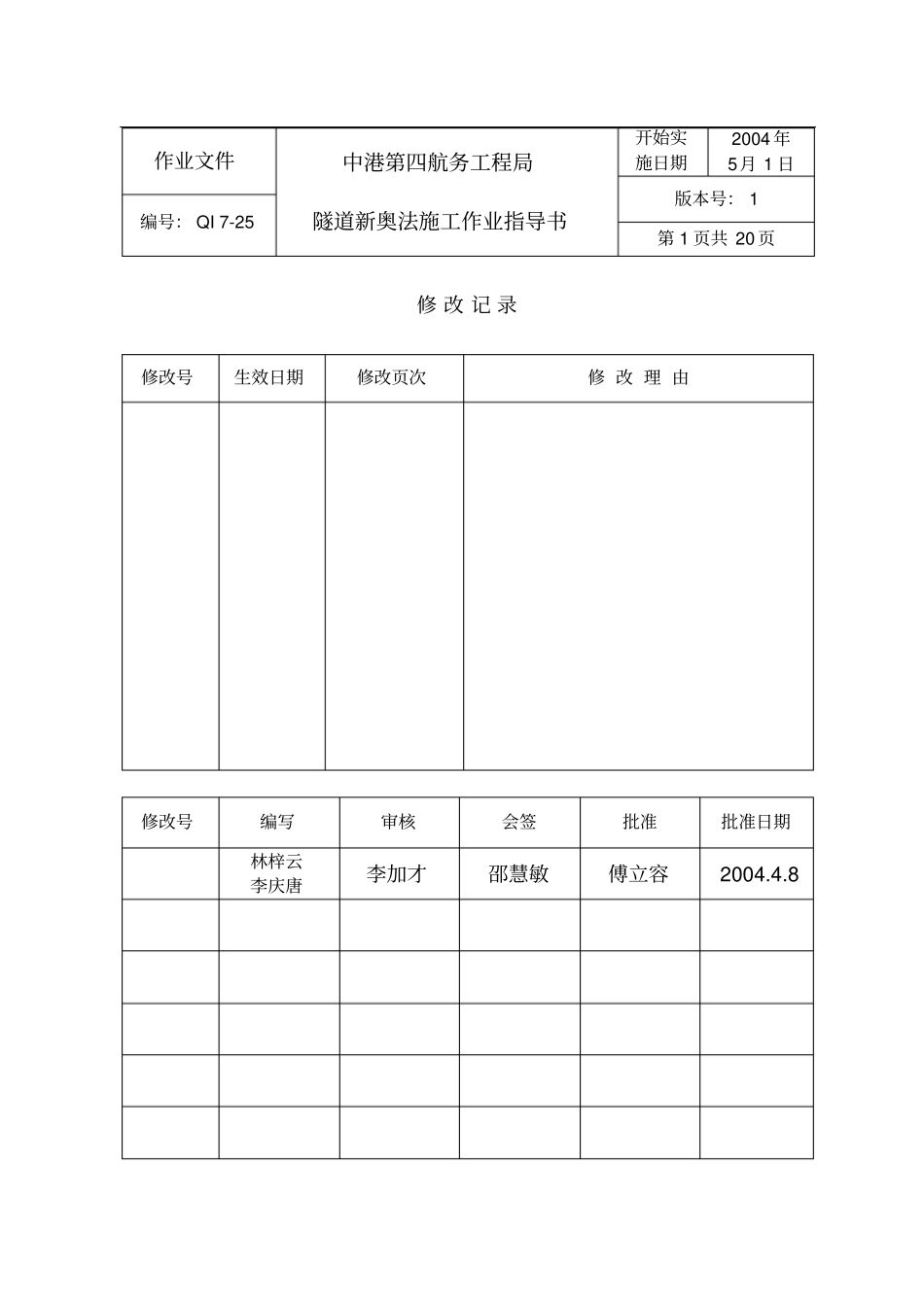

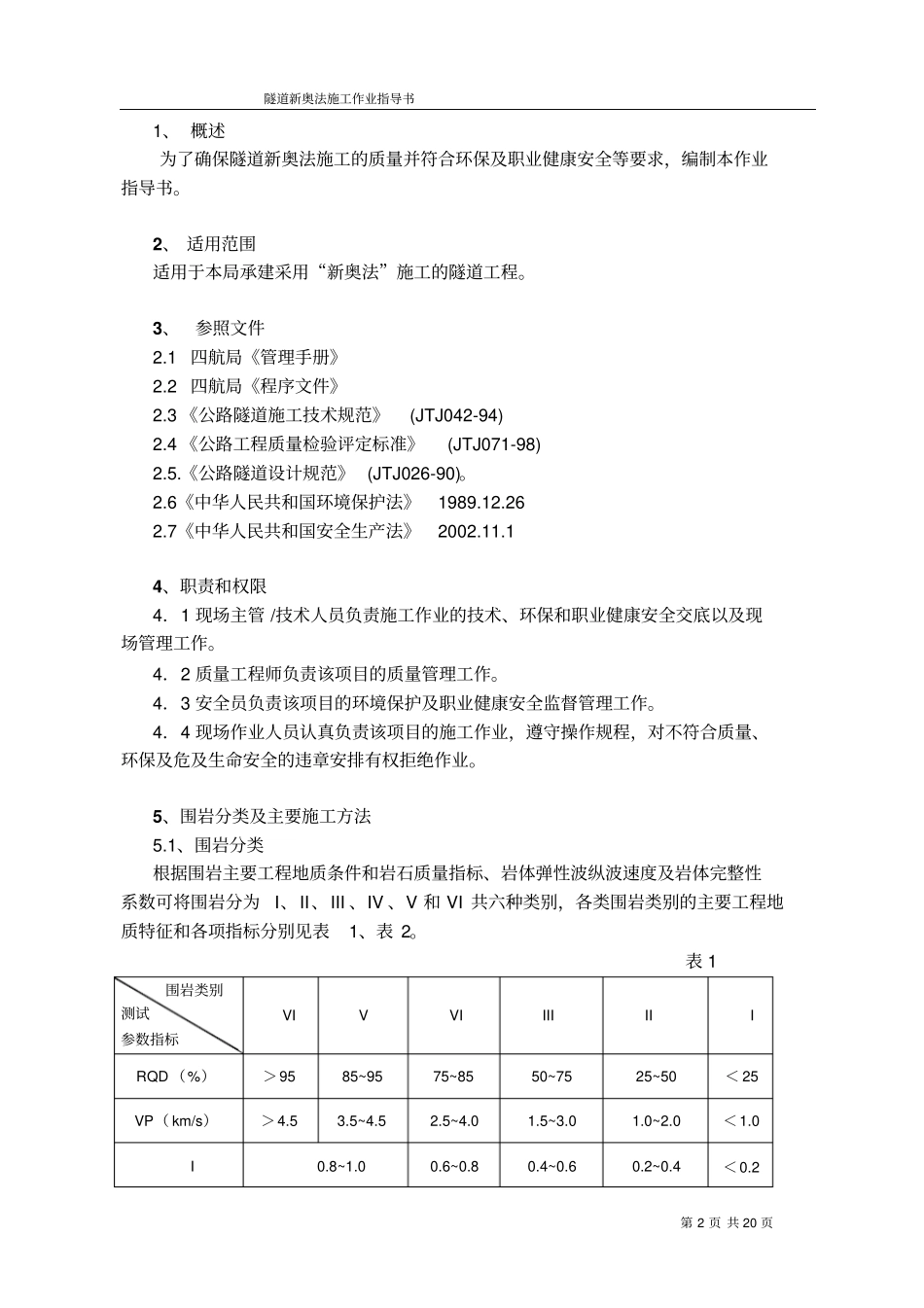

作业文件中港第四航务工程局隧道新奥法施工作业指导书开始实施日期2004 年5月 1 日版本号： 1 编号： QI 7-25 第 1 页共 20 页修 改 记 录修改号生效日期修改页次修 改 理 由修改号编写审核会签批准批准日期林梓云李庆唐李加才邵慧敏傅立容2004.4.8 隧道新奥法施工作业指导书第 2 页 共 20 页1、 概述为了确保隧道新奥法施工的质量并符合环保及职业健康安全等要求，编制本作业指导书。2、 适用范围适用于本局承建采用“新奥法”施工的隧道工程。3、参照文件2.1 四航局《管理手册》2.2 四航局《程序文件》2.3 《公路隧道施工技术规范》 (JTJ042-94) 2.4 《公路工程质量检验评定标准》 (JTJ071-98) 2.5.《公路隧道设计规范》 (JTJ026-90)。2.6《中华人民共和国环境保护法》1989.12.26 2.7《中华人民共和国安全生产法》2002.11.1 4、职责和权限4．1 现场主管 /技术人员负责施工作业的技术、环保和职业健康安全交底以及现场管理工作。4．2 质量工程师负责该项目的质量管理工作。4．3 安全员负责该项目的环境保护及职业健康安全监督管理工作。4．4 现场作业人员认真负责该项目的施工作业，遵守操作规程，对不符合质量、环保及危及生命安全的违章安排有权拒绝作业。5、围岩分类及主要施工方法5.1、围岩分类根据围岩主要工程地质条件和岩石质量指标、岩体弹性波纵波速度及岩体完整性系数可将围岩分为I、II、III 、IV 、V 和 VI 共六种类别，各类围岩类别的主要工程地质特征和各项指标分别见表1、表 2。表 1 围岩类别测试参数指标VI V VI III II I RQD （%）＞95 85~95 75~85 50~75 25~50 ＜ 25 VP（ km/s）＞4.5 3.5~4.5 2.5~4.0 1.5~3.0 1.0~2.0 ＜1.0 I 0.8~1.0 0.6~0.8 0.4~0.6 0.2~0.4 ＜0.2 隧道新奥法施工作业指导书第 3 页 共 20 页表 2 类别围岩主要工程地质条件主要工程地质条件结构特征和完整状态VI 硬质岩石（ Rb>60Mpa）,受地质构造影响轻微，节理不发育，无软弱面（或夹层）；，层间结合良好。呈巨块状整体结构V 硬质岩石（ Rb>30Mpa），受地质构造影响较重，节理较发育，有少量软弱面（或夹层）和贯通微张节理，但其产状及组合关系不致产生滑动；层状岩层为中层或厚层，层间结合一般，很少有分离现象，或为硬质岩石偶夹软质岩石呈大块状砌体结构软质岩石（ Rb≈30Mpa）受地质影响较微，节理不发育；层状岩层为厚层，层间结合良好。呈巨块状整体...
