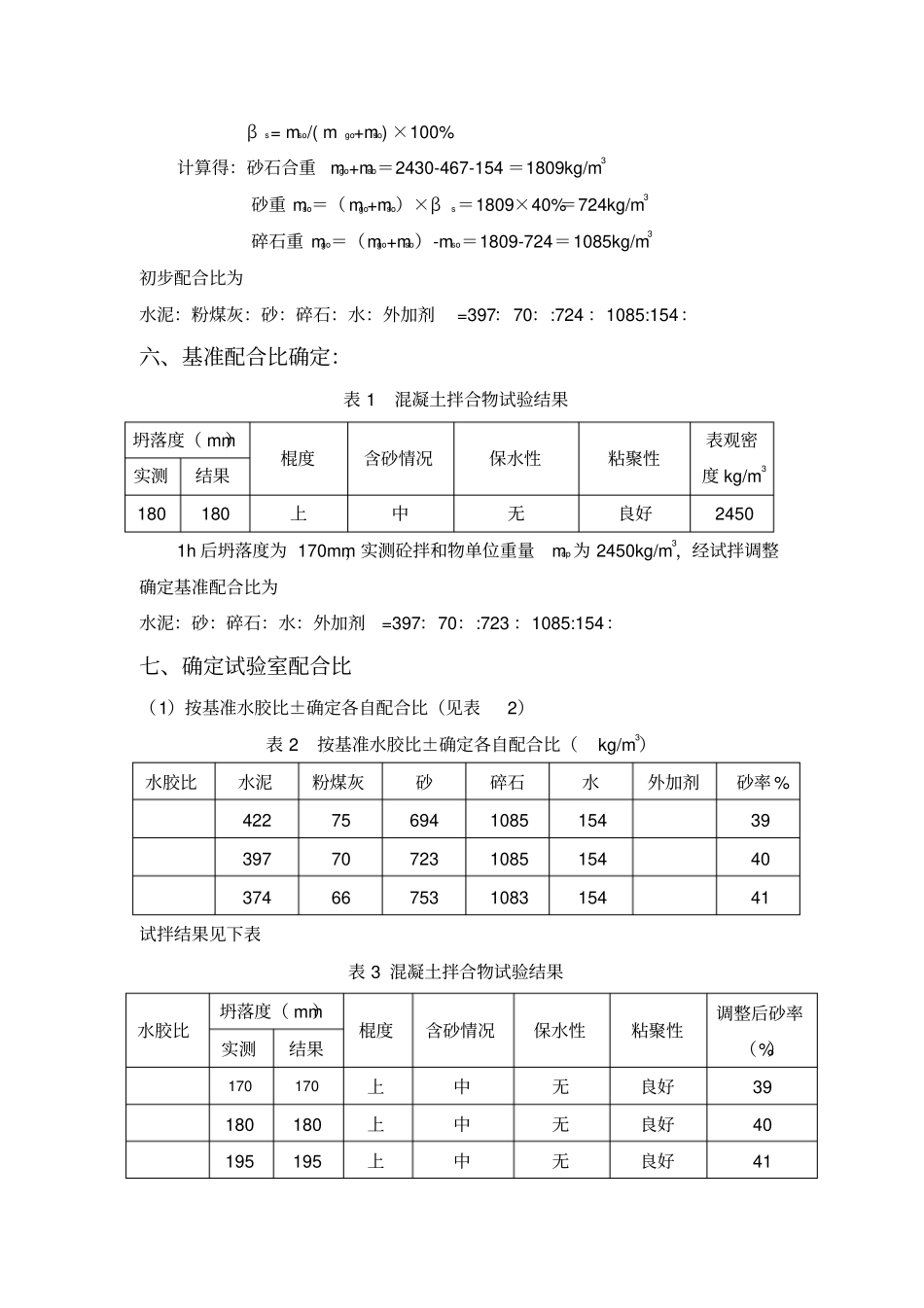

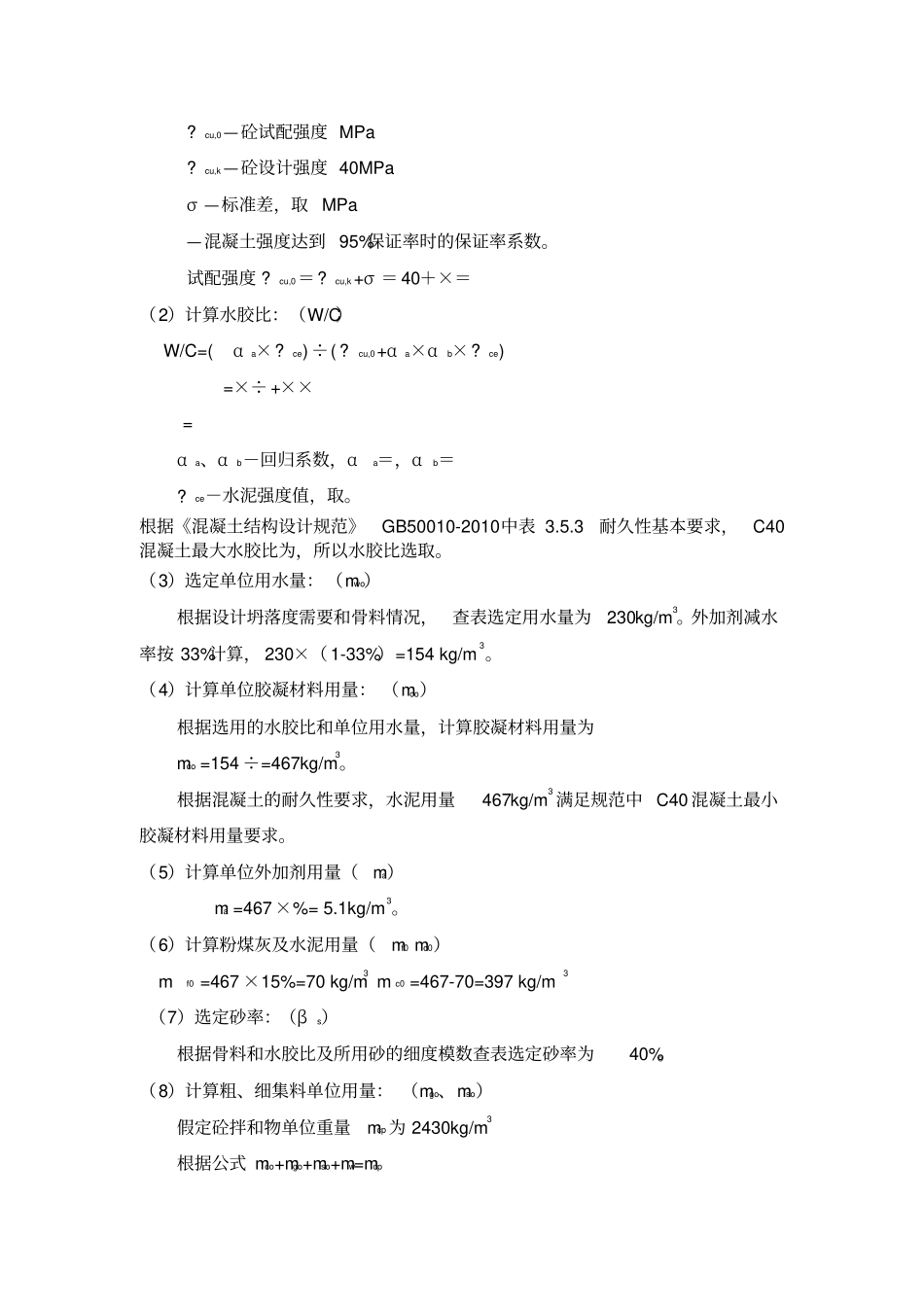

C40 细石高性能混凝土配合比设计一、设计原则针对设计任务及要求,根据所用材料性能,使配制的混凝土在保证工作性、强度和耐久性的前提下,满足经济合理的要求。二、设计依据及标准(1)JTG/TF50-2011《公路桥涵施工技术规范》(2)JGJ 55-2011《普通混凝土配合比设计规程》(3)JGJ E30-2005《公路工程水泥及水泥混凝土试验规程》(4)JTG E42-2005《公路工程集料试验规程》(5)GB/T50080-2002《普通混凝土拌合物性能试验方法标准》(6)GB/T50081-2002《普通混凝土力学性能试验方法标准》(7)施工图纸三、设计要求(1)C40细石混凝土(2)设计坍落度为( 160~200)mm(3)使用部位:支座垫石。四、原材料1. 水泥:规格:盾石 P· O ,产地:冀东海德堡水泥有限公司。2. 外加剂:规格: HT-HPC聚羧酸高性能减水剂( HPWR-R)缓凝型,产地:山西黄腾化工有限公司,掺量:%。3. 砂:规格:中砂,产地:高陵吴村杨兴运砂场。 4. 碎石:规格: 4.75mm~9.5mm单级配碎石,产地:泾阳四星友谊石场。5. 粉煤灰:规格: F 类Ⅰ级,产地: 韩城大唐盛龙科技实业有限责任公司。6. 水:当地饮用水。五、初步配合比计算(1)确定水泥混凝土的配制强度: (?cu,0)根据公式 ?cu,0= ?cu,k +σ?cu,0—砼试配强度 MPa?cu,k—砼设计强度 40MPaσ —标准差,取 MPa—混凝土强度达到 95%保证率时的保证率系数。试配强度 ?cu,0=?cu,k+σ = 40+×=(2)计算水胶比:(W/C) W/C=(αa×?ce) ÷( ?cu,0+αa×αb×?ce)=×÷ +×× =αa、αb-回归系数,αa=,αb=?ce-水泥强度值,取。根据《混凝土结构设计规范》GB50010-2010中表 3.5.3耐久性基本要求, C40混凝土最大水胶比为,所以水胶比选取。(3)选定单位用水量:(mwo)根据设计坍落度需要和骨料情况,查表选定用水量为230kg/m3。外加剂减水率按 33%计算, 230×( 1-33%)=154 kg/m3。(4)计算单位胶凝材料用量: (mco)根据选用的水胶比和单位用水量,计算胶凝材料用量为mco =154 ÷=467kg/m3。根据混凝土的耐久性要求,水泥用量467kg/m3 满足规范中 C40 混凝土最小胶凝材料用量要求。(5)计算单位外加剂用量(ma)ma =467×%= 5.1kg/m3。(6)计算粉煤灰及水泥用量(mf0 mc0) mf0 =467 ×15%=70 kg/m3 m c0 =467-70=397 kg/m3(7)选定砂率:(βs)根据骨料和水胶比及所用砂的细度模数查表选定砂率为40%。(8)计算粗、细集料...
