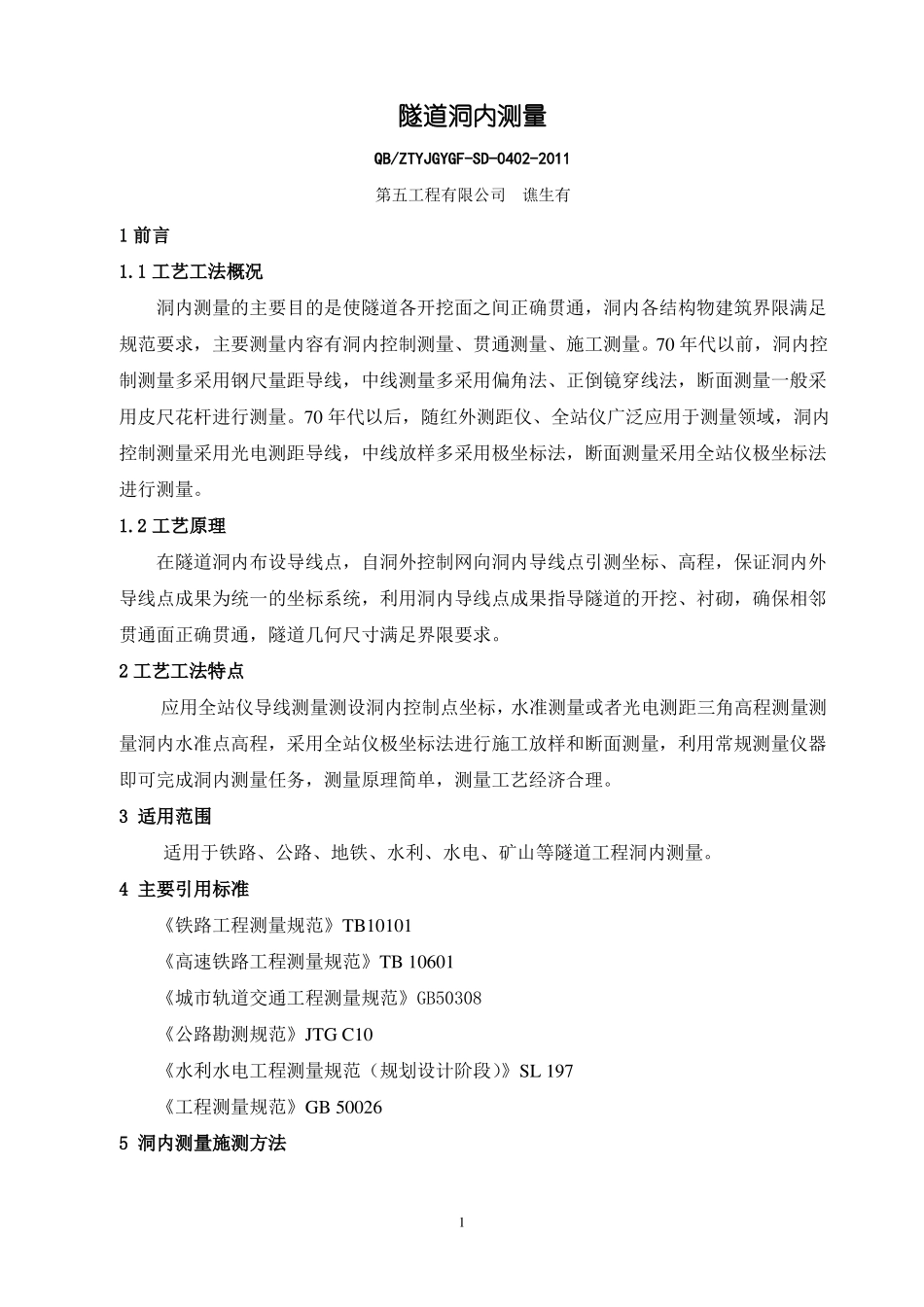

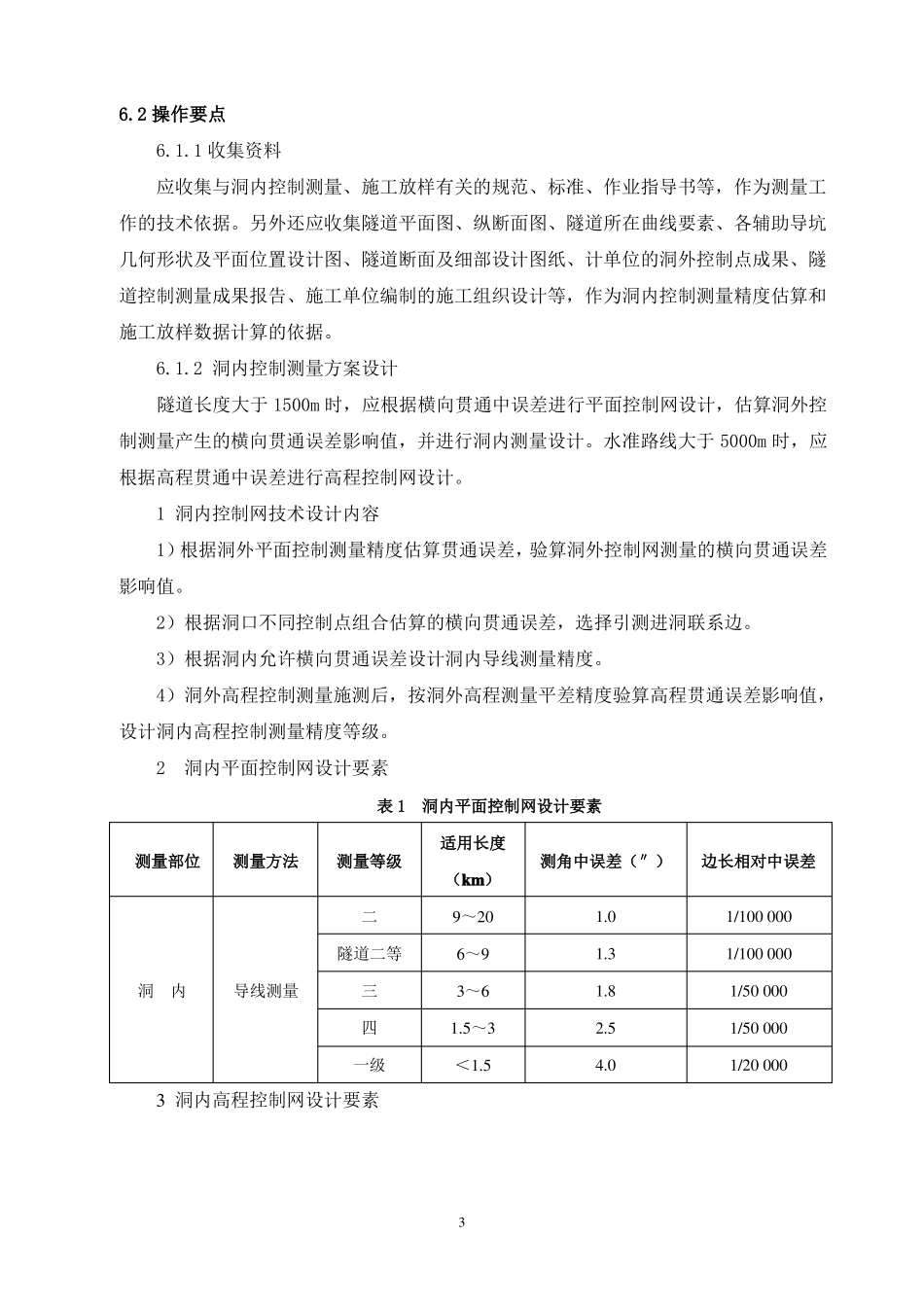

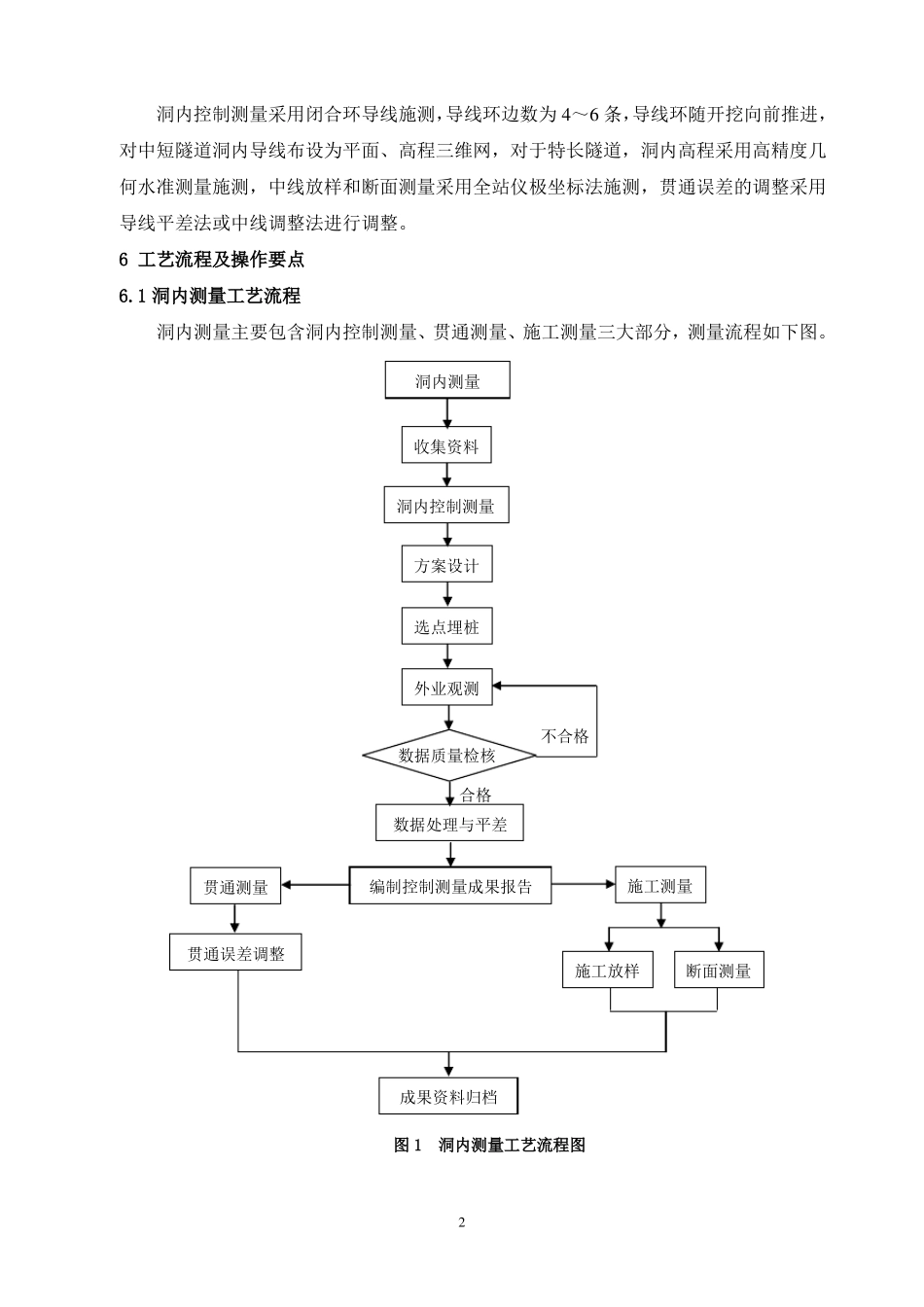

隧道洞内测量QB/ZTYJGYGF-SD-0402-2011第五工程有限公司谯生有1 前言1.1 工艺工法概况洞内测量的主要目的是使隧道各开挖面之间正确贯通，洞内各结构物建筑界限满足规范要求，主要测量内容有洞内控制测量、贯通测量、施工测量。70 年代以前，洞内控制测量多采用钢尺量距导线，中线测量多采用偏角法、正倒镜穿线法，断面测量一般采用皮尺花杆进行测量。70 年代以后，随红外测距仪、全站仪广泛应用于测量领域，洞内控制测量采用光电测距导线，中线放样多采用极坐标法，断面测量采用全站仪极坐标法进行测量。1.2 工艺原理在隧道洞内布设导线点，自洞外控制网向洞内导线点引测坐标、高程，保证洞内外导线点成果为统一的坐标系统，利用洞内导线点成果指导隧道的开挖、衬砌，确保相邻贯通面正确贯通，隧道几何尺寸满足界限要求。2 工艺工法特点应用全站仪导线测量测设洞内控制点坐标，水准测量或者光电测距三角高程测量测量洞内水准点高程，采用全站仪极坐标法进行施工放样和断面测量，利用常规测量仪器即可完成洞内测量任务，测量原理简单，测量工艺经济合理。3 适用范围适用于铁路、公路、地铁、水利、水电、矿山等隧道工程洞内测量。4 主要引用标准《铁路工程测量规范》TB10101《高速铁路工程测量规范》TB 10601《城市轨道交通工程测量规范》GB50308《公路勘测规范》JTG C10《水利水电工程测量规范（规划设计阶段）》SL 197《工程测量规范》GB 500265 洞内测量施测方法1洞内控制测量采用闭合环导线施测，导线环边数为 4～6 条，导线环随开挖向前推进，对中短隧道洞内导线布设为平面、高程三维网，对于特长隧道，洞内高程采用高精度几何水准测量施测，中线放样和断面测量采用全站仪极坐标法施测，贯通误差的调整采用导线平差法或中线调整法进行调整。6 工艺流程及操作要点6.1 洞内测量工艺流程洞内测量主要包含洞内控制测量、贯通测量、施工测量三大部分，测量流程如下图。洞内测量收集资料洞内控制测量方案设计选点埋桩外业观测不合格数据质量检核合格数据处理与平差贯通测量编制控制测量成果报告施工测量贯通误差调整施工放样断面测量成果资料归档图 1洞内测量工艺流程图26.2 操作要点6.1.1 收集资料应收集与洞内控制测量、施工放样有关的规范、标准、作业指导书等，作为测量工作的技术依据。另外还应收集隧道平面图、纵断面图、隧道所在曲线要素、各辅助导坑几何形状及平面位置设计图、隧道断面及细部设计图纸、计单位的洞外控制...
