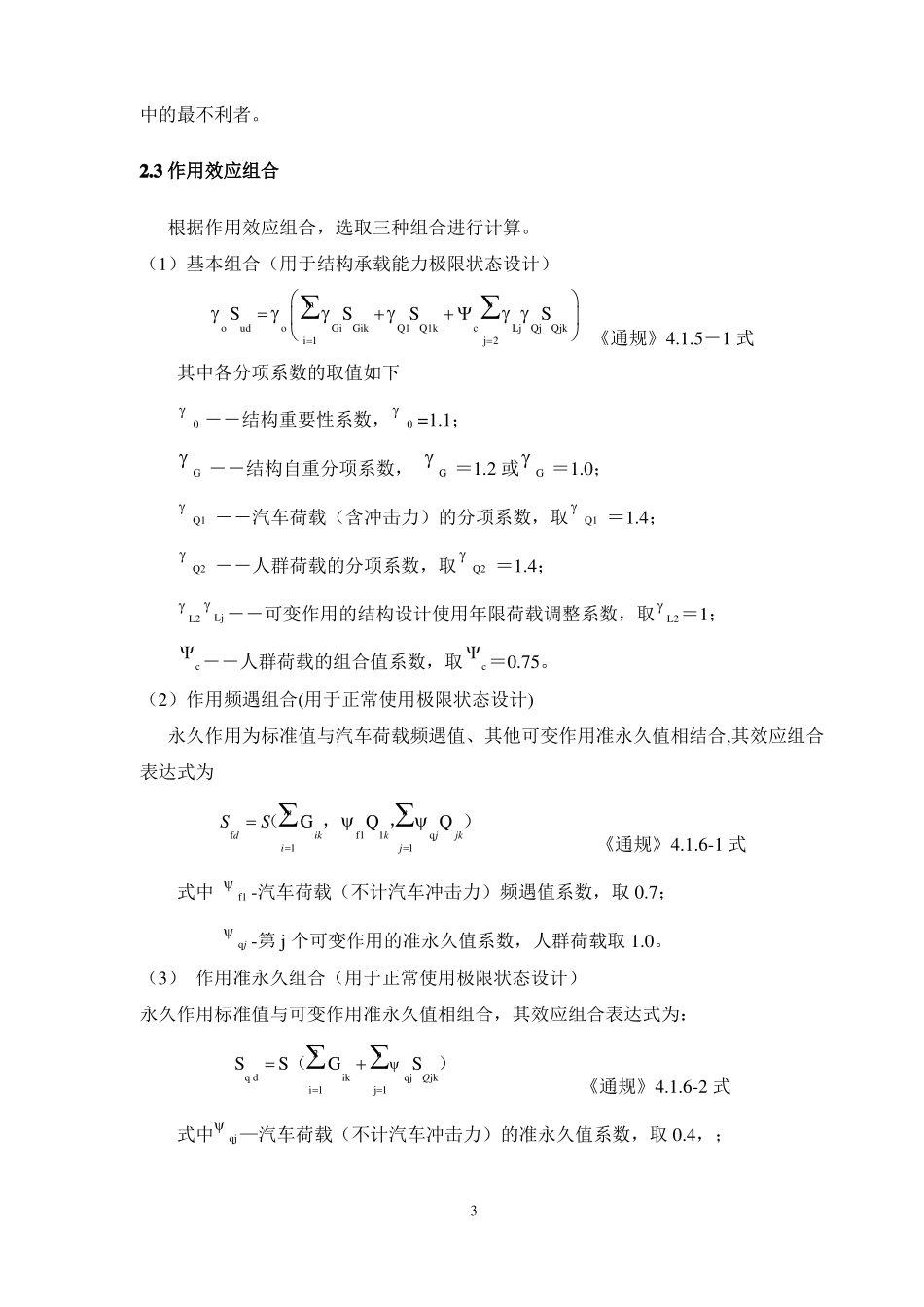

胡家中桥人行道板计算1 技术标准和设计参数1.1 技术标准1.1.1 桥梁设计安全等级:一级1.1.2 车辆荷载等级:城—A 级1.1.3 桥面纵坡:0.7%1.1.4 行车道横坡:1.5%(单幅单向坡)1.1.5单幅桥面宽度:3.75 米(人行道含护栏)+2 米(绿化带)+11.75(行车道)+0.5米(防撞护栏)=18 米。1.1.6 人行道板铺装:60mm 透水砖+30mmM15 砂浆1.1.7 人行道人群荷载:取 q 人群=5 kN / m2或 1.5KN 的竖向集中力作用在一块构件上,分别计算,取其不利者。1.1.8 人行道板结构厚度:h=8.0cm单块人行道板尺寸1630×490×80mm,采用 C30 混凝土,轴心抗压设计强度fcd=13.8MPa,轴心抗拉设计强度 ftd=1.39MPa,弹性模量 Ec=3.0×104MPa;钢筋采用HPB300 钢筋,抗拉设计强度 fsd=250Mpa,弹性模量 Es=2.1×105MPa。图 1.1 人行道立面图 11.2 设计规范1.2.1 《公路工程技术标准》(JTG B01-2014)1.2.2 《公路桥涵设计通用规范》(JTG D60-2015)1.2.3 《城市桥梁设计规范》(CJJ11-2011)1.2.4 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)1.2.5 《公路桥涵施工技术规范》(JTG/T F50-2011)2 内力计算2.1 永久作用效应计算(1)人行道板自重 G1G1=0.04×25=1KN/m(2)人行道板铺装 G2人行道板铺装上层采用 6cm 透水砖,下层为 3cmM15 砂浆,则单块人行道板上每延米铺装重为G2=(0.06×0.5×18+0.03×0.5×20)=0.84KN/m由上述得人行道板每延米总重力为G=G1+G2=1.84KN/m表 2-1 人行道板永久作用效应计算表作用种类G1G2G作用(KN/m)10.841.84计算跨径(m) 跨中弯矩(KN.m)支点剪力(KN)1.551.551.550.300.250.550.780.651.432.2 可变作用效应计算根据《城市桥梁设计规范 CJJ11-2011》10.0.5 条,人行道板的人群荷载按 5kPa或 1.5KN 的竖向集中力作用在一块构件上,分别计算,取其不利者。5kpa 的人群荷载作用在人行道板上,计算跨径取 1.55m(净跨径 1.45+半个支撑宽度 0.05×2),算得简支板跨中弯矩为0.75KN.m,支点剪力为 1.94KN,为两种工况2中的最不利者。2.3 作用效应组合根据作用效应组合,选取三种组合进行计算。(1)基本组合(用于结构承载能力极限状态设计)n mo Sud o GiSGik Q1SQ1k cLjQjSQjk j2 i1 《通规》4.1.5-1 式其中各分项系数的取值如下0 ――结构重要性系数, 0 =1.1;G ――结构自重分项...
