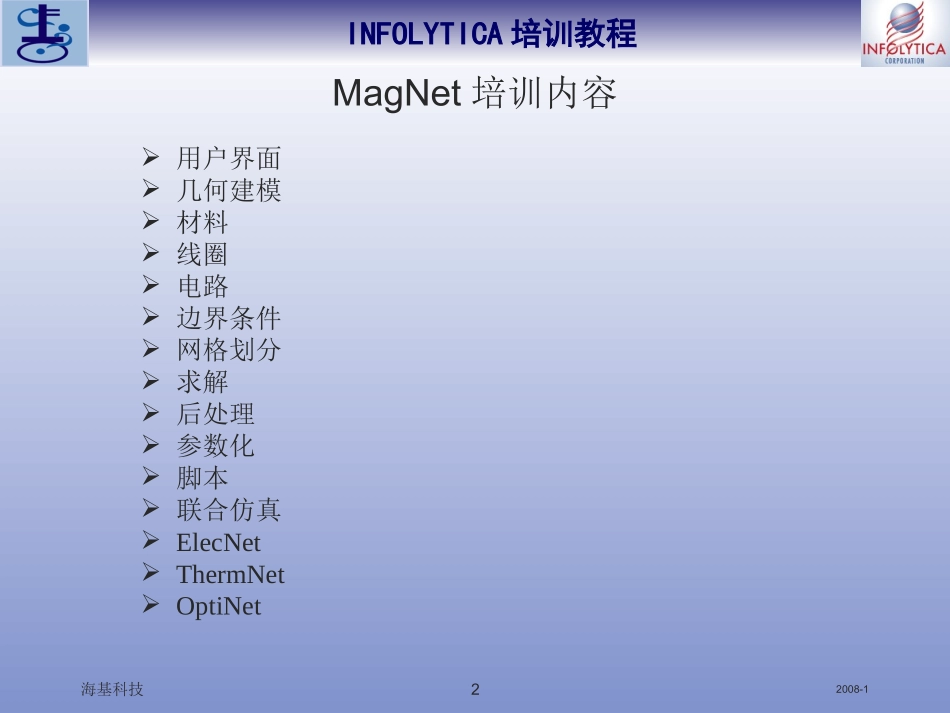

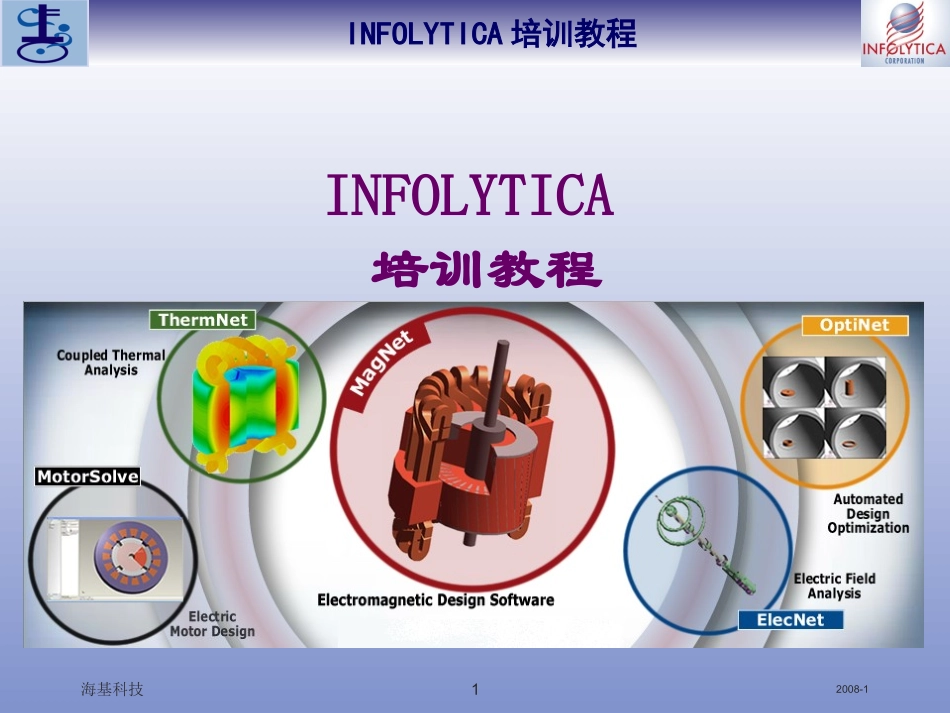

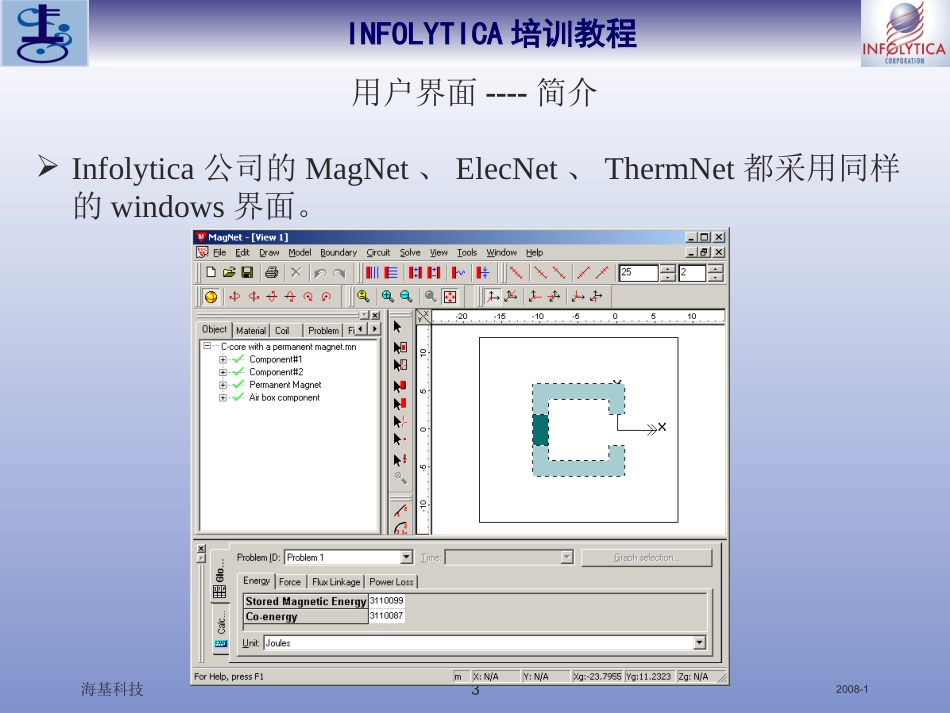

2008-1海基科技1INFOLYTICA培训教程INFOLYTICA培训教程2008-1海基科技2INFOLYTICA培训教程MagNet培训内容用户界面几何建模材料线圈电路边界条件网格划分求解后处理参数化脚本联合仿真ElecNetThermNetOptiNet2008-1海基科技3INFOLYTICA培训教程用户界面----简介Infolytica公司的MagNet、ElecNet、ThermNet都采用同样的windows界面。2008-1海基科技4INFOLYTICA培训教程用户界面----简介界面的主要组成下拉菜单：提供命令用来建立、求解和分析模型；工具条：常用菜单命令的快捷方式；四个非常有用的管理栏：用来对模型的管理和数据的输入输出；显示区：用来建立模型、显示网格和求解结果。2008-1海基科技5INFOLYTICA培训教程用户界面----简介右键属性功能：Infolytica右键属性功能非常强大，首先选择对象，然后点右键属性，可以对对象的各种属性参数进行修改设置。2008-1海基科技6INFOLYTICA培训教程用户界面----简介界面的功能建立或者导入模型赋材料特性加载激励，例如，线圈划分网格通过参数化形成不同的工况加载边界条件、求解模型后处理采用脚本定义自动任务2008-1海基科技7INFOLYTICA培训教程用户界面----简介界面用户个性化移动工具条添加、删去工具通过脚本增加菜单2008-1海基科技8INFOLYTICA培训教程用户界面----工程栏工程栏：用来管理工程；它包括对象页面、材料页面、线圈页面、工况页面、场图页面以及显示页面。2008-1海基科技9INFOLYTICA培训教程用户界面----工程栏工程栏采用树形排列以方便管理模型，例如：查看模型如何建立直接隐藏模型中的部件快速找到各种各样的部件2008-1海基科技10INFOLYTICA培训教程用户界面----工程栏对象的展开和收拢点击对象左边的+号展开对象点击对象左边的-号收拢对象右键点击页面的名称可以展开或收拢该页面下的所有对象对象名称的更改2008-1海基科技11INFOLYTICA培训教程用户界面----工程栏对象页面是工程栏中首要的页面；对象页面的作用：显示整个模型（部件、线圈、边界条件、电路部件、切片）并快速的连接他们的属性；快速选择模型的各个组成成分，例如选择显示区看不到的面用来生成线圈；通过右键属性控制部件是否visible或者是否disable；通过调整部件的排列顺序来决定优先级；可以在边界条件和运动部件对象中快速添加或者删除某些部件。2008-1海基科技12INFOLYTICA培训教程用户界面----工程栏材料页面是用来管理材料的；工况页面显示参数化模型的不同工况；2008-1海基科技13INFOLYTICA培训教程用户界面----工程栏显示页面用来控制和设置显示区所显示的图层的；2008-1海基科技14INFOLYTICA培训教程用户界面----工程栏线圈页面显示模型中建立的线圈和其属性；场图页面显示求解后的场图；2008-1海基科技15INFOLYTICA培训教程用户界面----显示区显示区是用户建立模型、显示网格和场图的地方；2008-1海基科技16INFOLYTICA培训教程用户界面----显示区显示区可以包含很多不同的窗口；通过菜单下windows下newwindows新建不同的窗口，每个窗口可以显示不同的内容2008-1海基科技17INFOLYTICA培训教程用户界面----显示区通过工程栏显示页面对显示区的图形属性进行设置；在显示页面选择显示区的图层，点右键属性即可修改设置；2008-1海基科技18INFOLYTICA培训教程用户界面----显示区显示模式----轮廓线模式2008-1海基科技19INFOLYTICA培训教程用户界面----显示区显示模式----实体模式2008-1海基科技20INFOLYTICA培训教程用户界面----显示区显示模式----初始2D网格2008-1海基科技21INFOLYTICA培训教程用户界面----显示区显示模式----初始3D网格2008-1海基科技22INFOLYTICA培训教程用户界面----显示区显示模式----求解网格2008-1海基科技23INFOLYTICA培训教程用户界面----显示区显示模式----场图2008-1海基科技24INFOLYTICA培训教程用户界面----显示区多个窗口，表达不同的内容2008-1海基科技25INFOLYTICA培训教程用户界面----显示区通过工程栏显示页面的不同的view对显示区的图层进行控制2008-1海...
