PDPS培训教程VIP免费

PDPS培训教程_第1页
1/229
PDPS培训教程_第2页
2/229
PDPS培训教程_第3页
3/229

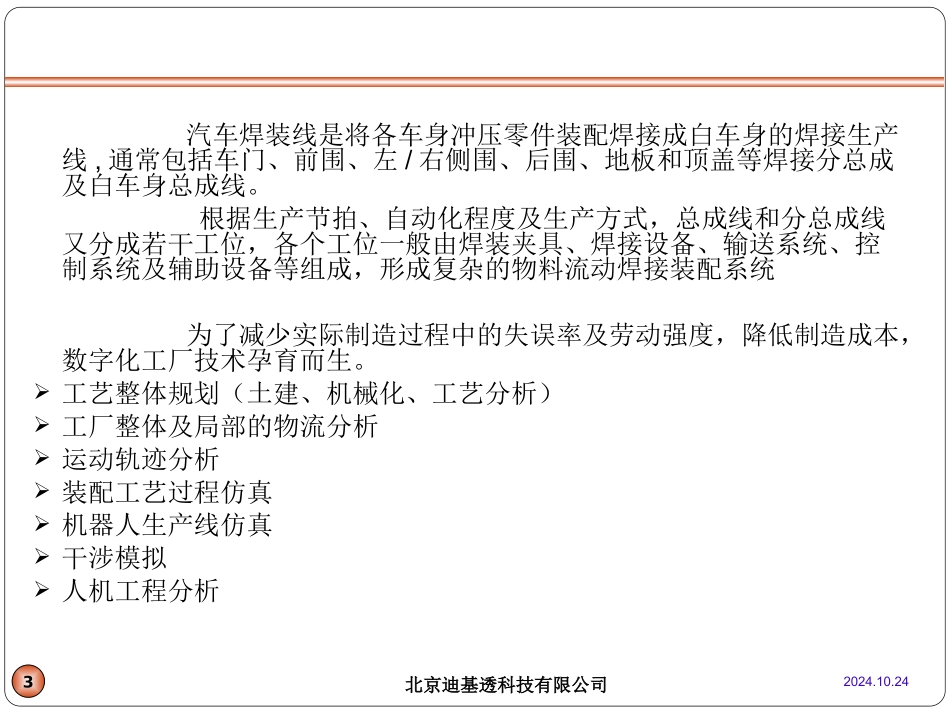

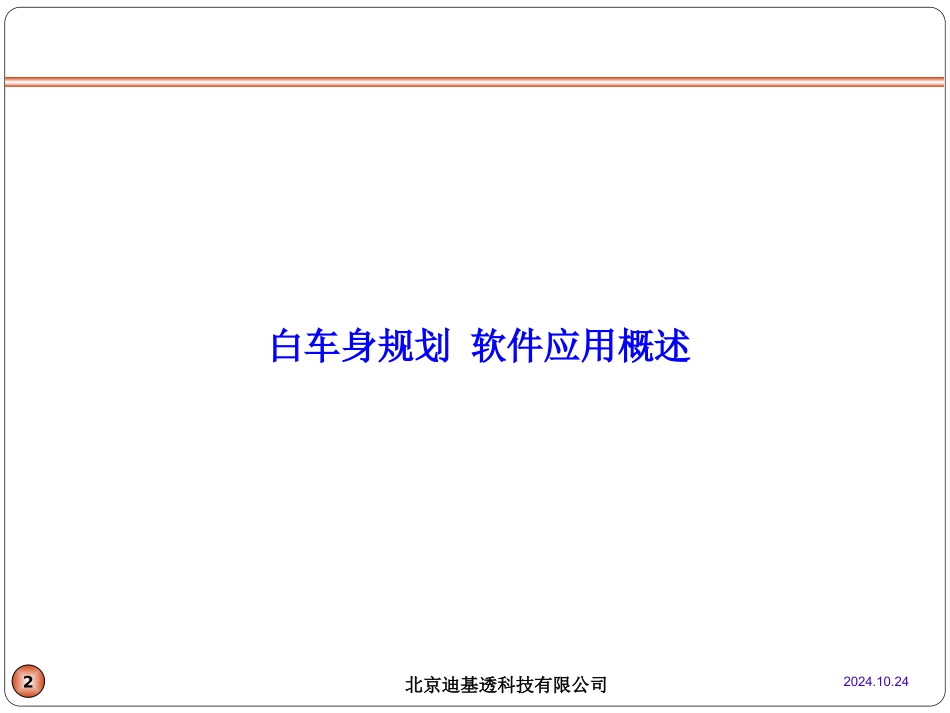

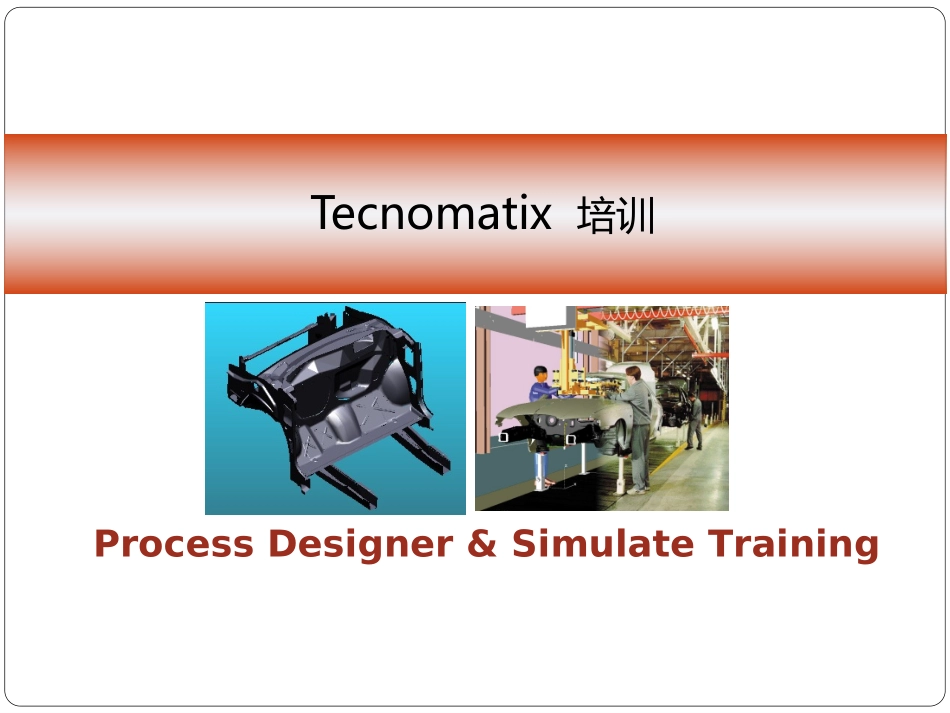

Tecnomatix培训ProcessDesigner&SimulateTraining2024.10.242北京迪基透科技有限公司白车身规划软件应用概述2024.10.243北京迪基透科技有限公司汽车焊装线是将各车身冲压零件装配焊接成白车身的焊接生产线,通常包括车门、前围、左/右侧围、后围、地板和顶盖等焊接分总成及白车身总成线。根据生产节拍、自动化程度及生产方式,总成线和分总成线又分成若干工位,各个工位一般由焊装夹具、焊接设备、输送系统、控制系统及辅助设备等组成,形成复杂的物料流动焊接装配系统为了减少实际制造过程中的失误率及劳动强度,降低制造成本,数字化工厂技术孕育而生。工艺整体规划(土建、机械化、工艺分析)工厂整体及局部的物流分析运动轨迹分析装配工艺过程仿真机器人生产线仿真干涉模拟人机工程分析2024.10.244北京迪基透科技有限公司产品开发简单流程描述2024.10.245北京迪基透科技有限公司TECNOMATIX焊装解决方案的构成ProcessDesignerProcessSimulate&Robcad工艺规划、数据管理机器人仿真验证、人机仿真、离线编程2024.10.246北京迪基透科技有限公司TECNOMATIX解决方案详细描述22导入零导入零件件CADCAD模型模型零件明细表零件明细表焊点及属性焊点及属性1133零件分零件分组组44导入焊导入焊点点55将焊点分将焊点分配给零件配给零件66确认焊点属确认焊点属性性77建立工序建立工序WorkPerformedwithProcessDesignerWorkPerformedwithProcessSimulateProcessSimulate1010焊枪的优焊枪的优化选择化选择99焊接路径检焊接路径检验验88形成焊接工形成焊接工艺艺1111将焊枪分配将焊枪分配给焊点给焊点1212储存工位储存工位输出输出ROBCADROBCAD建立工位文件建立工位文件2024.10.247北京迪基透科技有限公司系统配置软件环境eM-Server服务端支持Windows2000SP4,WindowsXPSP2/SP3,Windows2003SP1eM-Power客户端支持Windows2000SP4,WindowsXPSP2/SP3eM-Power软件版本:Teconmatix9.1其它主要应用软件:oracle10g、AutoCAD硬件环境最低配置推荐配置CPU1.0GHz2.4GHz或更高内存1G2G显卡基本配置独显512MB虚拟内存2GB4GB硬盘空间20GB20GB2024.10.248北京迪基透科技有限公司第一章ProcessDesigner&Simulate概述2024.10.249北京迪基透科技有限公司1.1ProcessDesigner&Simulate软件介绍1.2ProcessDesigner&Simulate工作模式1.3ProcessDesigner基本界面1.4ProcessDesigner基本操作第一章ProcessDesigner&Simulate概述2024.10.2410北京迪基透科技有限公司–生产信息管理–制造过程规划1.1ProcessDesigner&Simulate软件介绍2024.10.2411北京迪基透科技有限公司优点:–是一个多层数据库结构,将产品信息与产品制造特征、制造资源和制造工艺关联在一起,这种关联关系贯穿于整个产品生产制造过程中。–为整个产品制造过程提供了完整的框架,可以更好的匹配和简化产品制造的规划过程。–可以进行生产过程的规划、分析、确认和优化。–通过不同规划团队间的协同作业,ProcessDesigner大大缩短了产品生命周期,使制造过程的规划变得更加简单。–提供了一种简单的逻辑结构,使之可以对所有制造信息进行关联和控制。–是UGSTeamcenterManufacturing产品的组成部分。1.1ProcessDesigner&Simulate软件介绍2024.10.2412北京迪基透科技有限公司•三层数据结构–Oracle数据库–eMServer–ClientOracleDBeMServerProcessDesignerClientsWebServerWebClientseMSeMSInternet1.1.1数据结构2024.10.2413北京迪基透科技有限公司•ProcessDesigner的数据存放在两个位置:–Systemroot:与eMdatabase中的节点相关的所有外部文件都存储在此路径下(主要包括如产品和资源的3D、excel、AutoCAD文件等)–Oracle数据库:存储项目的所有对象节点及其关联关系(实时读写)GroupofProjectsProjectsTreesofProduct,Operations,Resources,&MfgFeaturesNodes(Product,Operations,Resources,&MfgFeatures)AttributesOracleDatabase1.1.1数据结构2024.10.2414北京迪基透科技有限公司SysrootAttachmentCustomizationDocumentGeneralIconsLIBOutputPictureReceiveRobprojectReportTuneCellsxmlFilesProductResource存储系统中Att...
