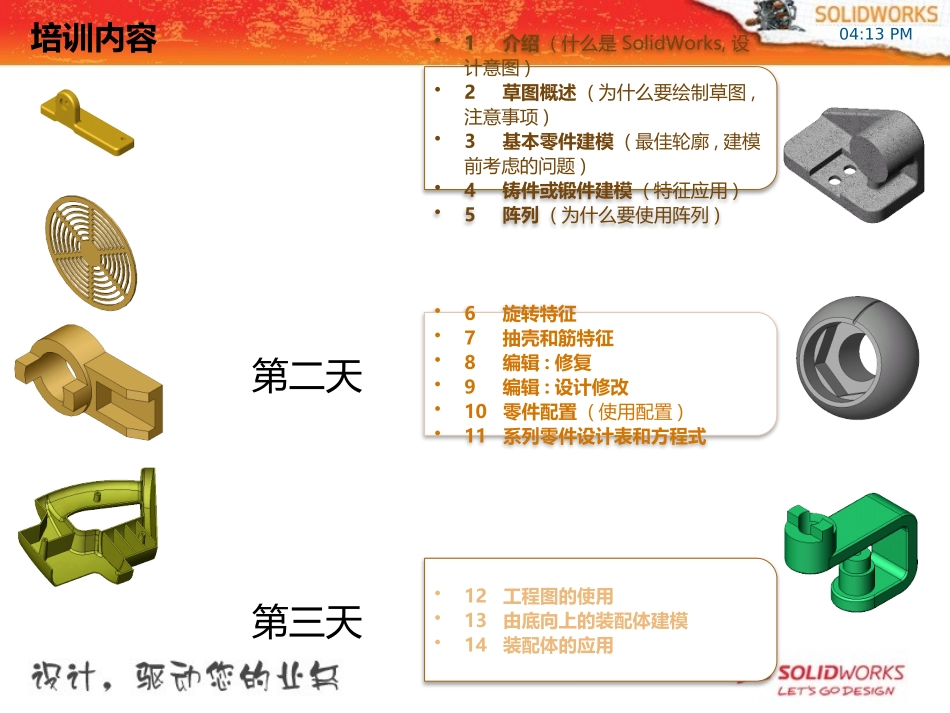

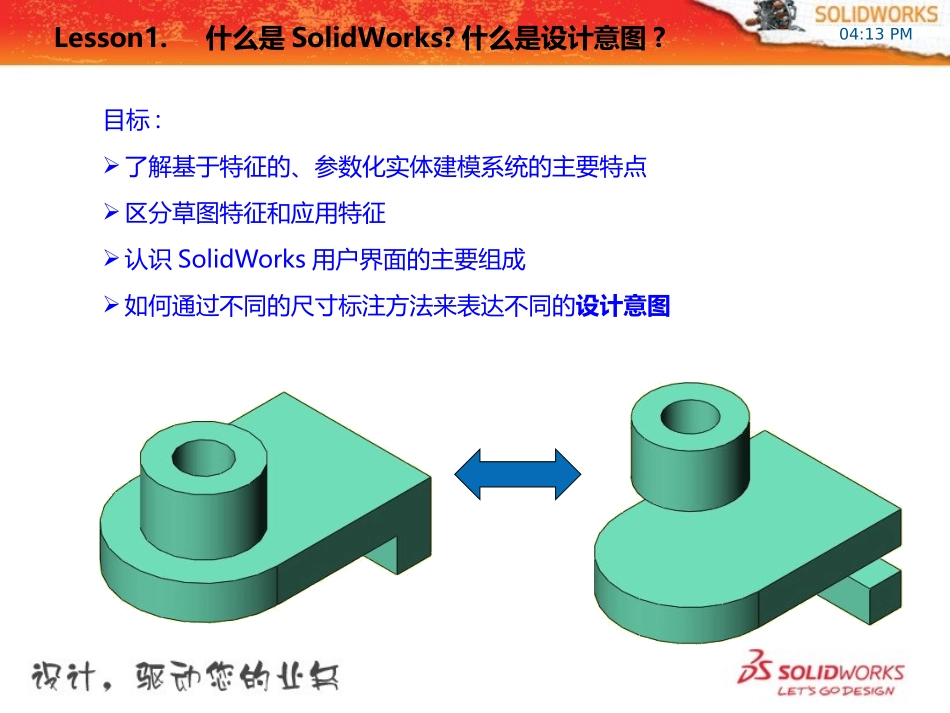

inspirationSolidWorksEPATraining联系我培训内容第一天•1介绍(什么是SolidWorks,设计意图)•2草图概述(为什么要绘制草图,注意事项)•3基本零件建模(最佳轮廓,建模前考虑的问题)•4铸件或锻件建模(特征应用)•5阵列(为什么要使用阵列)第二天•6旋转特征•7抽壳和筋特征•8编辑:修复•9编辑:设计修改•10零件配置(使用配置)•11系列零件设计表和方程式第三天•12工程图的使用•13由底向上的装配体建模•14装配体的应用04:13PMLesson1.什么是SolidWorks?什么是设计意图?目标:了解基于特征的、参数化实体建模系统的主要特点区分草图特征和应用特征认识SolidWorks用户界面的主要组成如何通过不同的尺寸标注方法来表达不同的设计意图04:13PM第一章.什么是SolidWorks软件它取用了大家所熟悉的Windows图形用户界面。如Windows的操作包括Windows风格的拖/放、点击、剪切/粘贴都可以直接在solidWorks中应用，所以相对其它的3D软件，solidWorks是易学易用和操作方便的3D软件。全相关：可以建立全相关的三维实体模型，也就是说：零件、装配体和工程图的相关性体现在当其中一个文档或视图改变的时候，其它所有文档和视图也自动相应改变。04:13PMSolidWorks机械设计自动化软件是一个基于特征的参数化3D实体建模设计工具。基于特征:正如装配体是由很多单独的零件组成一样，solidworks中的零件模型是由许多单独的元素组成；这些元素被称为特征.特征我们可以通过基本的建模或高级的建模来生成3D的模型，然后再生成工程图或装配体，标准版的solidworks除了上面说到的功能外还包含了铸造、钣金、焊件的一套完整工具。(管、螺钉等)特征可分为草图特征和应用特征草图特征:基于二维草图的特征,通常该草图可通过拉伸,旋转,扫描或放样来生成实体.应用特征:直接创建在实体模型上的特征,如圆角和倒角等参数化：用于创建特征的尺寸与关系可以被记录并存于设计模型中。（制造）驱动尺寸：创建特征时所用的尺寸几何关系：草图几何体之间的平行、相切、同心等04:13PMSolidWorks用户界面菜单栏设计树参考三重轴图形区域命令管理器任务窗格04:13PM状态栏SolidWorks用户界面菜单任务窗格工具栏：显示、摆放FeatureManager设计树FeatureManager是SW中一个独特部分，它可视地显示零件或装配体的所以特征，当特征创建好后就会加入到FM设计树里，因而它包含了建模操作的时间顺序，用户可通过它来编辑修改零件或装配体的特征PropertyManager：系统反馈：表示用户正在选择什么或系统希望用户选择什么鼠标反馈符号：点、边、面、尺寸标注CommandManager：协助初用者的命令管理器，可以显示或消除带文本的大按钮04:13PM打开与保存文件：ＳＷ是一个随机存储的ＣＡＤ系统当打开一个文件时：从固定储存器（硬盘、软盘、压缩盘和光盘）随机存储器（内存）保存文件：将数据从随机存储器固定存储器前导视图工具栏：透明工具栏，包含许多常用视图操作命令重建：用于更新数据读取复制写入相关视图的介绍04:13PM选项系统属性:在系统属性中的选项,一旦设置并保存后,将影响所有SW文档文件属性:某些设置可以应用到每一个文件中,这些属性可随文件一起保存,并且不会因为文件在不同系统环境打开而变化04:13PM1.鼠标中键功能：旋转视图：中键平移或滚动视图：Ctrl+中键缩放视图：Shift+中键2.鼠标右键:鼠标笔势3.快捷键：S------------------------------------快捷命令栏F------------------------------------全屏方向键-------------------------------旋转视图Shift+方向键-------------------------90度旋转视图Alt+左右键---------------------------垂直屏幕旋转Ctrl+方向键--------------------------平移视图Shift+z----------------------------放大Ctrl+1、2、3、4、5、6、7-------------前后左右上下*自定义快捷键04:13PM二.设计意图：设计意图是决定零件如何建立及零件修改后如何变化的计划。1.体现设计意图的因素：草图几何关系尺寸特征方程式Demo：草图如何影响设计意图；特征如何影响设计意图；Lesson01\CaseStudy\DesignI...
