第三视图及第一视图的基本知识

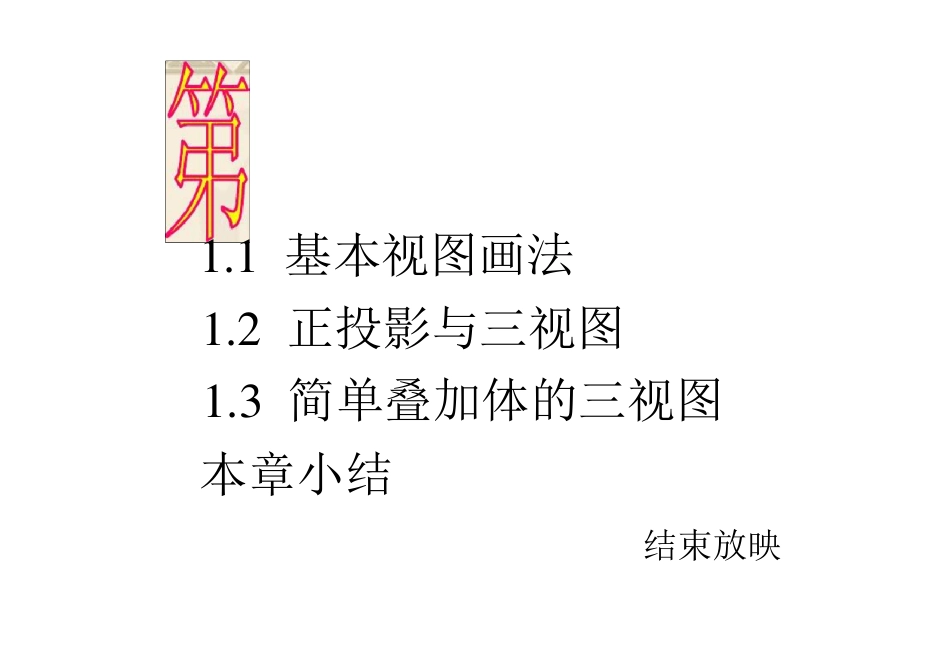

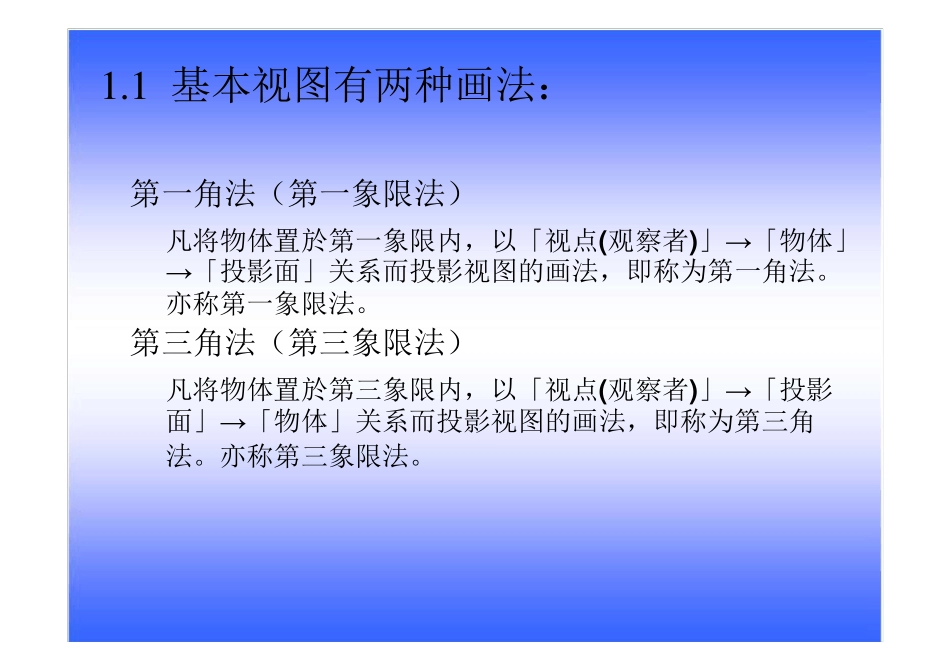

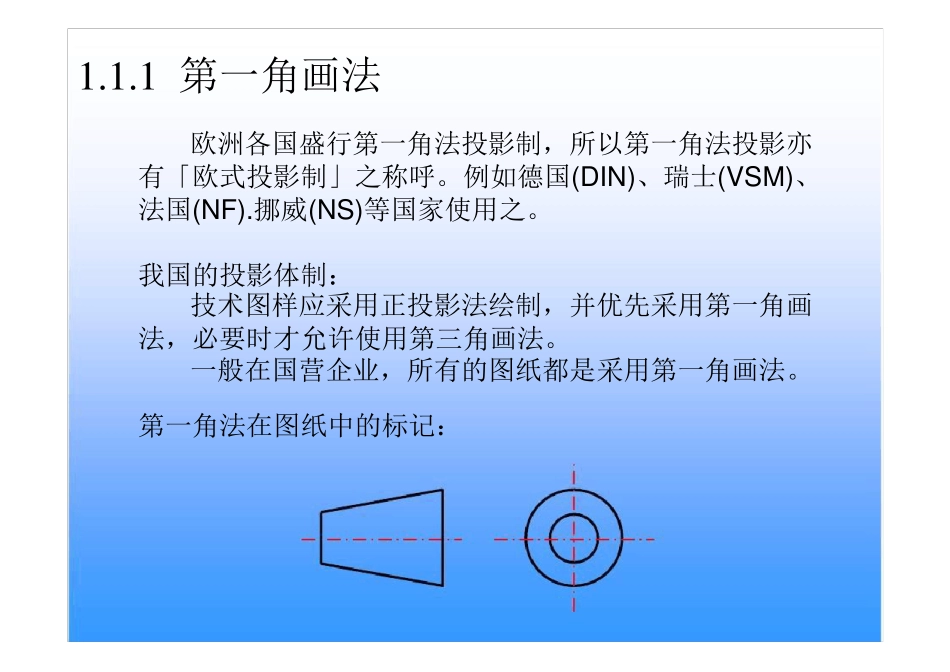

1 .1 基本视图画法 1 .2 正投影与三视图 1 .3 简单叠加体的三视图 本章小结 结束放映 1 .1 基本视图有两种画法： 第一角法（第一象限法） 凡将物体置於第一象限内，以「视点(观察者)」→「物体」 →「投影面」关系而投影视图的画法，即称为第一角法。 亦称第一象限法。 第三角法（第三象限法） 凡将物体置於第三象限内，以「视点(观察者)」→「投影 面」→「物体」关系而投影视图的画法，即称为第三角 法。亦称第三象限法。 1 .1 .1 第一角画法 欧洲各国盛行第一角法投影制，所以第一角法投影亦 有「欧式投影制」之称呼。例如德国(DIN)、瑞士(VSM)、 法国(NF).挪威(NS)等国家使用之。 我国的投影体制： 技术图样应采用正投影法绘制，并优先采用第一角画 法，必要时才允许使用第三角画法。 一般在国营企业，所有的图纸都是采用第一角画法。 第一角法在图纸中的标记： 第一角画法：左视图放右边，右视图放左边，上视图放下面， 依此类推 (如下图) 仰视图 主视图 图 俯视图 a) 图 后视 图 1 .1 .2 第三角画法 美国采用第三角投影制，故有「美式投影制」之称呼。 除美国(ANSI)外，尚盛行於美洲地区。 第三角法在图纸中的标记： 第三角画法：左视图放左边，右视图放右边，上视图放上面， 依此类推(如下图) 顶视图 图 左视 图 前视图 右视 图 底视图 b )投影面的展开 1 .1 .3 第三角画法与第一角画法的比较 后 第三角画法 上 上 左 顶视 右 左 主视 右 后 前 前 上 上 下 后 左视 下 左 前视 右 前 后 左 右 右视 俯视 下 下 前 第一角画法 ⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同 1 .2 正投影与三视图 1正投影法：投影光 线相互平行并且投影 光线与投影平面垂直 时，在投影平面上得 到物体视图的方法。 1 .2 .1 正投影的基本特征 真实性 积聚性 收缩性 思考题： 下面是一物体正投影得到的一张图，你能 看出它是什么形状嘛？ 问题:1.一个方向的投影能不能完整地表 达物体的形状和大小 ，能不能区分不同 的物体？ 答案：不能 怎样才能更完整地表达物体的形状和大小呢？ 答案:多方向投影（三视图）. 1 .2 .2 三视图的形成 a.正面投影面用“V”标记； b.侧面投影面用“W”标记； c.水平投影面用“H”标记； 三投影面之间两两的交线 称为投影轴，分别用OX、OY、OZ 表示； 三根轴的交点Ｏ 称...
