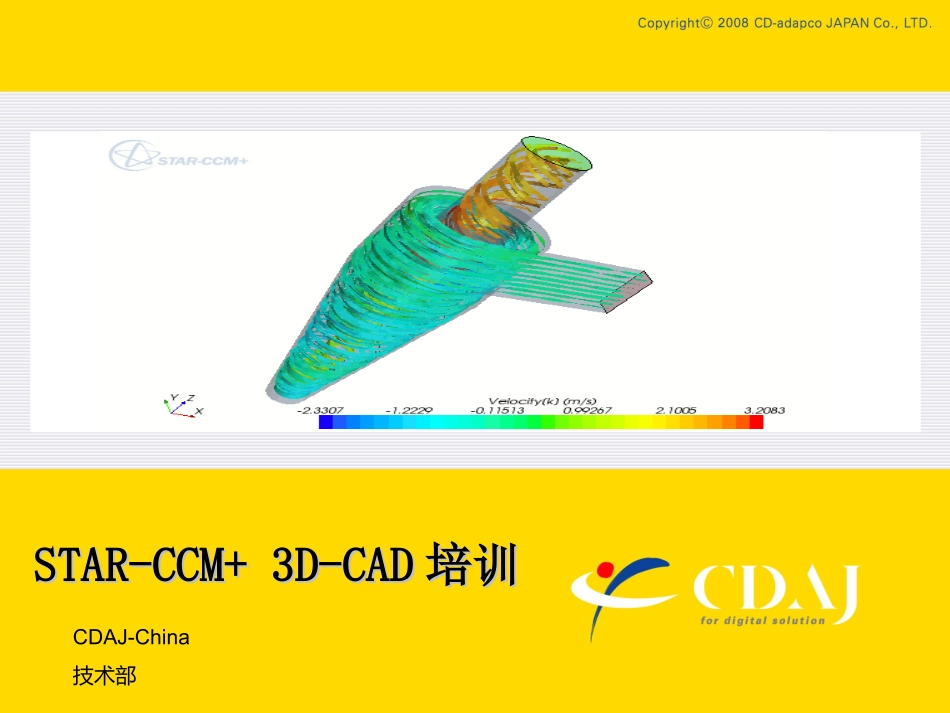

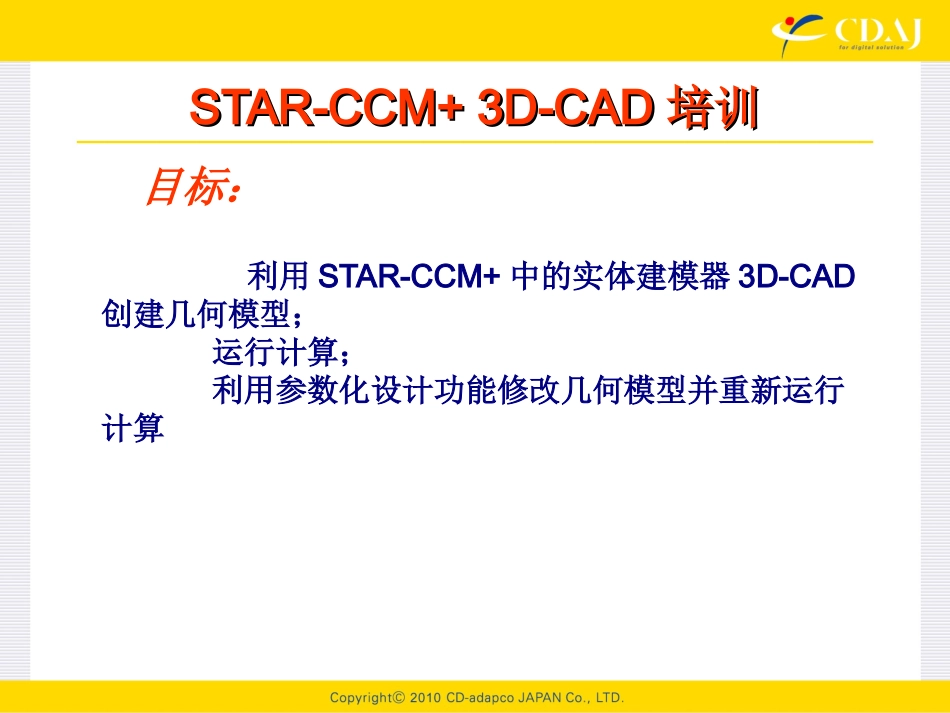

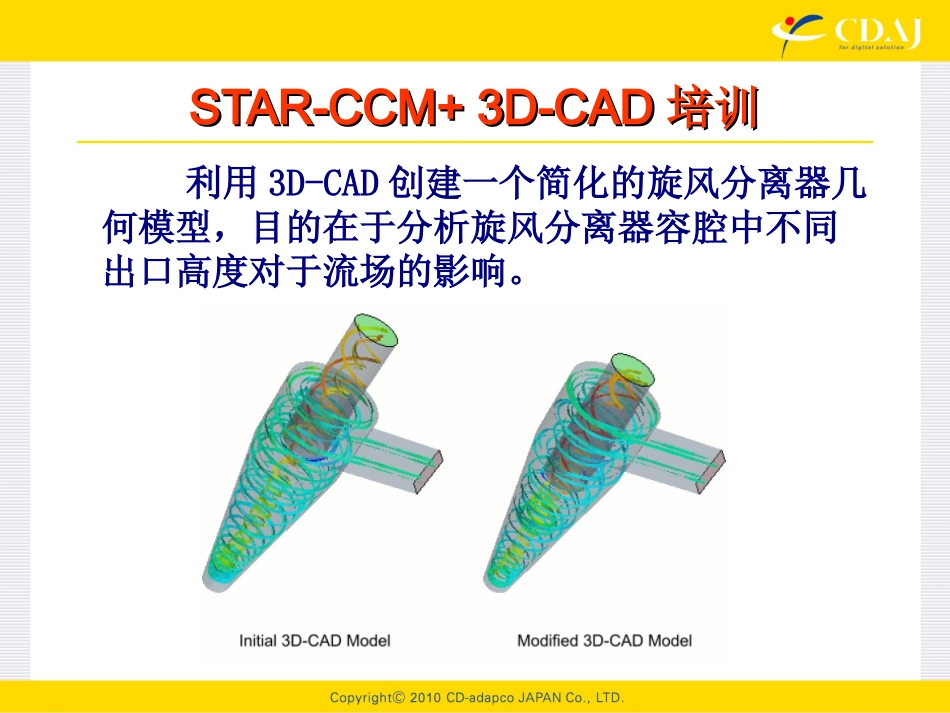

STAR-CCM+3D-CADSTAR-CCM+3D-CAD培训培训CDAJ-China技术部STAR-CCM+3D-CADSTAR-CCM+3D-CAD培训培训目标：利用STAR-CCM+中的实体建模器3D-CAD创建几何模型；运行计算；利用参数化设计功能修改几何模型并重新运行计算STAR-CCM+3D-CADSTAR-CCM+3D-CAD培训培训利用3D-CAD创建一个简化的旋风分离器几何模型，目的在于分析旋风分离器容腔中不同出口高度对于流场的影响。STAR-CCM+3D-CADSTAR-CCM+3D-CAD培训培训本教程中将介绍以3D-CAD的几个基本概念，如下：创建新的3D-CAD模型创建草图并施加约束和尺寸旋转和拉伸草图指定面在解析中使用3D-CAD模型修改几何模型并重新运算目录目录创建几何模型创建Geometryparts分配新Region生成网格设置模型生成Scalarscene运行计算后处理—生成流线Streamlinesscene修改几何模型、重新运行计算总结新建新建simulationsimulation启动STAR-CCM+，并新建一个simulation选择File>SaveAs，以cyclone.sim保存右击Geometry>3D-CADModels，选择New新建新建simulationsimulation在3D-CAD中会出现一个目标树，包括Bodies,Features和DesignParameters。同时将自动创建一个3D-CADView视图用以显示模型特征。最初，在这个视图上将显示三个初始草图平面，这三个草图平面是添加模型特征的基础。重命名：选择3D-CADModels，按F2或者右击选择Rename，将其改为Cyclone草绘旋风分离器轮廓草绘旋风分离器轮廓模型的第一个特征是一个草图，它可以定义出分离器的容腔轮廓，然后通过旋转生成一个实体。选择YZ平面作为草绘平面右击Featrue-YZ，选择CreateSketch草绘旋风分离器轮廓草绘旋风分离器轮廓单击，将草绘平面调整成与屏幕平行。草绘旋风分离器轮廓草绘旋风分离器轮廓指定草绘平面上的网格间距，使其适合于几何模型的尺寸。单击，出现gridspacing对话框，将gridspacing改为0.025mm，单击OK。鼠标操作鼠标操作调整草绘平面的位置、方向、缩放左击+拖动：旋转视图Ctrl+左击+拖动：绕单轴转动右击+拖动：移动视图中击+拖动或者单独滚动滚轮：放大/缩小鼠标操作鼠标操作利用上述操作将网格拖往屏幕下方，将网格上方的空白显示出来，如图创建直线创建直线点击，在网格上移动鼠标，鼠标末端有一个蓝色的小方框，表示网格点的位置。这个点的坐标值显示在Creatsketchentities面板中的Lineproperties框中，坐标值会随着鼠标的移动而发生变化。SnaptoGrid默认被选，鼠标点会自动跳到最近的网格线交叉点。创建直线创建直线将鼠标移动到（0.0,0.3），单击鼠标左键，生成第一个点。创建直线创建直线近似地创建第一条直线，然后利用尺寸和约束得到精确结果。按键退出草绘工具。先按退出，然后选择新的草绘实体工具。创建直线创建直线创建完第一个点后，将鼠标水平移动到第一点的左边，选择一个点，创建一条水平线。创建直线创建直线创建连续线时，软件把上一条直线的结束点默认为下一条线上起始点。重复以上操作，按如下几图，创建连续线。添加约束和尺寸添加约束和尺寸在第一条水平线上右击，选择ApplyHorizontalConstraint，完成后将在第一条水平线上出现，表示此条线已经添加了水平约束。添加约束和尺寸添加约束和尺寸选择第一条水平线，然后按住Ctrl键，选择第二条水平线，右击，选择ApplyParallelConstraint，完成后，同样会出现，表示第一条水平线和第二条水平线之间添加了平行约束。添加约束和尺寸添加约束和尺寸运用同样的方法，对第一条垂直线添加垂直约束，对第一条垂直线和第二条垂直一添加平行约束。添加约束和尺寸添加约束和尺寸选择任意一点线，右击选择ApplyLengthDimension。添加约束和尺寸添加约束和尺寸右击第一条水平线，出现Dimension对话框，输入0.075m。重复以上操作，给其他直线添加尺寸，如下图。添加约束和尺寸添加约束和尺寸完成后，视图将如下所示。添加约束和尺寸添加约束和尺寸完成其他直线的草绘，如图所示添加约束和尺寸添加约束和尺寸为了使旋风分离器的中心轴与草图平面的Y轴重合，可按如下操作进行：左击轴线上的任意一点，拖动鼠标，将这一点拖动至坐标...
