网格絮凝池设计计算

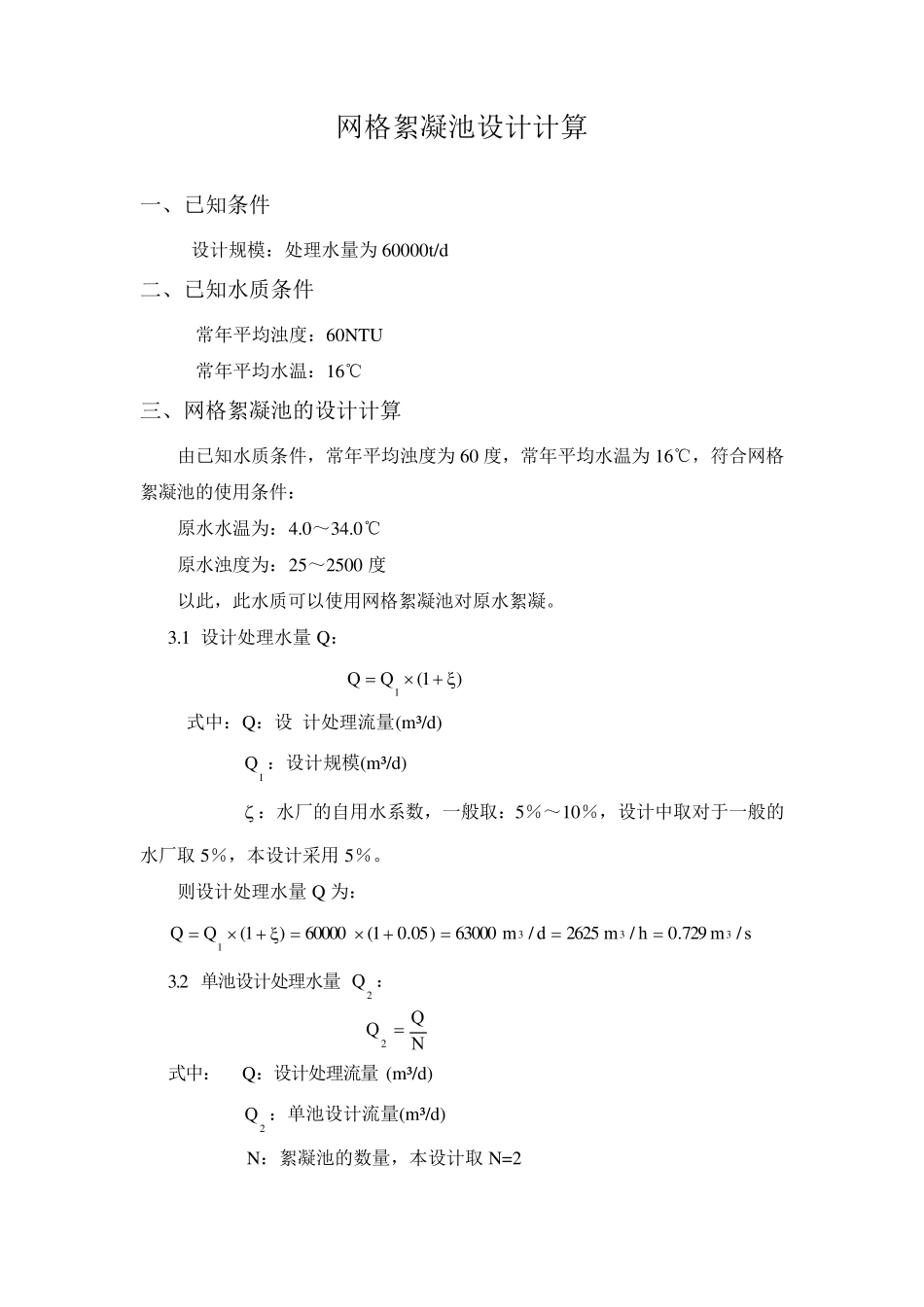

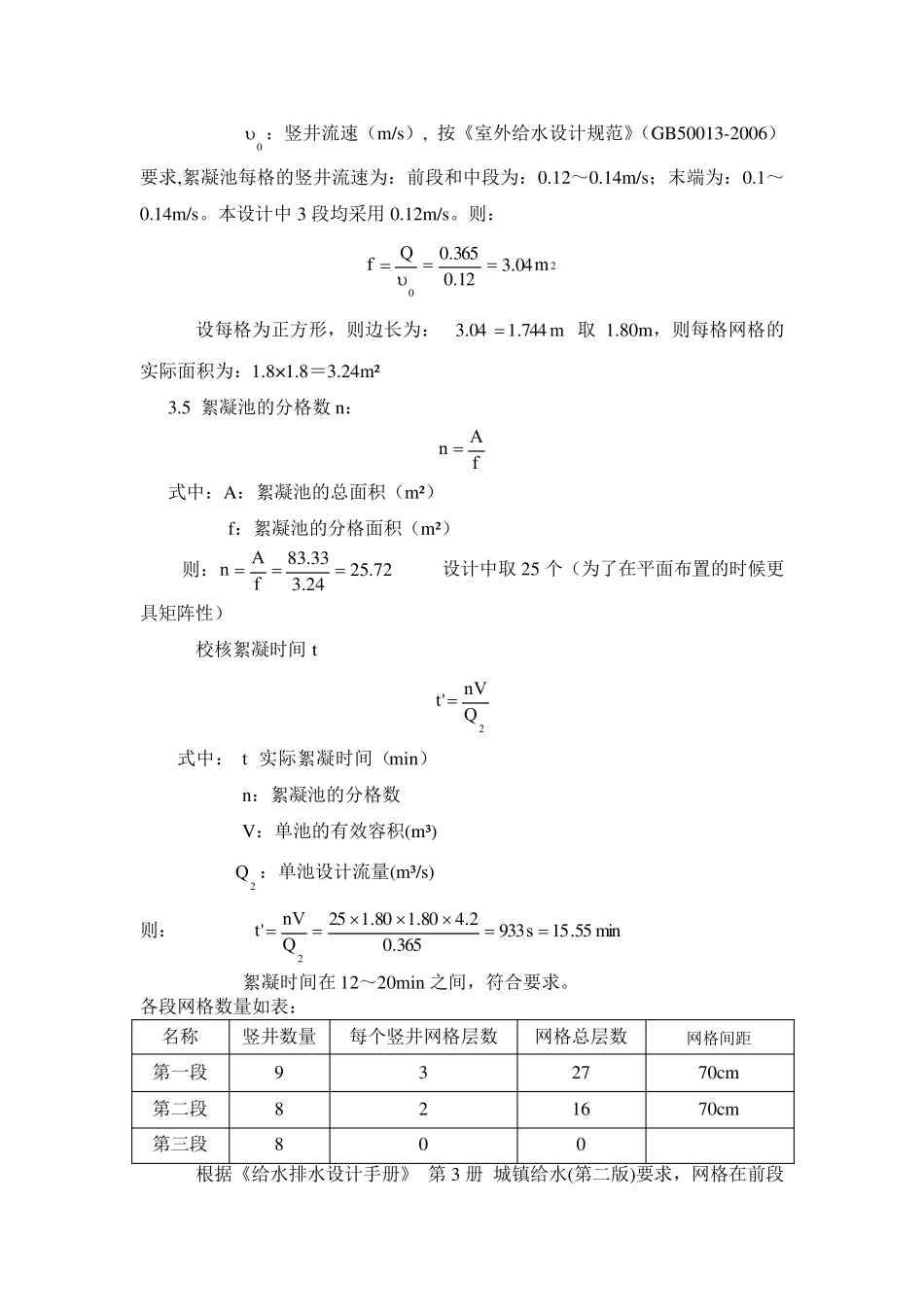

网格絮凝池设计计算 一、已知条件 设计规模：处理水量为60000t/d 二、已知水质条件 常年平均浊度：60NTU 常年平均水温：16℃ 三、网格絮凝池的设计计算 由已知水质条件，常年平均浊度为60 度，常年平均水温为16℃，符合网格絮凝池的使用条件： 原水水温为：4.0～34.0℃ 原水浊度为：25～2500 度 以此，此水质可以使用网格絮凝池对原水絮凝。 3.1 设计处理水量Q： )1(1 QQ 式中：Q：设 计处理流量(m³/d) 1Q ：设计规模(m³/d) ：水厂的自用水系数，一般取：5％～10％，设计中取对于一般的水厂取 5％，本设计采用 5％。 则设计处理水量Q 为： smhmdmQQ/729.0/2625/63000)05.01(60000)1(3331 3.2 单池设计处理水量2Q ： NQQ 2 式中： Q：设计处理流量(m³/d) 2Q ：单池设计流量(m³/d) N：絮凝池的数量，本设计取 N=2 则单池设计处理流量2Q 为： smhmdmQ/365.0/5.1312/315002630003332 3.3 絮凝池的有效容积V： 602TQV  式中： 2Q ：单池设计处理流量(m³/h) T：絮凝时间(min)，按《室外给水设计规范》（GB50013-2006）要求，絮凝时间一般宜为12～20min，用于处理低温低浊水时，絮凝时间可适当延长。本设计中采用16min 则： 3235060165.131260mTQV 3.4 絮凝池的面积A： 'HVA  式中： V：单池的有效容积(m³) H’：有效水深（m），絮凝池与平流沉淀池配套时，池高可采用3.0～3.4m；絮凝池与斜管沉淀池配套时，可采用4.2m 左右。本设计考虑使用斜管沉淀池，因此采用4.2m。 则：233.832.4350'mHVA 3.5 絮凝池的池高 H： H=H’+h＋h’ 式中： H’：絮凝池的有效水深（m） h：絮凝池的超高（m），一般取 0.3m h’：泥斗的高度，取 0.6m 则： H=H’+h＋h’＝4.2+0.3+0.6＝5.3m 3.5 絮凝池的分格面积f： 0 Qf 式中： f：絮凝池的分格面积（m²） 0 ：竖井流速（m/s）, 按《室外给水设计规范》（GB50013-2006）要求,絮凝池每格的竖井流速为：前段和中段为：0.12～0.14m/s；末端为：0.1～0.14m/s。本设计中3 段均采用 0.12m/s。则： 2004.312.0365.0mQf 设每格为正方形，则边长为：m744.104.3 取 1.80m，则每格网格的实际面积为：1.8×1.8＝3.24m² 3.5 絮凝池的分格数 n： fAn  式中：A：絮凝池的总面积（m²） f：絮凝池的分格面积（m²） 则：72.2524.333.83 fAn 设...
