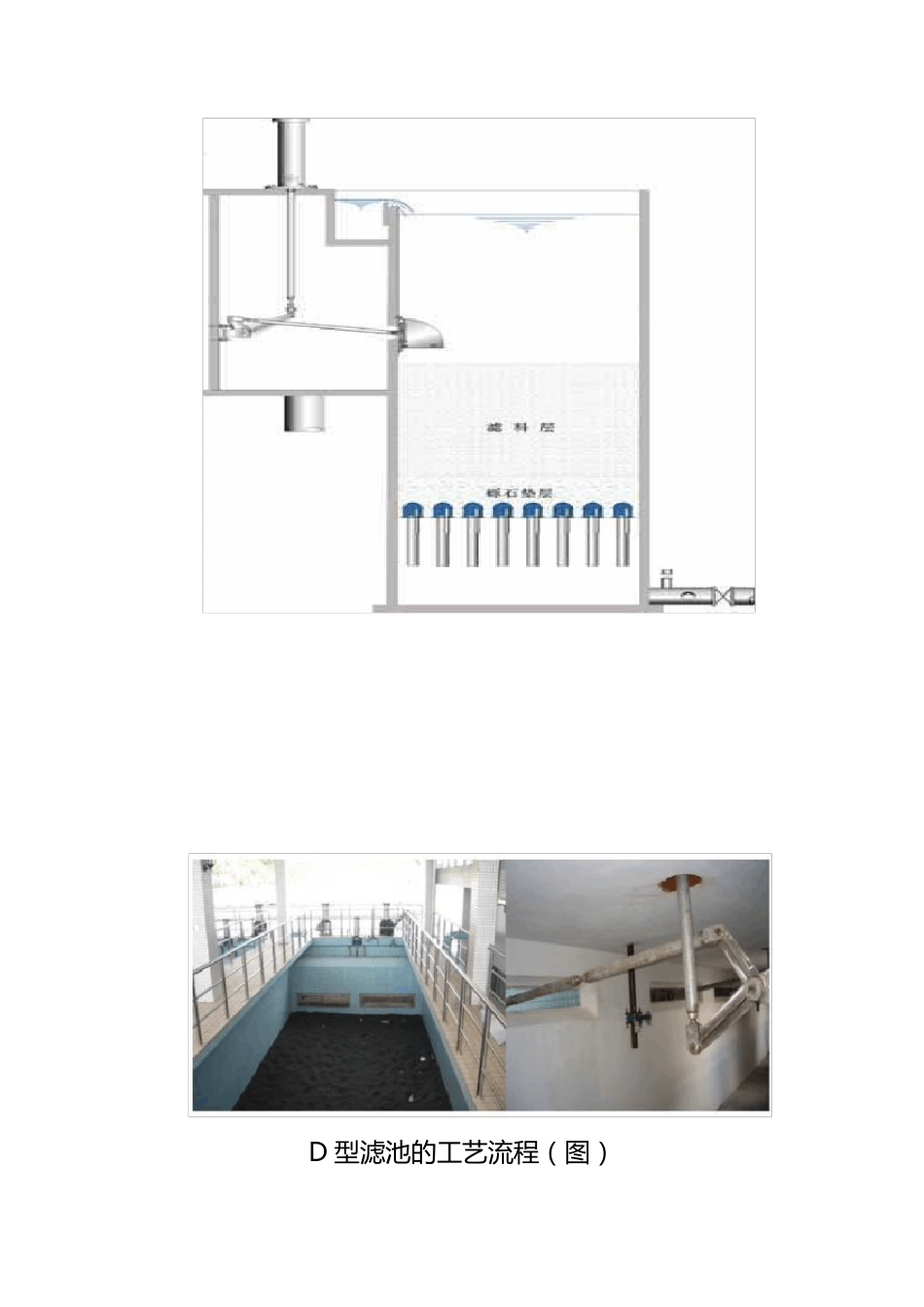

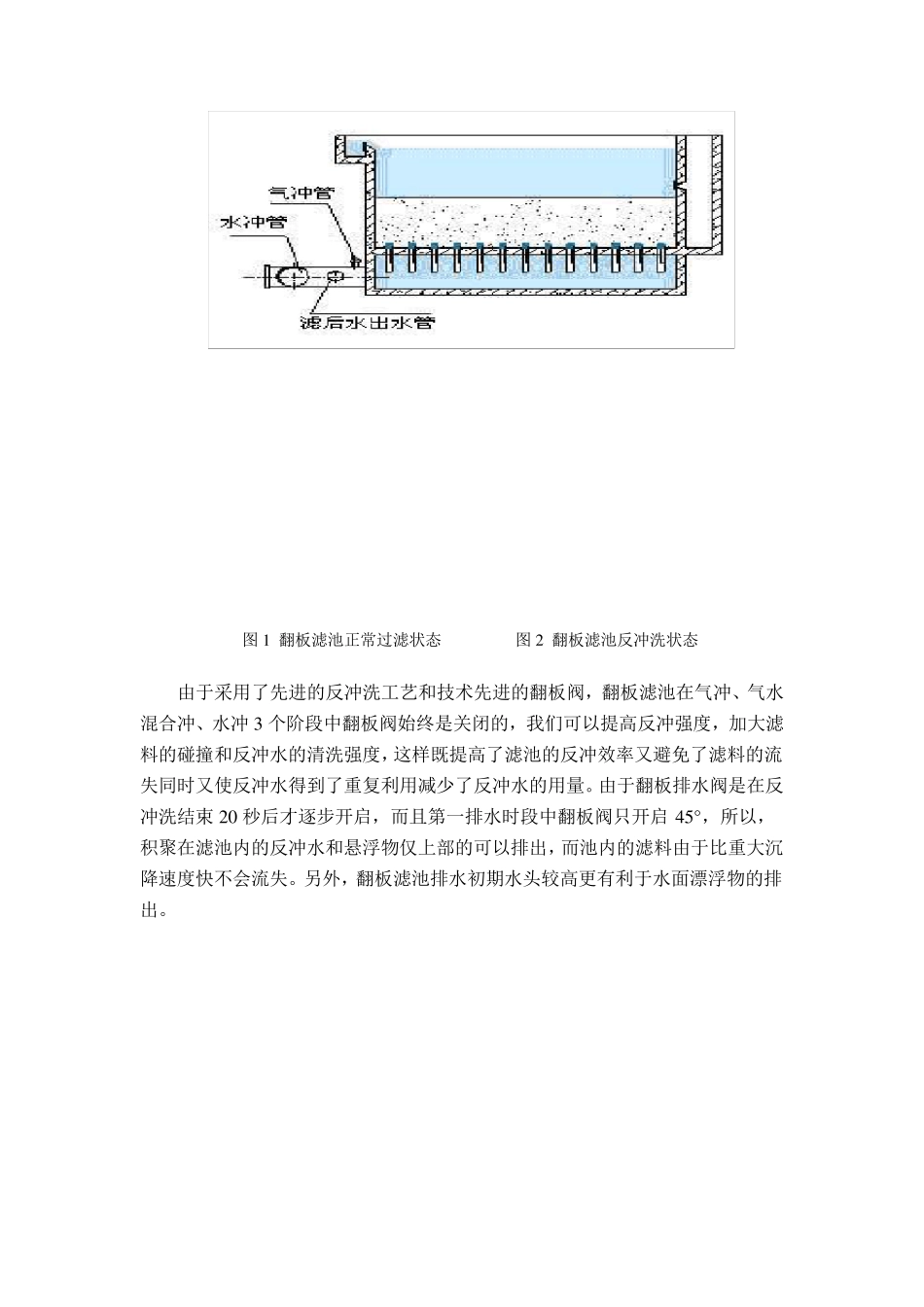

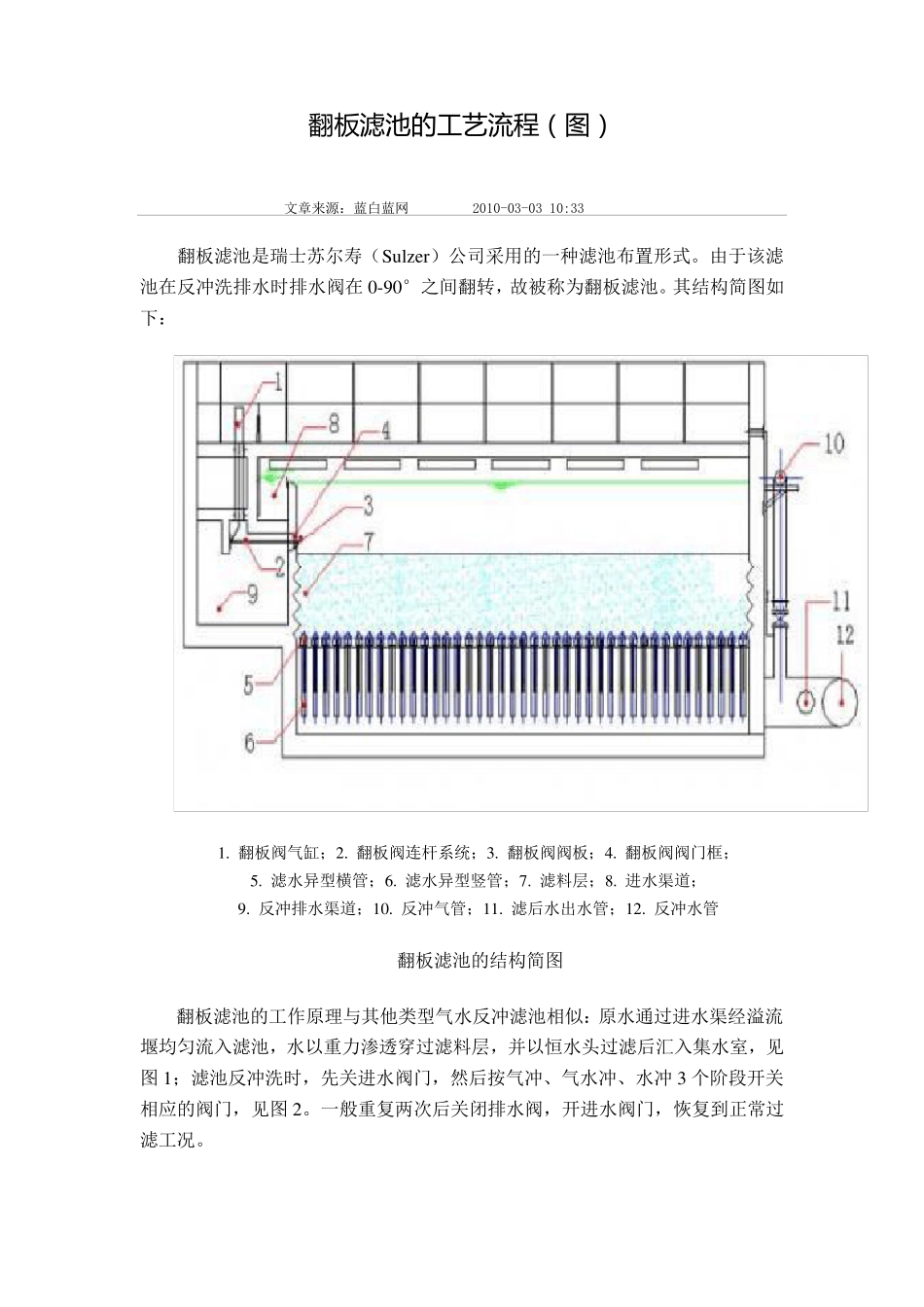

翻 板 滤 池 的 工 艺 流 程 （ 图） 文章来源：蓝白蓝网 2010-03-03 10:33 翻板滤池是瑞士苏尔寿（Sulzer）公司采用的一种滤池布置形式。由于该滤池在反冲洗排水时排水阀在0-90°之间翻转，故被称为翻板滤池。其结构简图如下： 1. 翻板阀气缸；2. 翻板阀连杆系统；3. 翻板阀阀板；4. 翻板阀阀门框； 5. 滤水异型横管；6. 滤水异型竖管；7. 滤料层；8. 进水渠道； 9. 反冲排水渠道；10. 反冲气管；11. 滤后水出水管；12. 反冲水管 翻板滤池的结构简图 翻板滤池的工作原理与其他类型气水反冲滤池相似：原水通过进水渠经溢流堰均匀流入滤池，水以重力渗透穿过滤料层，并以恒水头过滤后汇入集水室，见图 1；滤池反冲洗时，先关进水阀门，然后按气冲、气水冲、水冲3 个阶段开关相应的阀门，见图 2。一般重复两次后关闭排水阀，开进水阀门，恢复到正常过滤工况。 图1 翻板滤池正常过滤状态 图2 翻板滤池反冲洗状态 由于采用了先进的反冲洗工艺和技术先进的翻板阀，翻板滤池在气冲、气水混合冲、水冲3 个阶段中翻板阀始终是关闭的，我们可以提高反冲强度，加大滤料的碰撞和反冲水的清洗强度，这样既提高了滤池的反冲效率又避免了滤料的流失同时又使反冲水得到了重复利用减少了反冲水的用量。由于翻板排水阀是在反冲洗结束 20 秒后才逐步开启，而且第一排水时段中翻板阀只开启 45°，所以，积聚在滤池内的反冲水和悬浮物仅上部的可以排出，而池内的滤料由于比重大沉降速度快不会流失。另外，翻板滤池排水初期水头较高更有利于水面漂浮物的排出。 D 型 滤 池 的 工 艺 流 程 （ 图） 文章来源：蓝白蓝网 2010-03-03 10:51 D 型滤池是由清华大学和德安公司共同开发研制的一种重力式高速自适应滤池，采用D A 863（彗星式）纤维滤料，小阻力配水系统、高效的气水反冲洗技术、恒水位或变水位的过滤方式，广泛应用于市政自来水工程、工业给水工程和中水回用工程，取得良好的经济效益和社会效益。 D 型滤池在工艺设计上分为配水（含进水和出水）系统、气水反冲洗系统。 滤池主体结构（包括池体、池内分区隔墙、梁柱、V 型槽、出水槽）为现浇钢筋混凝土结构。 D A 863（彗星式）纤维滤料 1、总进水渠；2、进水方闸门；3、进水方孔；4、进水堰；5、V 型槽进水侧孔；6、V型槽；7、表面扫洗孔；8、滤料拦截板；9、D A 863 纤维滤料；10、滤网板；11、滤板；12、长柄滤头；13、底部空间；14...
