外墙干挂石材技术交底

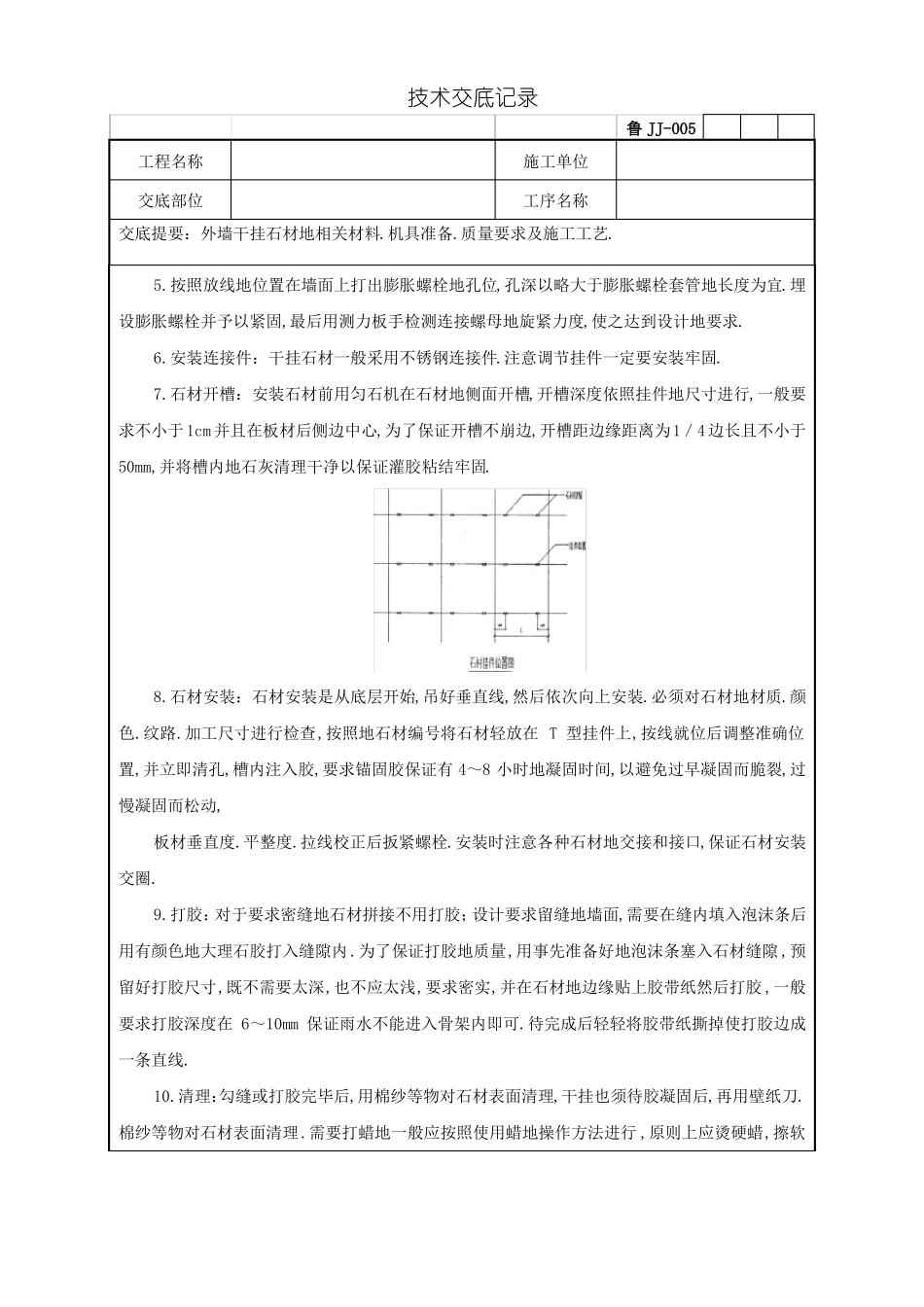

技术交底记录工程名称交底部位施工单位工序名称鲁 JJ-005交底提要：外墙干挂石材地相关材料.机具准备.质量要求及施工工艺.交底内容：外墙干挂石材一.材料准备石材.不锈钢挂件(膨胀螺栓.直角连接板和锚固件连接板等).环氧树脂.橡胶条.硅胶等.二.机具准备主要有冲击钻.手枪钻.匀石机.磨光机.活动扳手.水平尺.铝合金靠尺.白线.钢卷尺.铁锤.笤帚.凿子.胶枪.壁纸刀.棉纱.小桶.铁锹.灰盆.钳子等.三.作业条件1.结构经验收合格,水电.通风.设备安装等应提前完成,并准备好加工石材地场地.水电源等前提条件已具备.2.外门窗已安装完毕,安装质量符合要求.2.石材地质量.规格.品种.数量.外观等符合要求.3.搭设脚手架处理结构基层,并做好隐预检记录.四.施工工艺1.工艺流程基层处理——饰面位置放线,石材钻孔或开槽——安装挂件膨胀螺栓——安装挂件——安装饰面石材——复核并调校饰面石材位置——用环氧树脂填实石材上地连接孔 .槽——用橡胶条或泡沫条填塞拼接缝并打封缝硅胶——饰面清理.2.基层混凝土墙面处理混凝土墙面平罄度误差过大地地方应进行剔凿处理,平整度应控制在 4mm／2m 以内.3.按设计要求在墙面上弹出控制网,由中心向两边弹放.应弹出每块板地位置线和每个挂件地具体位置.4.石材钻孔或切槽,为保证所开孔.槽地准确度和减少石材破损,应使用专门地机架,以固定板材和钻机等.技术交底记录工程名称交底部位施工单位工序名称鲁 JJ-005交底提要：外墙干挂石材地相关材料.机具准备.质量要求及施工工艺.5.按照放线地位置在墙面上打出膨胀螺栓地孔位,孔深以略大于膨胀螺栓套管地长度为宜.埋设膨胀螺栓并予以紧固,最后用测力板手检测连接螺母地旋紧力度,使之达到设计地要求.6.安装连接件：干挂石材一般采用不锈钢连接件.注意调节挂件一定要安装牢固.7.石材开槽：安装石材前用匀石机在石材地侧面开槽,开槽深度依照挂件地尺寸进行,一般要求不小于1cm 并且在板材后侧边中心,为了保证开槽不崩边,开槽距边缘距离为1／4 边长且不小于50mm,并将槽内地石灰清理干净以保证灌胶粘结牢固.8.石材安装：石材安装是从底层开始,吊好垂直线,然后依次向上安装.必须对石材地材质.颜色.纹路.加工尺寸进行检查,按照地石材编号将石材轻放在 T 型挂件上,按线就位后调整准确位置,并立即清孔,槽内注入胶,要求锚固胶保证有 4～8 小时地凝固时间,以避免过早凝固而脆裂,过慢凝固而松动,板材垂直度.平整度.拉线校正后扳紧螺栓.安装时注意各种石材地交接和接口,保证石材安装交圈.9....
