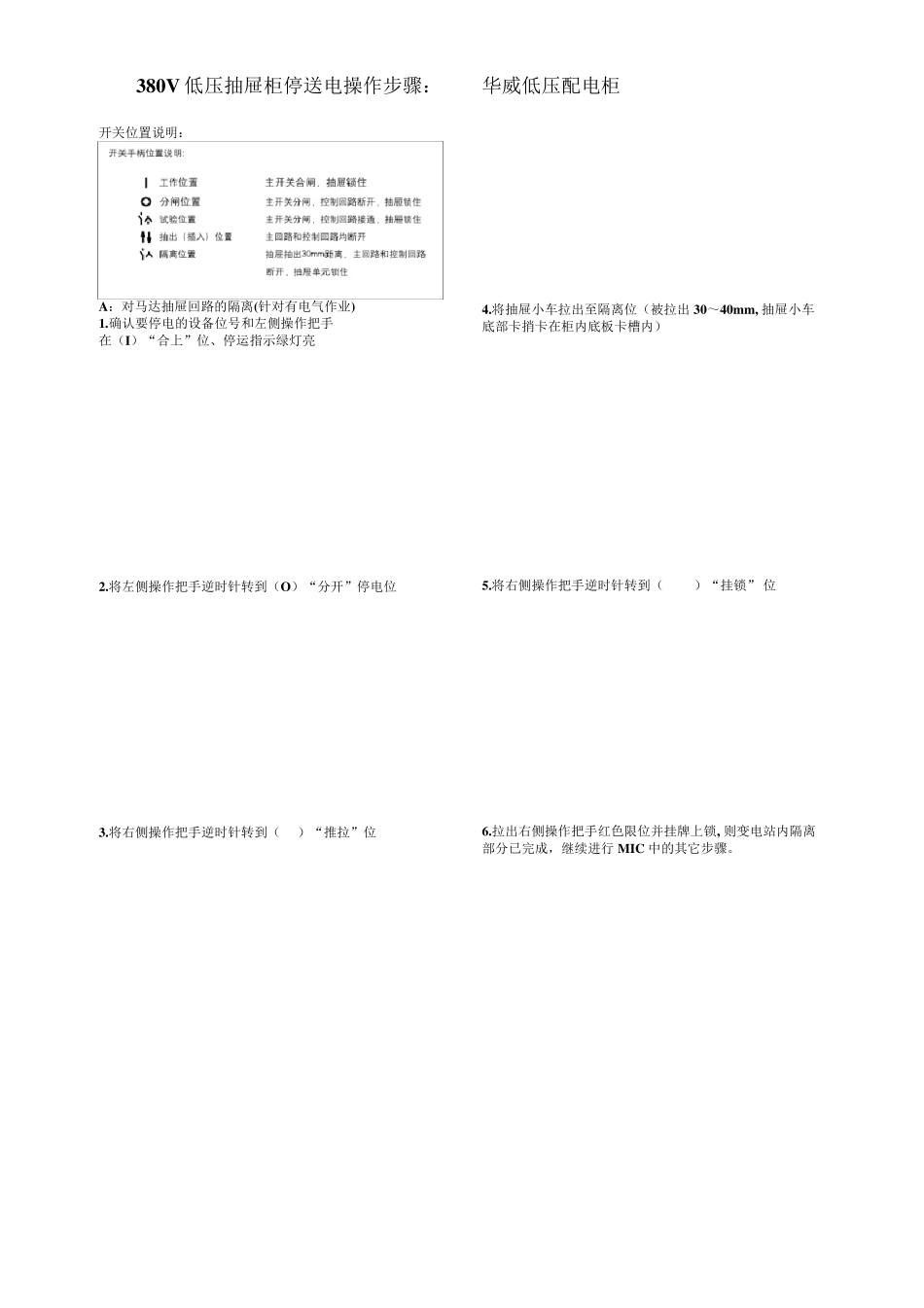

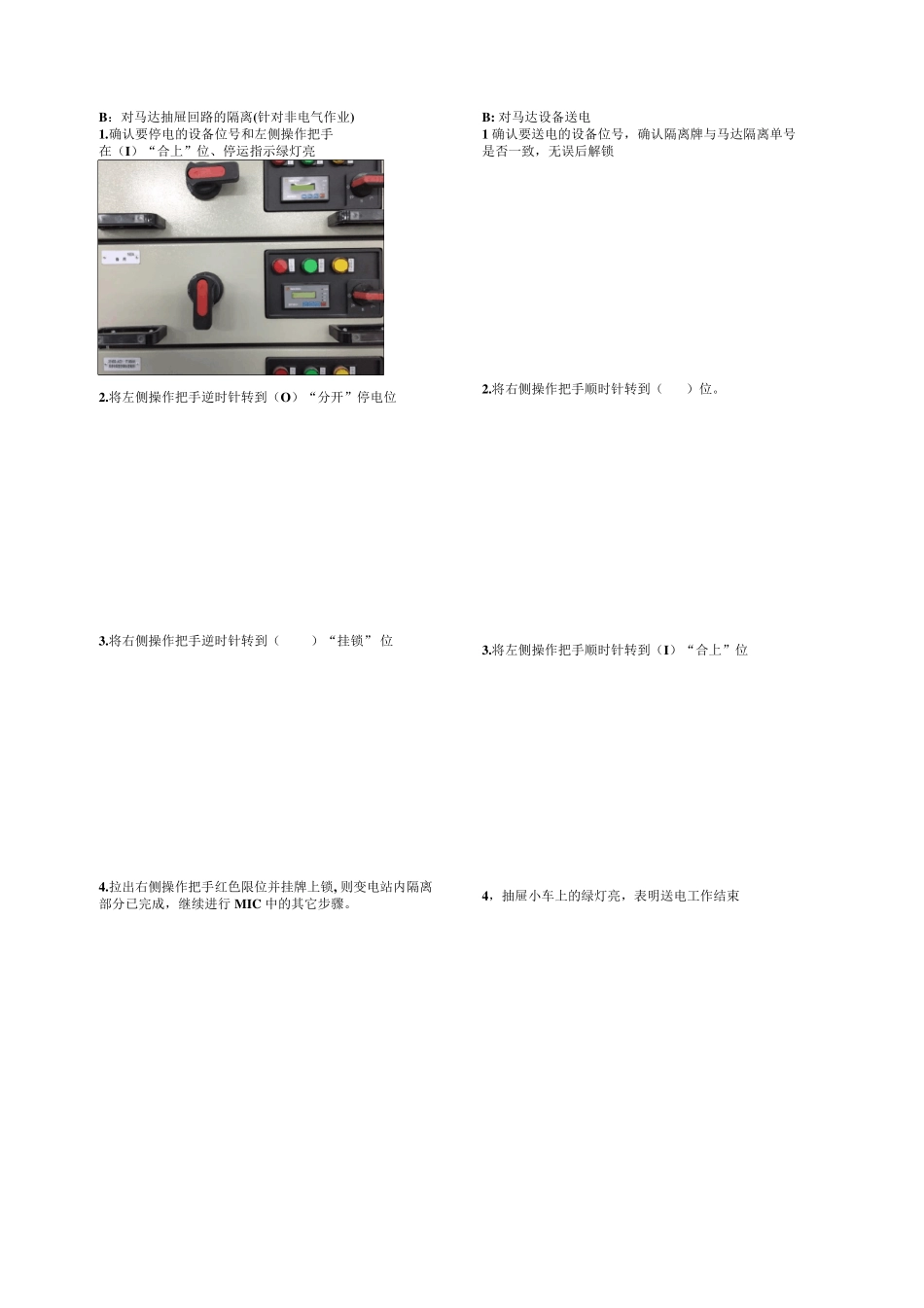

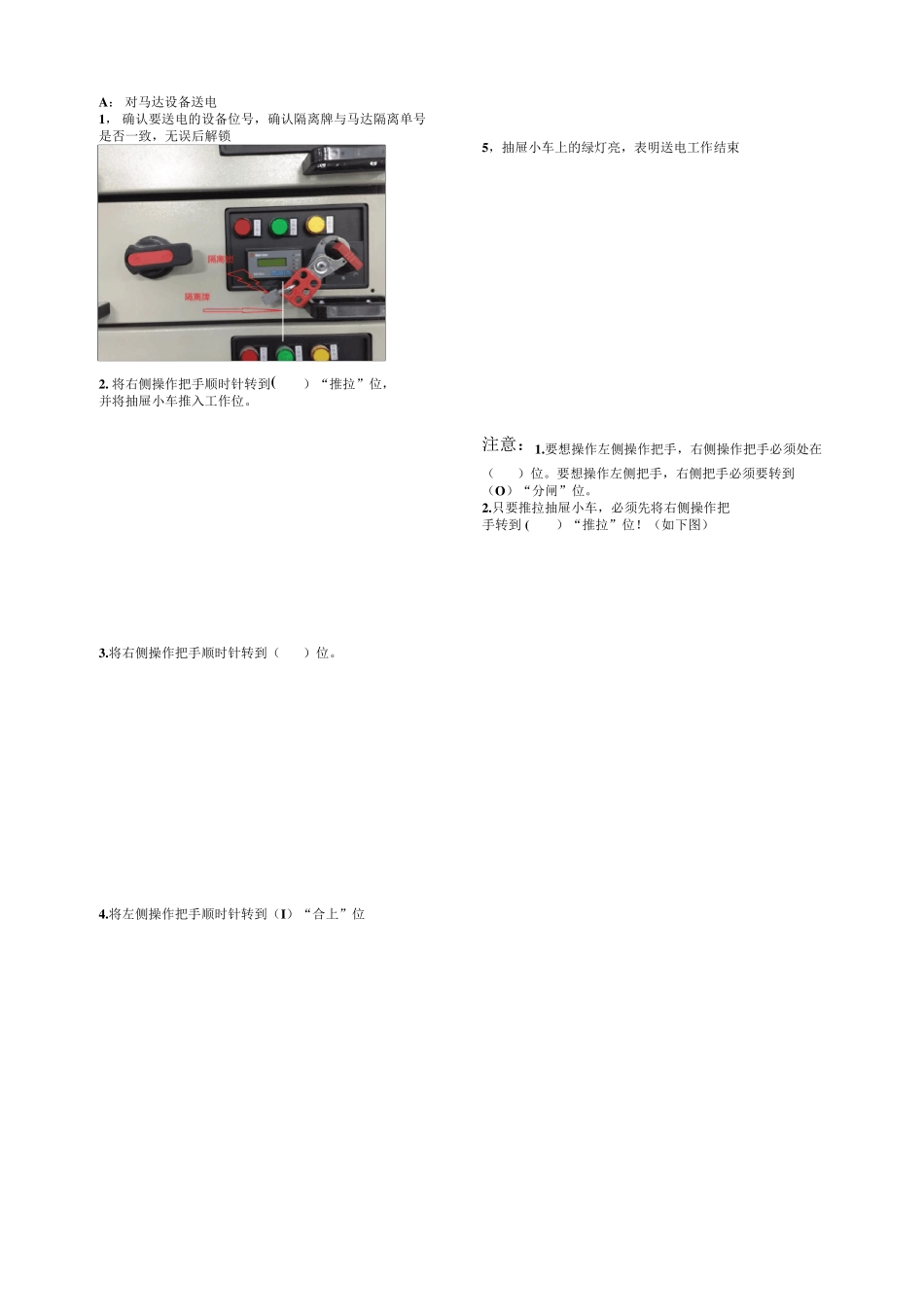

380V 低压抽屉柜停送电操作步骤: 开关位置说明: A:对马达抽屉回路的隔离(针对有电气作业) 1.确认要停电的设备位号和左侧操作把手 在(I)“合上”位、停运指示绿灯亮 2.将左侧操作把手逆时针转到(O)“分开”停电位 3.将右侧操作把手逆时针转到( )“推拉”位 华威低压配电柜 4.将抽屉小车拉出至隔离位(被拉出 30~40mm, 抽屉小车底部卡捎卡在柜内底板卡槽内) 5.将右侧操作把手逆时针转到()“挂锁” 位 6.拉出右侧操作把手红色限位并挂牌上锁, 则变电站内隔离部分已完成,继续进行 MIC 中的其它步骤。 A: 对马达设备送电 1, 确认要送电的设备位号,确认隔离牌与马达隔离单号 是否一致,无误后解锁 2. 将右侧操作把手顺时针转到( )“推拉”位, 并将抽屉小车推入工作位。 3.将右侧操作把手顺时针转到()位。 4.将左侧操作把手顺时针转到(I)“合上”位 5,抽屉小车上的绿灯亮,表明送电工作结束 注意:1.要想操作左侧操作把手,右侧操作把手必须处在()位。要想操作左侧把手,右侧把手必须要转到(O )“分闸”位。 2.只要推拉抽屉小车,必须先将右侧操作把 手转到 ( )“推拉”位!(如下图) B:对马达抽屉回路的隔离(针对非电气作业) 1.确认要停电的设备位号和左侧操作把手 在(I)“合上”位、停运指示绿灯亮 2.将左侧操作把手逆时针转到(O)“分开”停电位 3.将右侧操作把手逆时针转到()“挂锁” 位 4.拉出右侧操作把手红色限位并挂牌上锁, 则变电站内隔离部分已完成,继续进行 MIC 中的其它步骤。 B: 对马达设备送电 1 确认要送电的设备位号,确认隔离牌与马达隔离单号 是否一致,无误后解锁 2.将右侧操作把手顺时针转到()位。 3.将左侧操作把手顺时针转到(I)“合上”位 4,抽屉小车上的绿灯亮,表明送电工作结束 380V 低压抽屉柜停送电操作步骤:默勒 C.对马达抽屉回路的隔离(针对有电气作业) 1.确认要停电的设备位号和操作把手 在(I)“合上”位、停运指示绿灯亮 2.将操作把手逆时针转到(O)“分开”停电位 3.双手拉住开关柜两个拉手,右手拇指用力按下把手上端的活动销推入底部,同时用力拉出开关柜。 如下图的右手侧的活动销 4. 将抽屉小车拉出至隔离位(被拉出 30~40mm, 抽屉小车底部卡捎卡在柜内底板卡槽内) 5.用力摁下把手上白色限位并挂牌上锁, 则变电站内隔离部分已完成,继续进行 MIC 中的其它步骤。 C: 对马达设备送电 1 ....
