5.1板带材轧制中的厚度控制

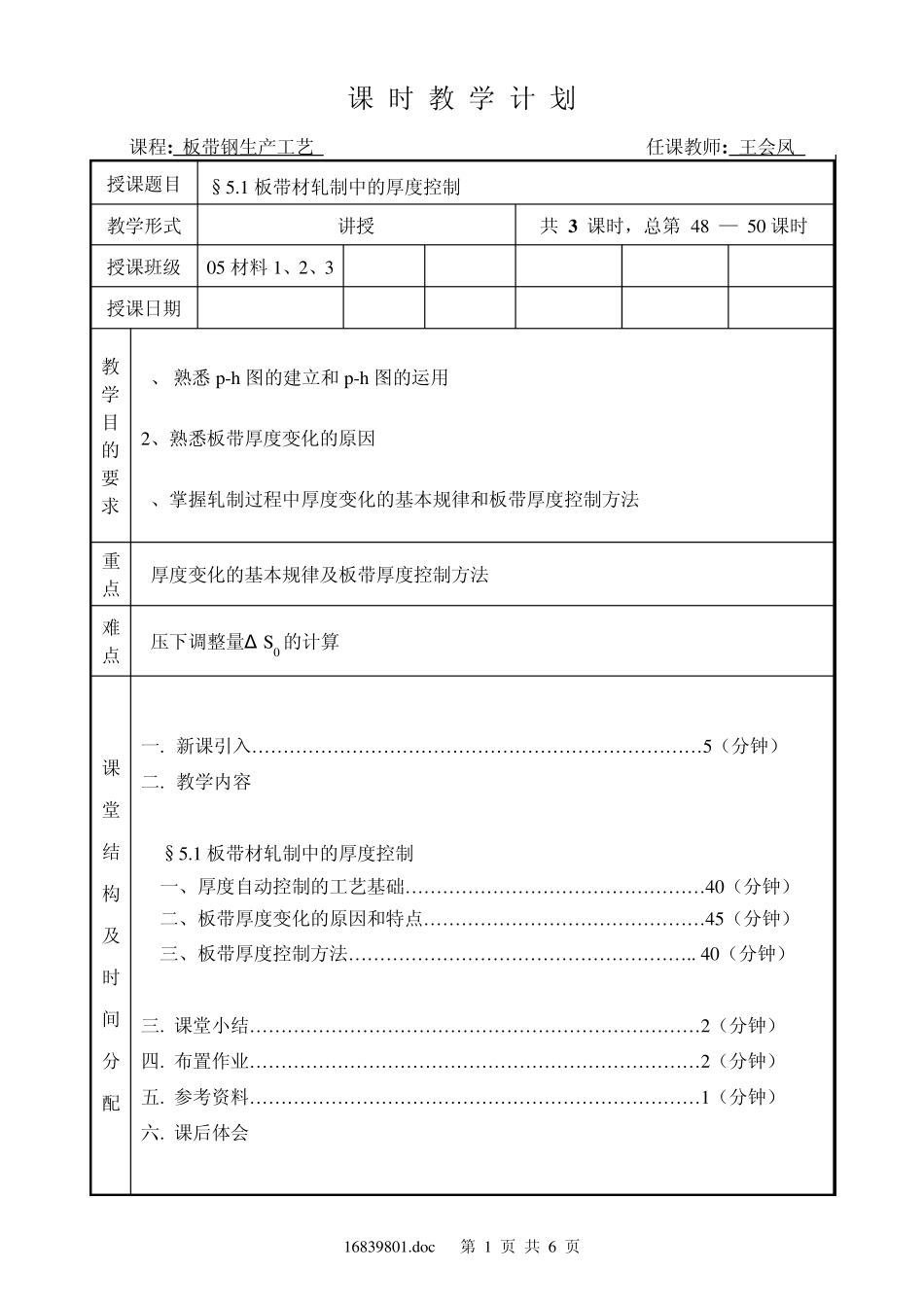

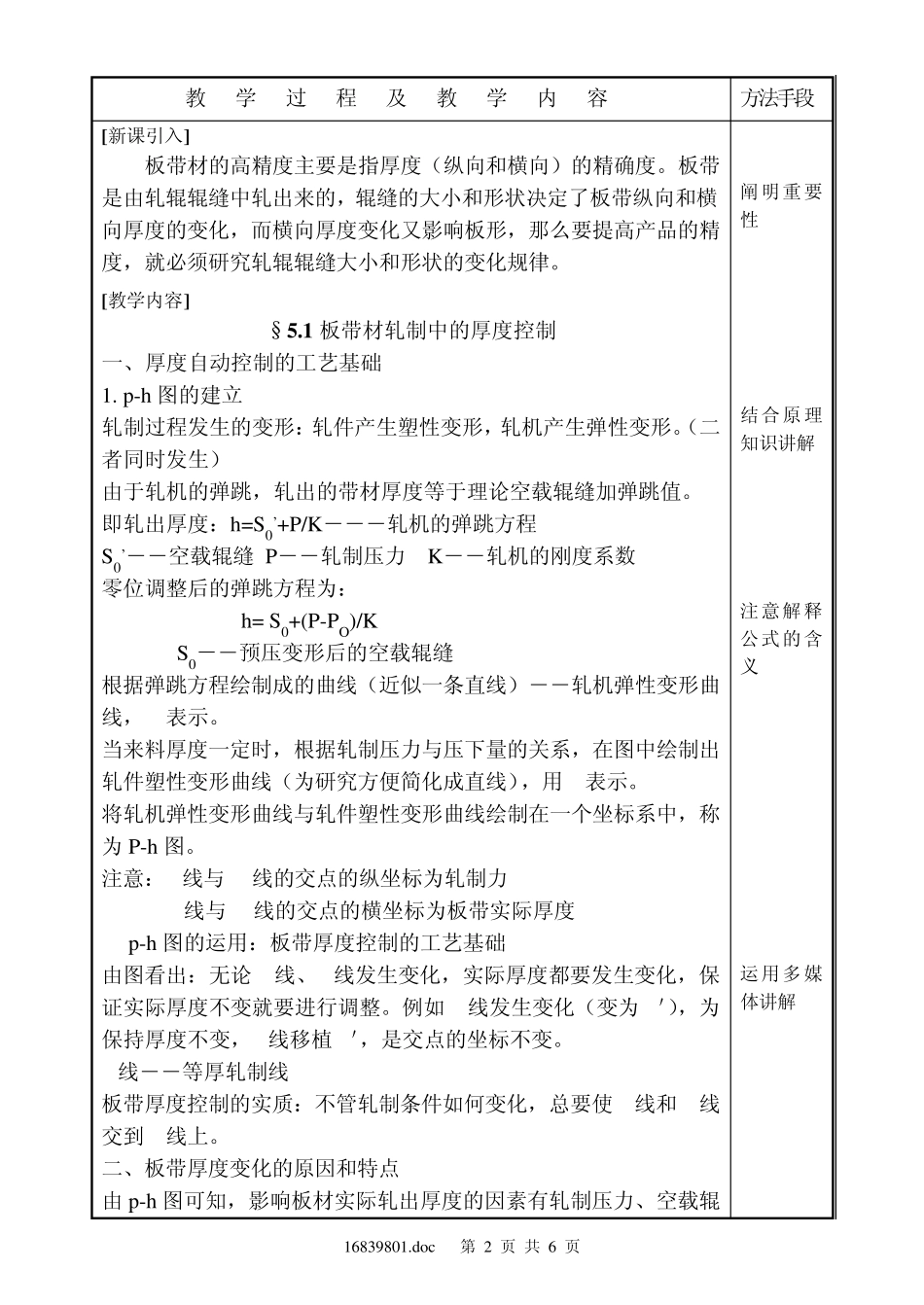

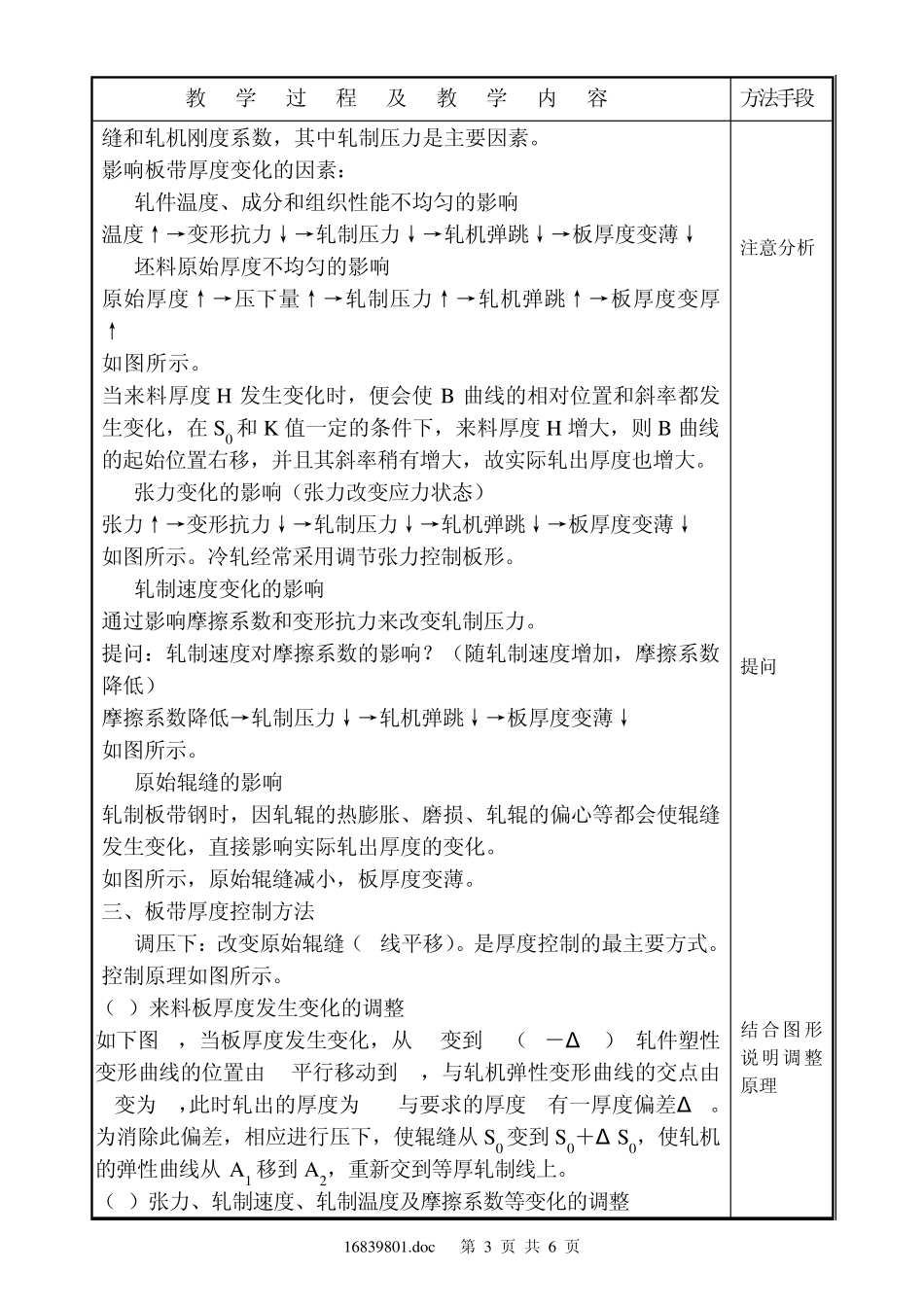

16839801.doc 第 1 页 共 6 页 课 时 教 学 计 划 课程: 板带钢生产工艺 任课教师: 王会凤 授课题目 §5.1 板带材轧制中的厚度控制 教学形式 讲授 共 3 课时，总第 48 — 50 课时 授课班级 05 材料 1、2、3 授课日期 教 学 目 的 要 求 1、 熟悉 p-h 图的建立和 p-h 图的运用 2、熟悉板带厚度变化的原因 3、掌握轧制过程中厚度变化的基本规律和板带厚度控制方法 重 点 厚度变化的基本规律及板带厚度控制方法 难 点 压下调整量Δ S0 的计算 课 堂 结 构 及 时 间 分 配 一. 新课引入………………………………………………………………5（分钟） 二. 教学内容 §5.1 板带材轧制中的厚度控制 一、厚度自动控制的工艺基础…………………………………………40（分钟） 二、板带厚度变化的原因和特点………………………………………45（分钟） 三、板带厚度控制方法……………………………………………….. 40（分钟） 三. 课堂小结………………………………………………………………2（分钟） 四. 布置作业………………………………………………………………2（分钟） 五. 参考资料………………………………………………………………1（分钟） 六. 课后体会 16839801.doc 第 2 页 共 6 页 教学过程及教学内容 方法手段 [新课引入] 板带材的高精度主要是指厚度（纵向和横向）的精确度。板带是由轧辊辊缝中轧出来的，辊缝的大小和形状决定了板带纵向和横向厚度的变化，而横向厚度变化又影响板形，那么要提高产品的精度，就必须研究轧辊辊缝大小和形状的变化规律。 [教学内容] §5.1 板带材轧制中的厚度控制 一、厚度自动控制的工艺基础 1. p-h 图的建立 轧制过程发生的变形：轧件产生塑性变形，轧机产生弹性变形。（二者同时发生） 由于轧机的弹跳，轧出的带材厚度等于理论空载辊缝加弹跳值。 即轧出厚度：h=S0’+P/K―――轧机的弹跳方程 S0’――空载辊缝 P――轧制压力 K――轧机的刚度系数 零位调整后的弹跳方程为： h= S0+(P-PO)/K S0－―预压变形后的空载辊缝 根据弹跳方程绘制成的曲线（近似一条直线）――轧机弹性变形曲线，A 表示。 当来料厚度一定时，根据轧制压力与压下量的关系，在图中绘制出轧件塑性变形曲线（为研究方便简化成直线），用 B表示。 将轧机弹性变形曲线与轧件塑性变形曲线绘制在一个坐标系中，称为 P-h...
