805电子管特性及其电路设计简析

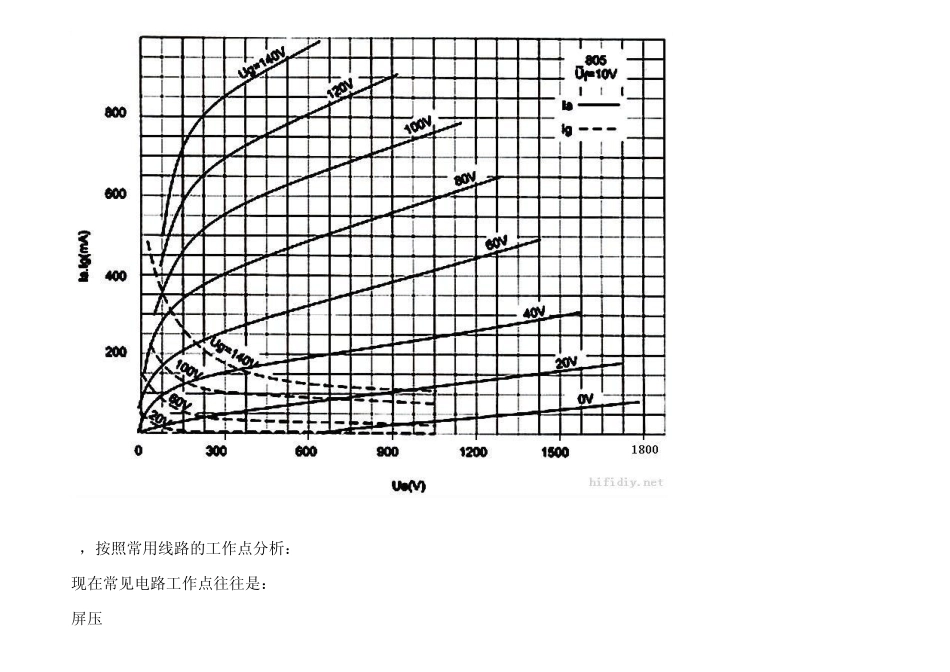

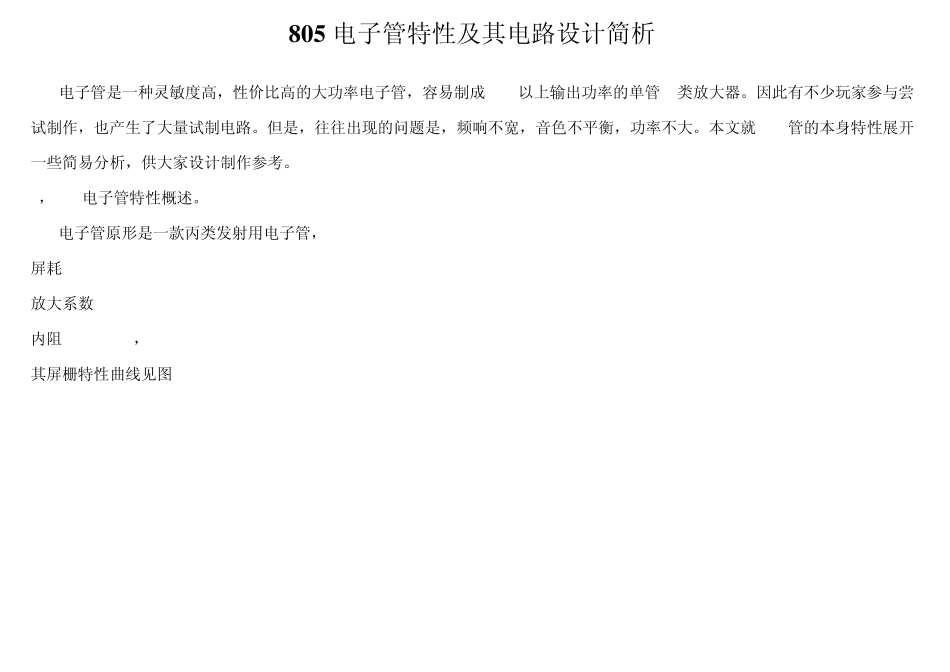

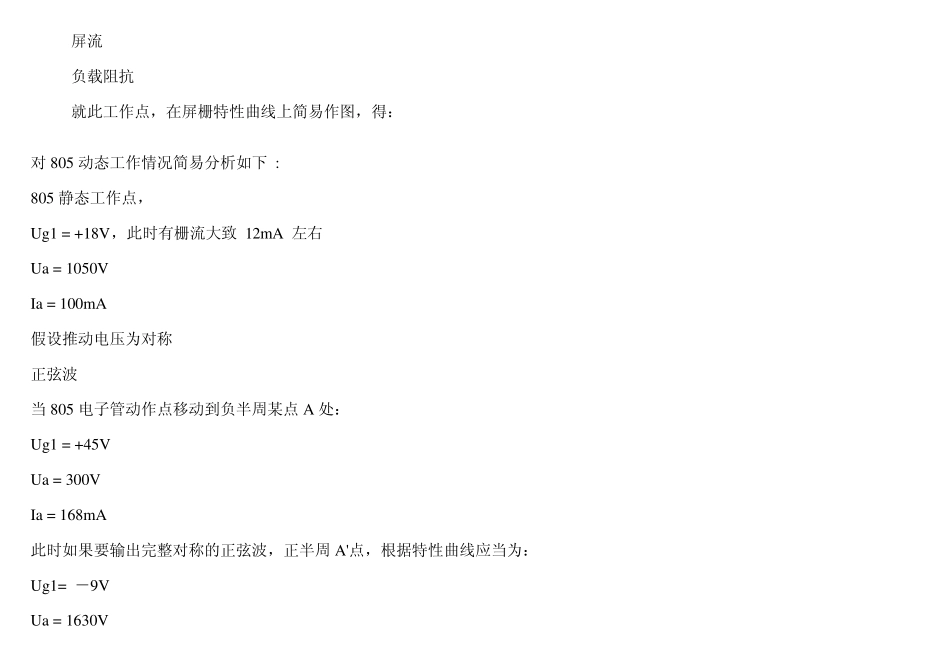

8 0 5 电子管特性及其电路设计简析 805电子管是一种灵敏度高，性价比高的大功率电子管，容易制成20W以上输出功率的单管A类放大器。因此有不少玩家参与尝试制作，也产生了大量试制电路。但是，往往出现的问题是，频响不宽，音色不平衡，功率不大。本文就 805管的本身特性展开一些简易分析，供大家设计制作参考。 1，805电子管特性概述。 805电子管原形是一款丙类发射用电子管， 屏耗 Pa = 125W 放大系数 u = 50 内阻 Ri = 10K， 其屏栅特性曲线见图 805-3.jpg (135.33 KB) 805sd.GIF (36.96 KB) 2，按照常用线路的工作点分析： 现在常见电路工作点往往是： 屏压 Ua = 1050V 屏流 Ia = 100mA 负载阻抗 RL = 7~10K 就此工作点，在屏栅特性曲线上简易作图，得： 对 805 动态工作情况简易分析如下 : 805 静态工作点， Ug1 = +18V，此时有栅流大致 12m A 左右 Ua = 1050V Ia = 100m A 假设推动电压为对称 正弦波 当 805 电子管动作点移动到负半周某点A 处： Ug1 = +45V Ua = 300V Ia = 168m A 此时如果要输出完整对称的正弦波，正半周 A'点，根据特性曲线应当为： Ug1= －9V Ua = 1630V Ia = 40mA 输出功率根据负半周，大致为 Po = 0.5(1050 - 300)/(168 - 100)*1000 = 25W 此时栅极动作范围是 Ug1 从 －9V ~ 45V 栅流变化范围是 0mA ~ 40mA （粗略值） 以上要说明的是，805 在Ug1 = 0V ~ －9V 区间内，基本是无栅流的。 此时，805 输入阻抗近似趋向无穷大（实测在10K 左右） 而当 805 在Ug1 = 0V ~ +45V 区间内，栅流是递增的。 此时，805 输入阻抗降至 几百欧姆到几千欧姆之间。 另外注意到，805 的内阻，随着电压递增而递增，随着电流递增而递减。 失真分量和失真定性在后面将简述。 3， 常见 805电路推动形式不外乎两种： a；阴极输出器直接耦合 b；推动变压器耦合 在此不讨论主观评价，仅从原理上，实际测试结果上做一说明： 常见阴极输出器直接耦合如图： 805TY.GIF (7.91 KB) 此类阴极输出推动，常采用多极管的三极管接法直接耦合805。 按照前述的805 动态工作分析，当 805 栅极电压动作到负栅压部分（0~ -9V）时， 由于 805 栅压等于推动管阴极电压，因此推动管阴极电压应当为负， 而实际情况是，由于推动管阴极最低电压是 0V，不能更负， 因此实际 805 栅极推动范围只有 0V ~...
