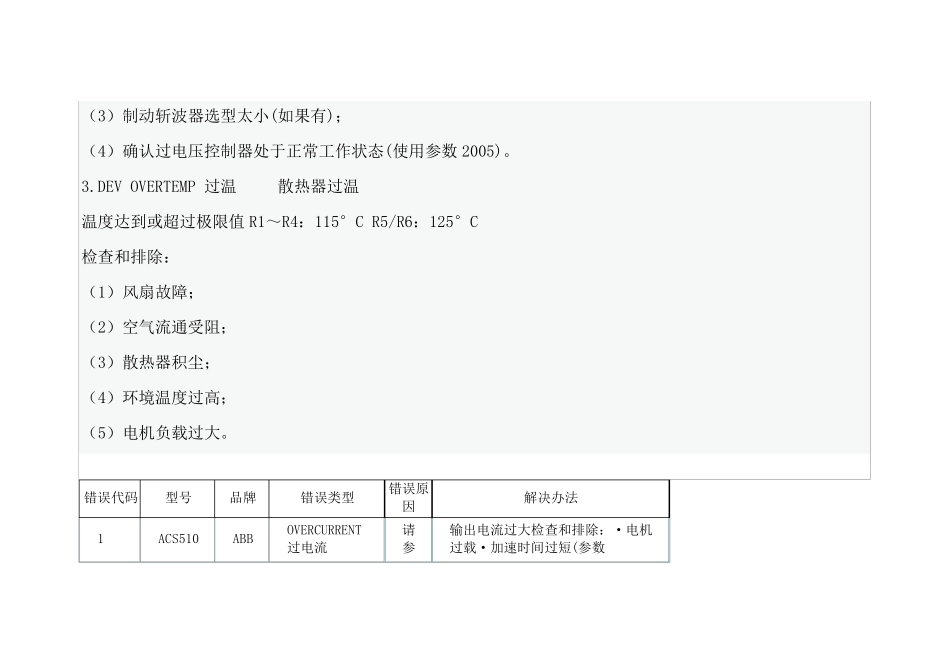

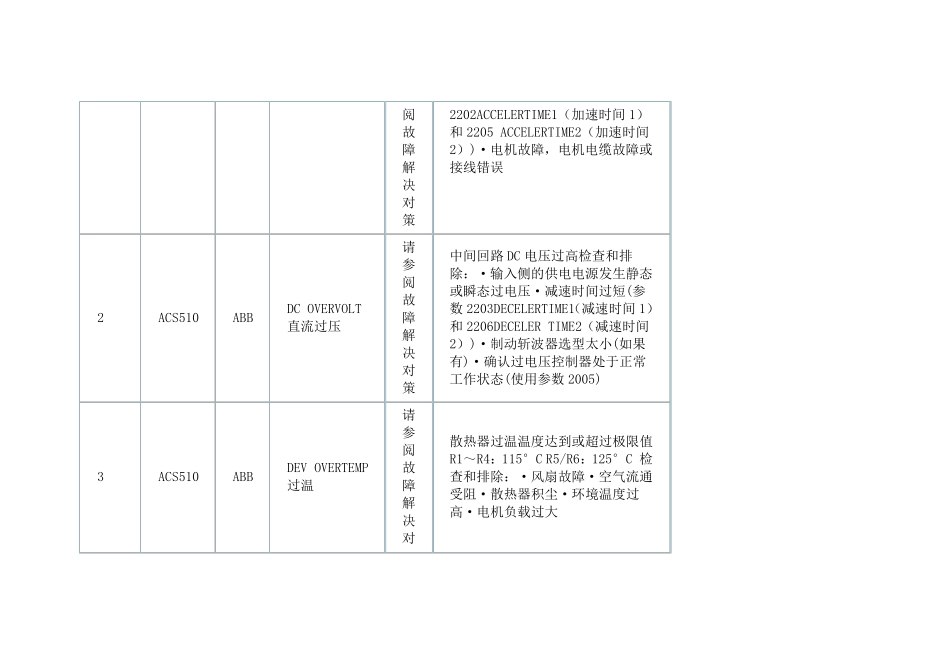

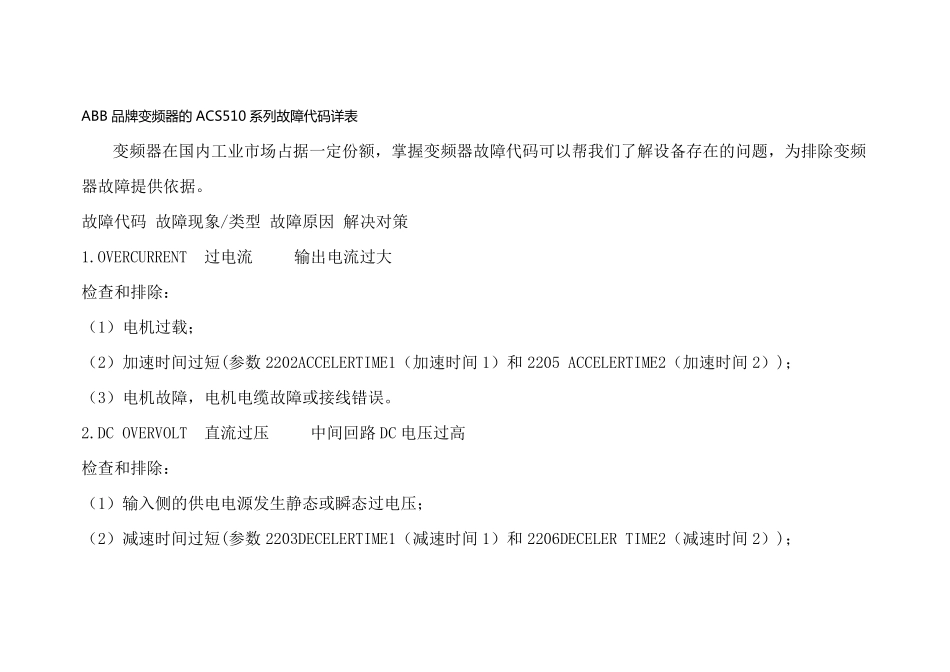

ABB 品 牌 变 频 器 的 ACS510 系 列 故 障 代码详表 变频器在国内工业市场占据一定份额，掌握变频器故障代码可以帮我们了解设备存在的问题，为排除变频器故障提供依据。 故障代码 故障现象/类型 故障原因 解决对策 1.OVERCURRENT 过电流 输出电流过大 检查和排除： （1）电机过载； （2）加速时间过短(参数 2202ACCELERTIME1（加速时间 1）和 2205 ACCELERTIME2（加速时间 2）)； （3）电机故障，电机电缆故障或接线错误。 2.DC OVERVOLT 直流过压 中间回路 DC 电压过高 检查和排除： （1）输入侧的供电电源发生静态或瞬态过电压； （2）减速时间过短(参数 2203DECELERTIME1（减速时间 1）和 2206DECELER TIME2（减速时间 2）)； （3）制动斩波器选型太小(如果有)； （4）确认过电压控制器处于正常工作状态(使用参数2005)。 3.DEV OVERTEMP 过温 散热器过温 温度达到或超过极限值R1～R4：115°C R5/R6：125°C 检查和排除： （1）风扇故障； （2）空气流通受阻； （3）散热器积尘； （4）环境温度过高； （5）电机负载过大。 错误代码 型号 品牌 错误类型 错误原因 解决办法 1 ACS510 ABB OVERCURRENT 过电流 请参输出电流过大检查和排除： ·电机过载·加速时间过短(参数阅故障解决对策 2202ACCELERTIME1（加速时间1）和2205 ACCELERTIME2（加速时间2）)·电机故障，电机电缆故障或接线错误 2 ACS510 ABB DC OVERVOLT 直流过压 请参阅故障解决对策 中间回路DC 电压过高检查和排除： ·输入侧的供电电源发生静态或瞬态过电压·减速时间过短(参数2203DECELERTIME1（减速时间1）和2206DECELER TIME2（减速时间2）)·制动斩波器选型太小(如果有)·确认过电压控制器处于正常工作状态(使用参数2005) 3 ACS510 ABB DEV OVERTEMP 过温 请参阅故障解决对散热器过温温度达到或超过极限值 R1～R4：115°C R5/R6：125°C 检查和排除： ·风扇故障·空气流通受阻·散热器积尘·环境温度过高·电机负载过大 策 4 ACS510 ABB SHORT CIRC 短路 请参阅故障解决对策 短路故障检查和排除： ·电机电缆或电机短路·供电电源扰动 5 ACS510 ABB 保留 请参阅故障解决对策 未用 6 ACS510 ABB DC UNDERVOLT 直流欠压 请参阅故障中间回路DC 电压不足检查和排除： ·供电电源缺相·熔断器熔断·主电源欠压 解决对策 7 ACS510 ABB AI1 LOSS ...
