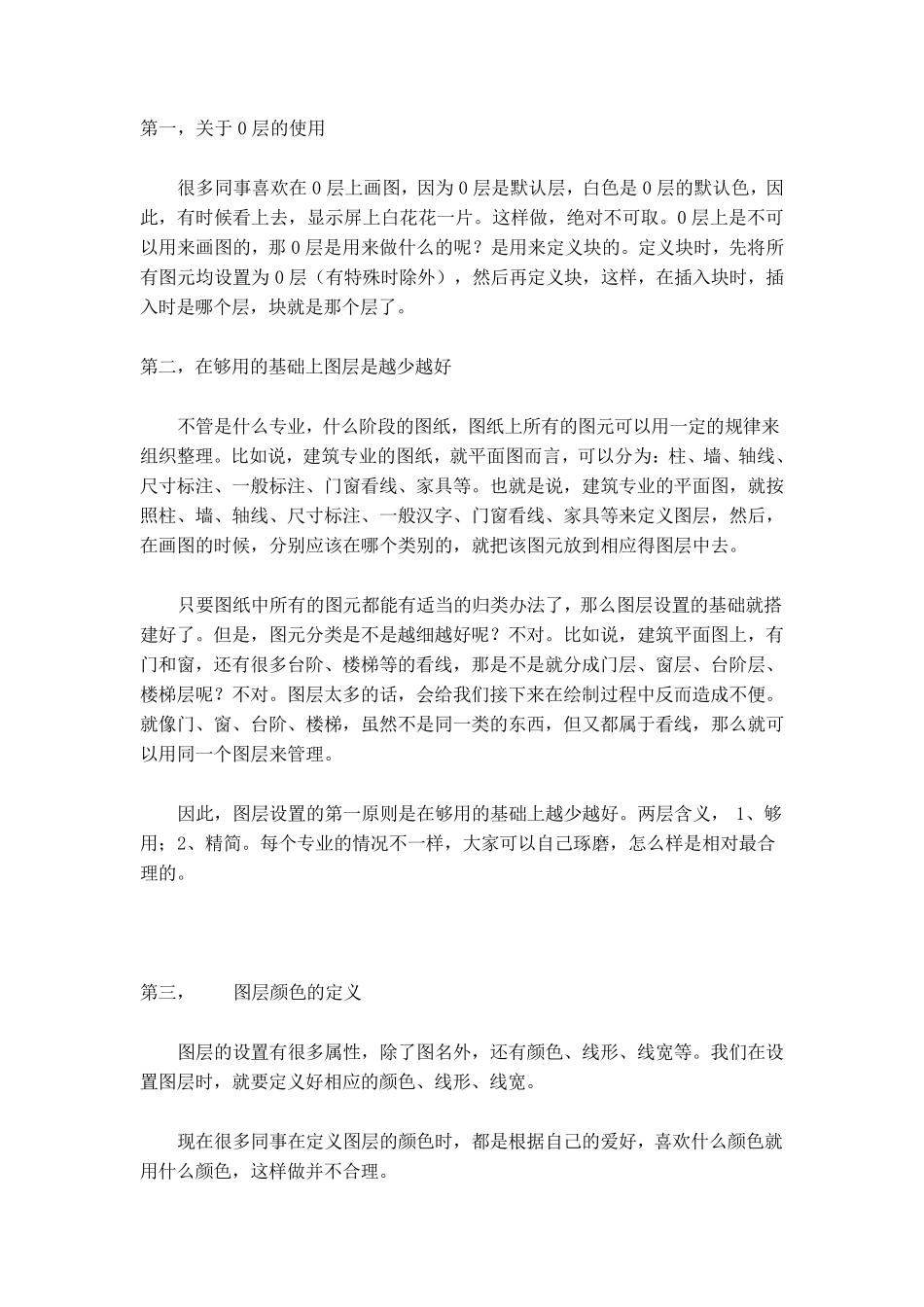

第一，关于0 层的使用 很多同事喜欢在0 层上画图，因为0 层是默认层，白色是0 层的默认色，因此，有时候看上去，显示屏上白花花一片。这样做，绝对不可取。0 层上是不可以用来画图的，那0 层是用来做什么的呢？是用来定义块的。定义块时，先将所有图元均设置为0 层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。 第二，在够用的基础上图层是越少越好 不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理。比如说，建筑专业的图纸，就平面图而言，可以分为：柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。也就是说，建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层，然后，在画图的时候，分别应该在哪个类别的，就把该图元放到相应得图层中去。 只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了。但是，图元分类是不是越细越好呢？不对。比如说，建筑平面图上，有门和窗，还有很多台阶、楼梯等的看线，那是不是就分成门层、窗层、台阶层、楼梯层呢？不对。图层太多的话，会给我 们 接 下 来在绘 制 过 程 中反 而造 成不便 。就像 门、窗、台阶、楼梯，虽 然不是同一类的东 西 ，但又 都属 于看线，那么就可以用同一个图层来管理。 因此，图层设置的第一原 则 是在够用的基础上越少越好。两 层含 义，1、够用； 2、精 简 。每 个专业的情 况 不一样，大 家可以自 己 琢 磨 ，怎 么样是相对最 合理的。 第三 ， 图层颜 色的定义 图层的设置有很多属 性 ，除了图名 外，还有颜 色、线形 、线宽 等。我 们 在设置图层时，就要定义好相应的颜 色、线形 、线宽 。 现 在很多同事在定义图层的颜 色时，都是根 据 自 己 的爱 好，喜欢什么颜 色就用什么颜 色，这样做并 不合 理。 图 层 的 颜 色 定 义 要 注 意 两 点 ， 一 是 不 同 的 图 层 一 般 来 说 要 用 不 同 的 颜 色 。 这样 做 ， 我 们 在 画 图 时 ， 才 能 够 在 颜 色 上 就 很 明 显 的 进 行 区 分 。 如 果 两 个 层 是 同 一个 颜 色 ， 那 么 在 显 示 时 ， 就 很 难 判 断 正 在 操 作 的 图 元 是 在 哪 一 个 层 上 。 图 层 颜 色 定 义 的...
