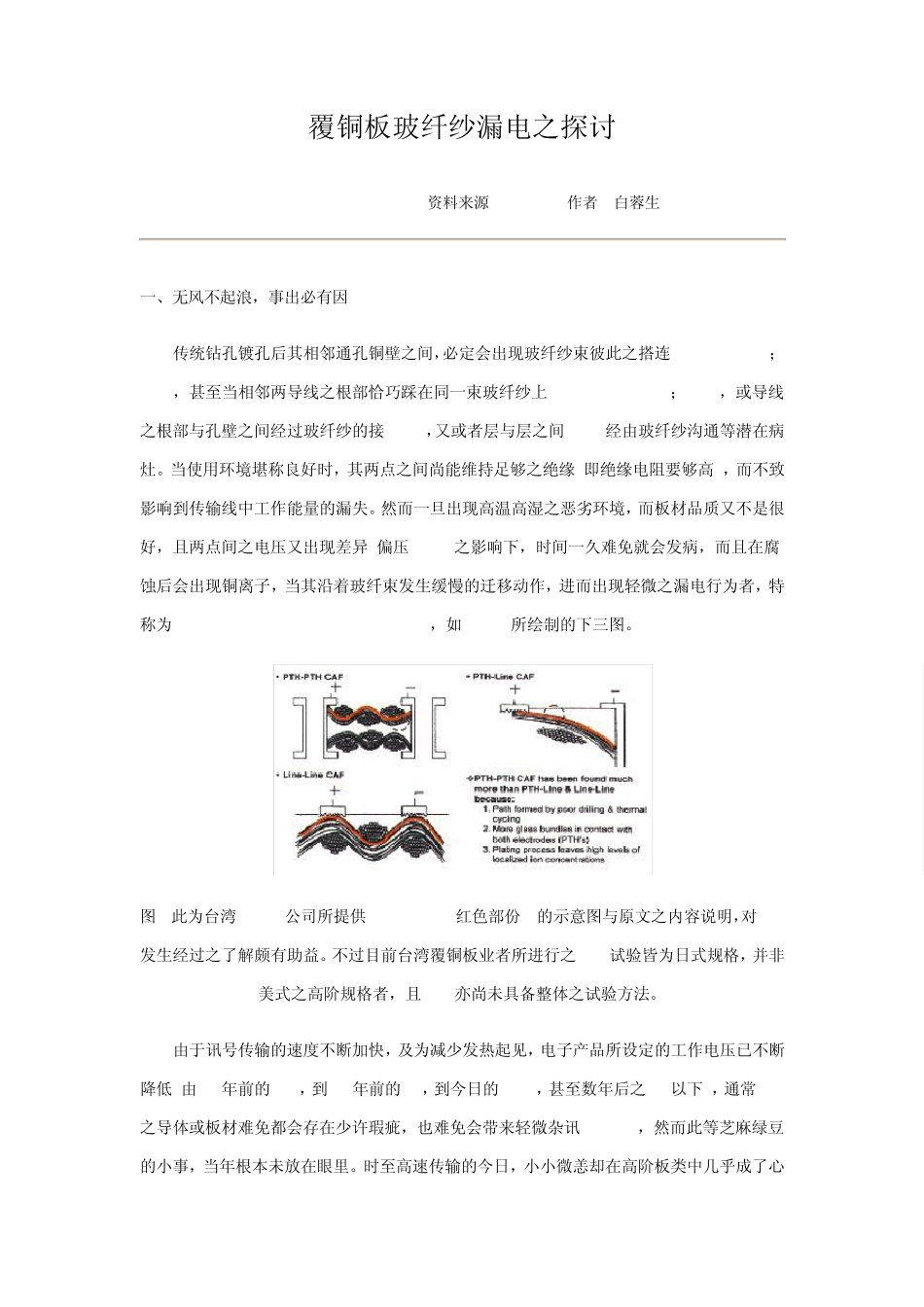

覆铜板玻纤纱漏电之探讨 2008-11-28 14:45:55 资料来源:PCBcity 作者: 白蓉生 一、无风不起浪,事出必有因 传统钻孔镀孔后其相邻通孔铜壁之间,必定会出现玻纤纱束彼此之搭连(Hole to Hole;H/H),甚至当相邻两导线之根部恰巧踩在同一束玻纤纱上(Trace to Trace;T/T),或导线之根部与孔壁之间经过玻纤纱的接(T/H),又或者层与层之间(L/L)经由玻纤纱沟通等潜在病灶
当使用环境堪称良好时,其两点之间尚能维持足够之绝缘(即绝缘电阻要够高),而不致影响到传输线中工作能量的漏失
然而一旦出现高温高湿之恶劣环境,而板材品质又不是很好,且两点间之电压又出现差异(偏压 Bias)之影响下,时间一久难免就会发病,而且在腐蚀后会出现铜离子,当其沿着玻纤束发生缓慢的迁移动作,进而出现轻微之漏电行为者,特称为 CAF(Conductive Anodic Filament),如 Isola所绘制的下三图
图 1此为台湾 Isola公司所提供 CAF Growth(红色部份) 的示意图与原文之内容说明,对 CAF发生经过之了解颇有助益
不过目前台湾覆铜板业者所进行之CAF试验皆为日式规格,并非美式之高阶规格者,且 IPC亦尚未具备整体之试验方法
由于讯号传输的速度不断加快,及为减少发热起见,电子产品所设定的工作电压已不断降低(由 30年前的 12V,到 20年前的 5V,到今日的 1
5V,甚至数年后之1V以下),通常 PCB之导体或板材难免都会存在少许瑕疵,也难免会带来轻微杂讯(Noise),然而此等芝麻绿豆的小事,当年根本未放在眼里
时至高速传输的今日,小小微恙却在高阶板类中几乎成了心腹大患,必尽除之而后已

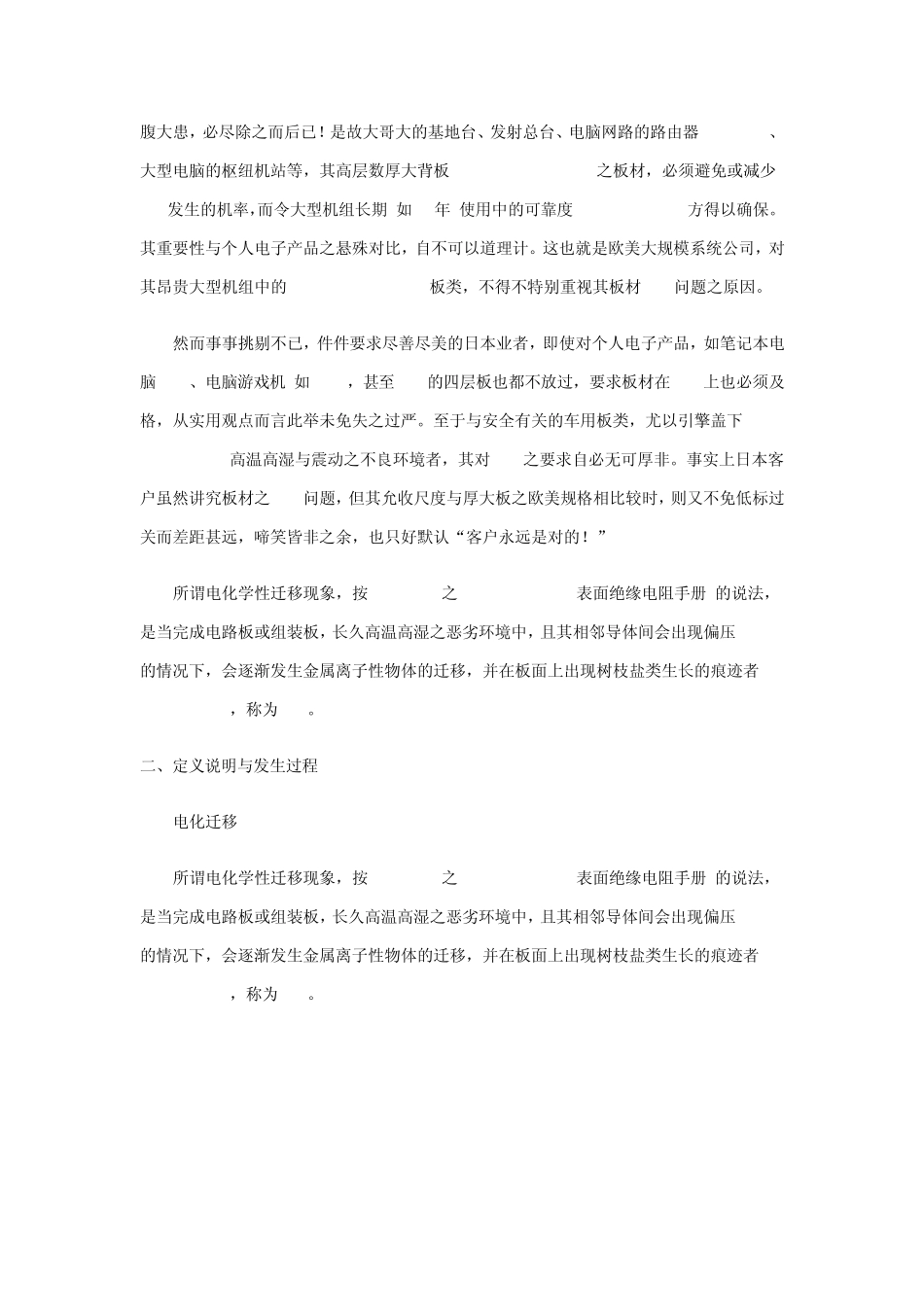

是故大哥大的基地台、发射总台、电脑网路的路由器( Router)、大型电脑的枢纽机站等,其高层数厚大背板(High Layer cou
