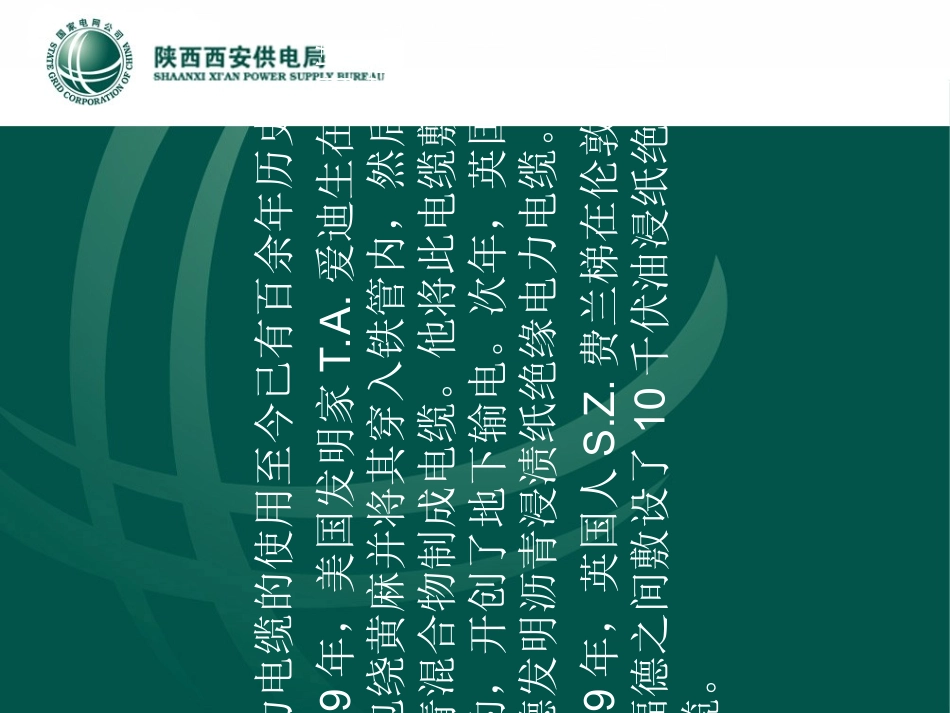

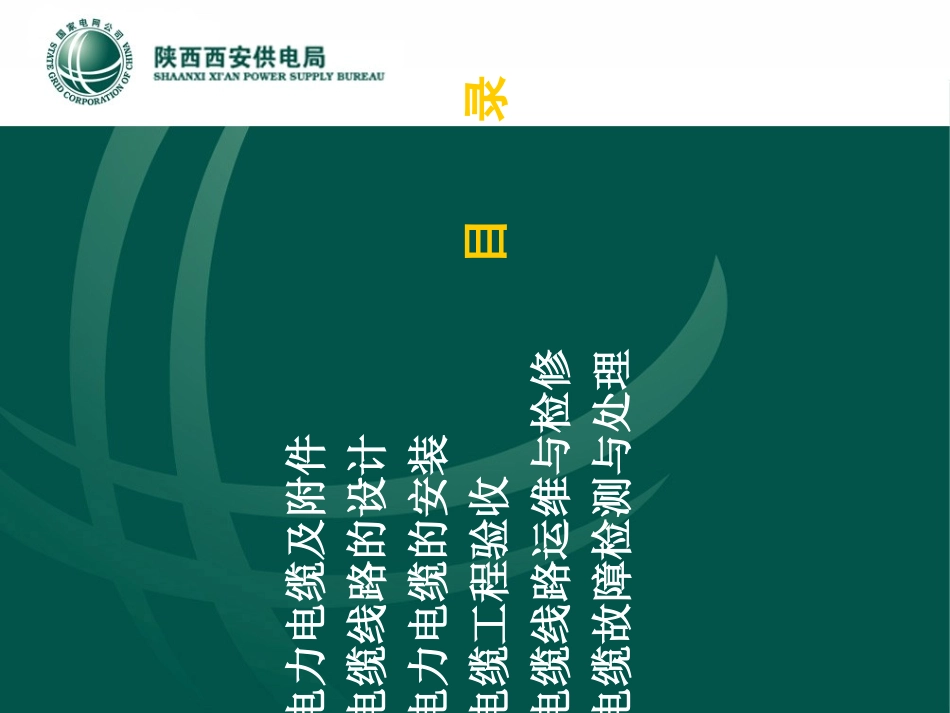

目录•一、电力电缆及附件•二、电缆线路的设计•三、电力电缆的安装•四、电缆工程验收•五、电缆线路运维与检修•六、电缆故障检测与处理一、电力电缆及附件•1、电力电缆的发展•电力电缆（powercable），用于传输和分配电能的电缆。常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线路。在电力线路中，电缆所占的比重正逐渐增加。•电力电缆的使用至今已有百余年历史。•1879年，美国发明家T.A.爱迪生在铜棒上包绕黄麻并将其穿入铁管内，然后填充沥青混合物制成电缆。他将此电缆敷设于纽约，开创了地下输电。次年，英国人卡伦德发明沥青浸渍纸绝缘电力电缆。•1889年，英国人S.Z.费兰梯在伦敦与德特福德之间敷设了10千伏油浸纸绝缘电力电缆。•1908年，英国建成20千伏电缆网。从此，电力电缆得到越来越广的应用。•1911年，德国敷设成60千伏高压电缆，开始了高压电缆的发展。•1913年，德国人M.霍希施泰特研制成分相屏蔽电缆,改善了电缆内部电场分布,消除了绝缘表面的正切应力，成为电力电缆发展中的里程碑。•1952年，瑞典在北部发电厂敷设了380千伏超高压电缆,实现了超高压电缆的应用。•到80年代已制成1100千伏、1200千伏的特高压电力电缆。•1897年（清光绪22年），中国第一根地下电力电缆在上海投入使用，长2700米，橡皮绝缘铅包护套的照明电缆是进口产品。直到1939年在昆明（电缆厂）才生产出首根国产电缆。•2011年中国电线电缆总产值已超过美国，成为世界第一大电线线缆生产国。•在我国，电线电缆产业是仅次于汽车行业的第二大行业。•2、电缆的分类•1）按电压等级：•1kV及以下为低压；3kV至35kV为中压；66kV至220kV为高压；330kV至750kV为超高压；±800kV直流和1000kV交流及以上为特高压。•2）按绝缘材料分：油纸绝缘、橡塑绝缘电缆等。•3）按输送类型：交流电缆和直流电缆。•目前我国投入运行的最高电压等级电缆500kV。•2006年，贵州三板溪电站500kVXLPE电缆工程，电缆回路长480米，其中竖井敷设高差达到146米。该项目是自2000年以来国内首个500kVXLPE电缆水电站项目，其中户外电缆终端是世界上第一个500kVXLPE电缆户外终端。•2010年,上海500kV静安（世博）输变电工程投运。采用两回路500kV电缆供电，全线敷设于静安-三林电缆专用隧道内，隧道全长15.45km。是国内第1条长距离500kV输电电缆线路，具有截面最大、距离最长、中间接头数量最多等特点。•2009年，我国第一个500kV超高压、长距离、大容量的跨海底充油电缆工程开始安装，这也是世界上继加拿大之后第二个同类工程。•海底电缆技术先进，结构复杂。每条海底电缆全长约３２千米，为世界之最，中间没有接头，为单芯纸绝缘充油电缆。充油电缆生产要经过十几道工序，单根３２千米长的电缆，要求连续生产，特别是铅合金护套，中间不能中断或停顿，生产及施工难度大。为适应海底及高油压环境，电缆设计有防腐蚀层、防蛀层、横向加强层等。•3、电力电缆的结构•按结构类型分：三芯统包型电缆、单芯电缆•按绝缘材质分：油浸纸绝缘、橡塑绝缘电缆•充油电缆•油纸绝缘电缆已有超过百年的使用历史。1889年，英国人S.Z.费兰梯在伦敦与德特福德之间敷设了10千伏油浸纸绝缘电力电缆。无论在制造上和使用上，油纸绝缘电缆都有一套非常成熟的技术和经验。•油纸电缆可靠性高、寿命长、适合超高压等级等优点；但敷设安装难度较大、绝缘油易燃、线路落差受到一定限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。•交联电缆的使用历史不长，但发展很快。自60年代初美国GE公司生产制造出世界上第一条5kV交联电缆以来，大约每5年便提高一个电压等级。我国从80年代中期开始，在京、沪、穗、深等城市陆续进口了一批110-220kV交联电缆，运行情况总的来说还是不错的，各地在施工和运行方面也积累了一些有益的经验。•交联电缆的电气性能、耐热性及机械性较好，敷设安装方便，落差不受限制；但交联电缆从材料生产、处理到绝缘层(包括屏蔽层）挤塑的整个生产过程中，绝缘层内部难以避免出现杂质、水分和微孔，再者其长期运行可靠性和使用寿命还有...
