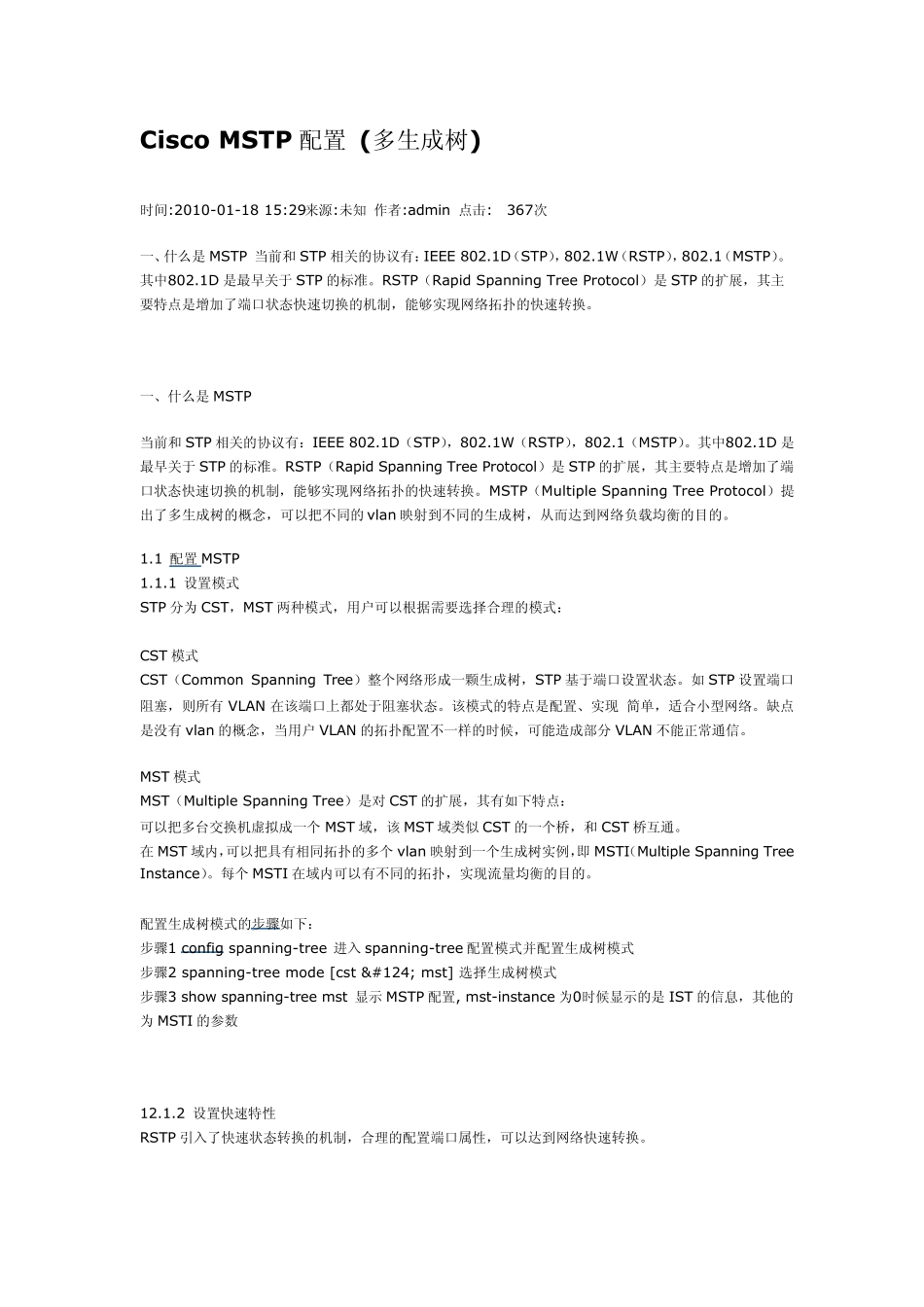

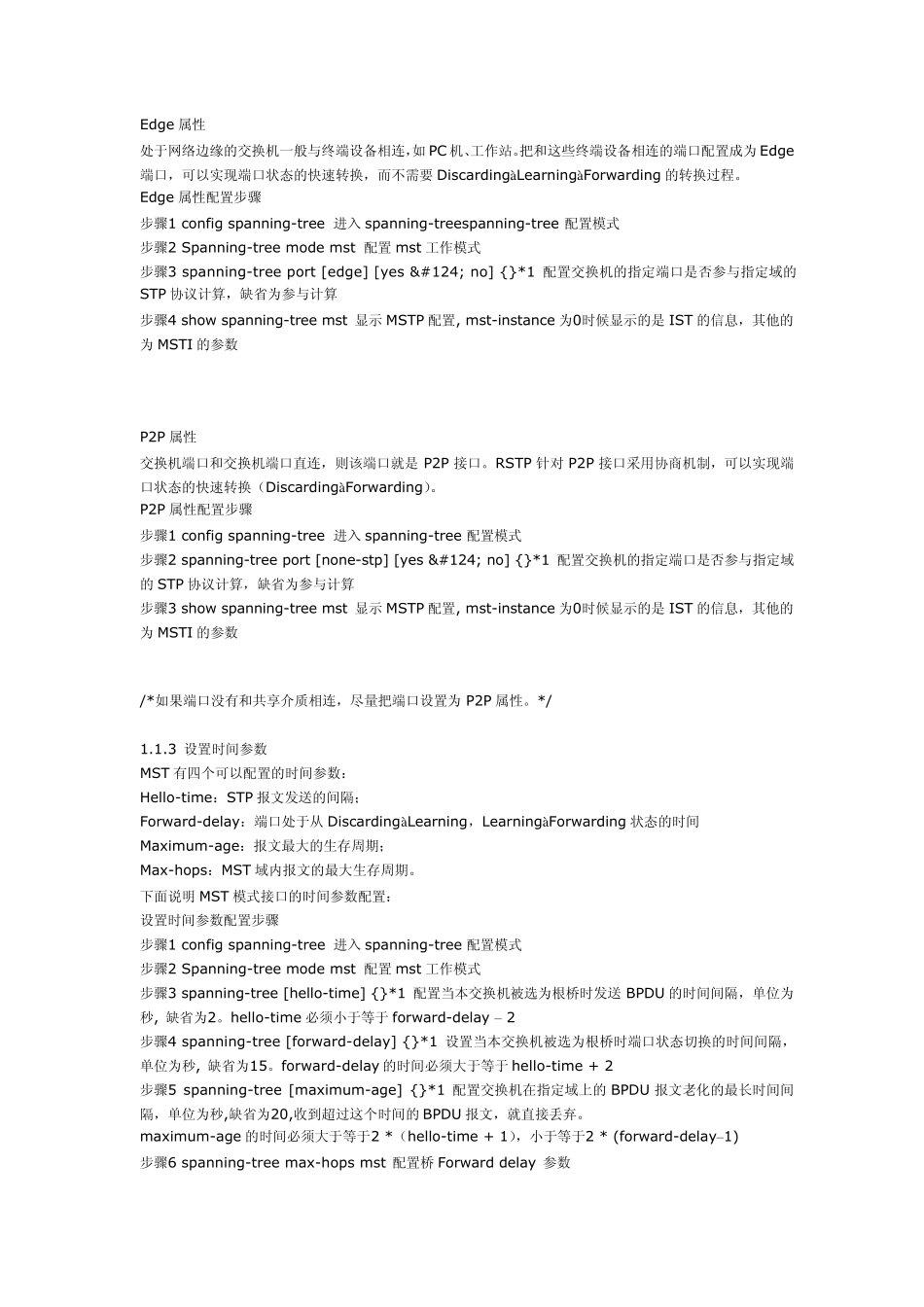

Cisco MSTP 配置 (多生成树) 时间:2010-01-18 15:29来源:未知 作者:admin 点击: 367次 一、什么是 MSTP 当前和 STP 相关的协议有：IEEE 802.1D（STP），802.1W（RSTP），802.1（MSTP）。其中802.1D 是最早关于 STP 的标准。RSTP（Rapid Spanning Tree Protocol）是 STP 的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。 一、什么是 MSTP 当前和 STP 相关的协议有：IEEE 802.1D（STP），802.1W（RSTP），802.1（MSTP）。其中802.1D 是最早关于 STP 的标准。RSTP（Rapid Spanning Tree Protocol）是 STP 的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。MSTP（Multiple Spanning Tree Protocol）提出了多生成树的概念，可以把不同的 vlan 映射到不同的生成树，从而达到网络负载均衡的目的。 1.1 配置MSTP 1.1.1 设置模式 STP 分为 CST，MST 两种模式，用户可以根据需要选择合理的模式： CST 模式 CST（Common Spanning Tree）整个网络形成一颗生成树，STP 基于端口设置状态。如 STP 设置端口阻塞，则所有 VLAN 在该端口上都处于阻塞状态。该模式的特点是配置、实现 简单，适合小型网络。缺点是没有 vlan 的概念，当用户 VLAN 的拓扑配置不一样的时候，可能造成部分 VLAN 不能正常通信。 MST 模式 MST（Multiple Spanning Tree）是对 CST 的扩展，其有如下特点： 可以把多台交换机虚拟成一个 MST 域，该 MST 域类似 CST 的一个桥，和 CST 桥互通。 在 MST 域内，可以把具有相同拓扑的多个 vlan 映射到一个生成树实例，即 MSTI（Multiple Spanning Tree Instance）。每个 MSTI 在域内可以有不同的拓扑，实现流量均衡的目的。 配置生成树模式的步骤如下： 步骤1 config spanning-tree 进入 spanning-tree 配置模式并配置生成树模式 步骤2 spanning-tree mode [cst | mst] 选择生成树模式 步骤3 show spanning-tree mst 显示 MSTP 配置, mst-instance 为0时候显示的是 IST 的信息，其他的为 MSTI 的参数 12.1.2 设置快速特性 RSTP 引入了快速状态转换的机制，合理的配置端口属性，可以达到网络快速转换。 Edge 属性 处于网络边缘的交换机一般与终端设备相连，如PC 机、工作站。把和这些终端设备相连的端口配置成为 Edge端口，可以实现端口状...
