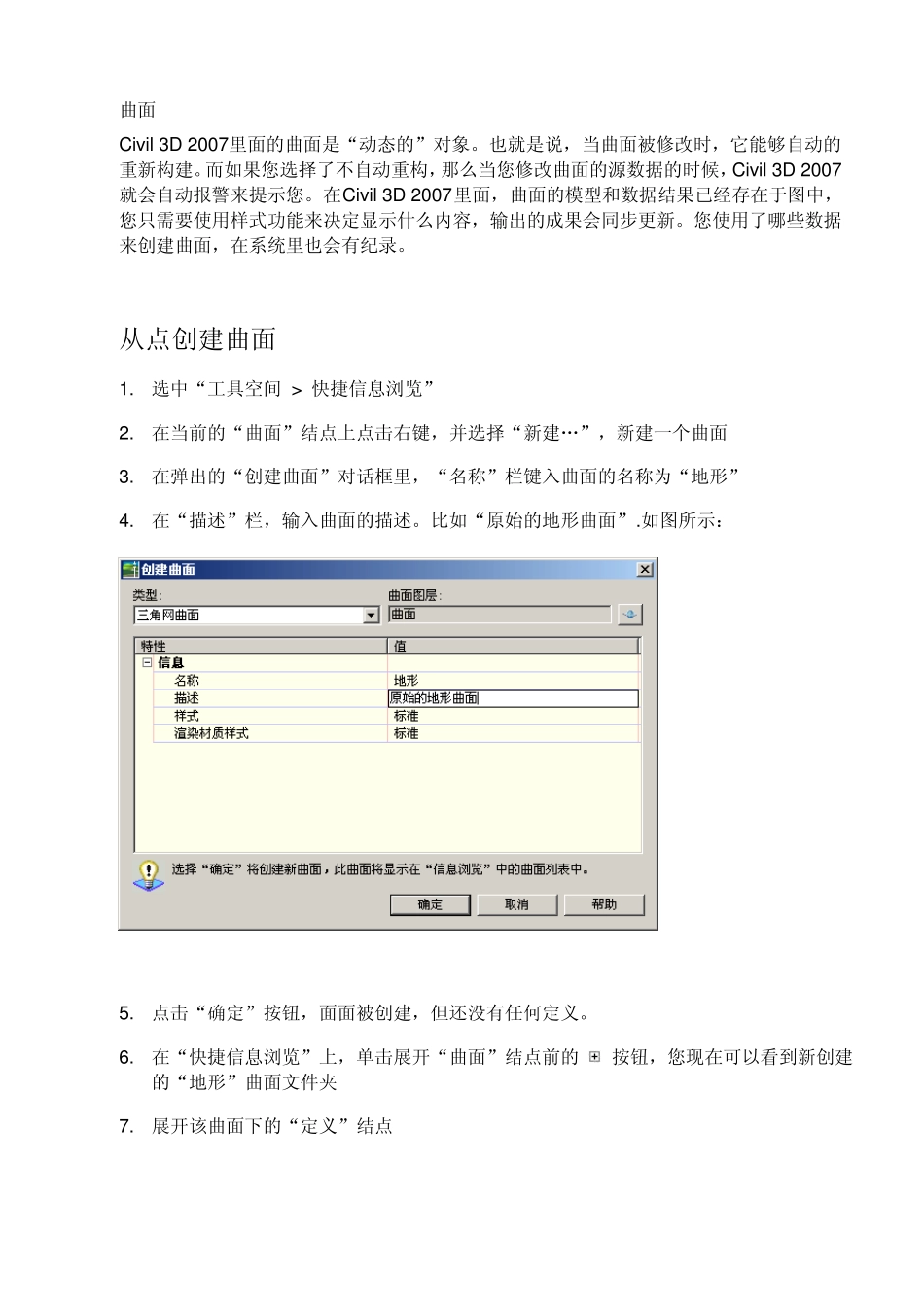

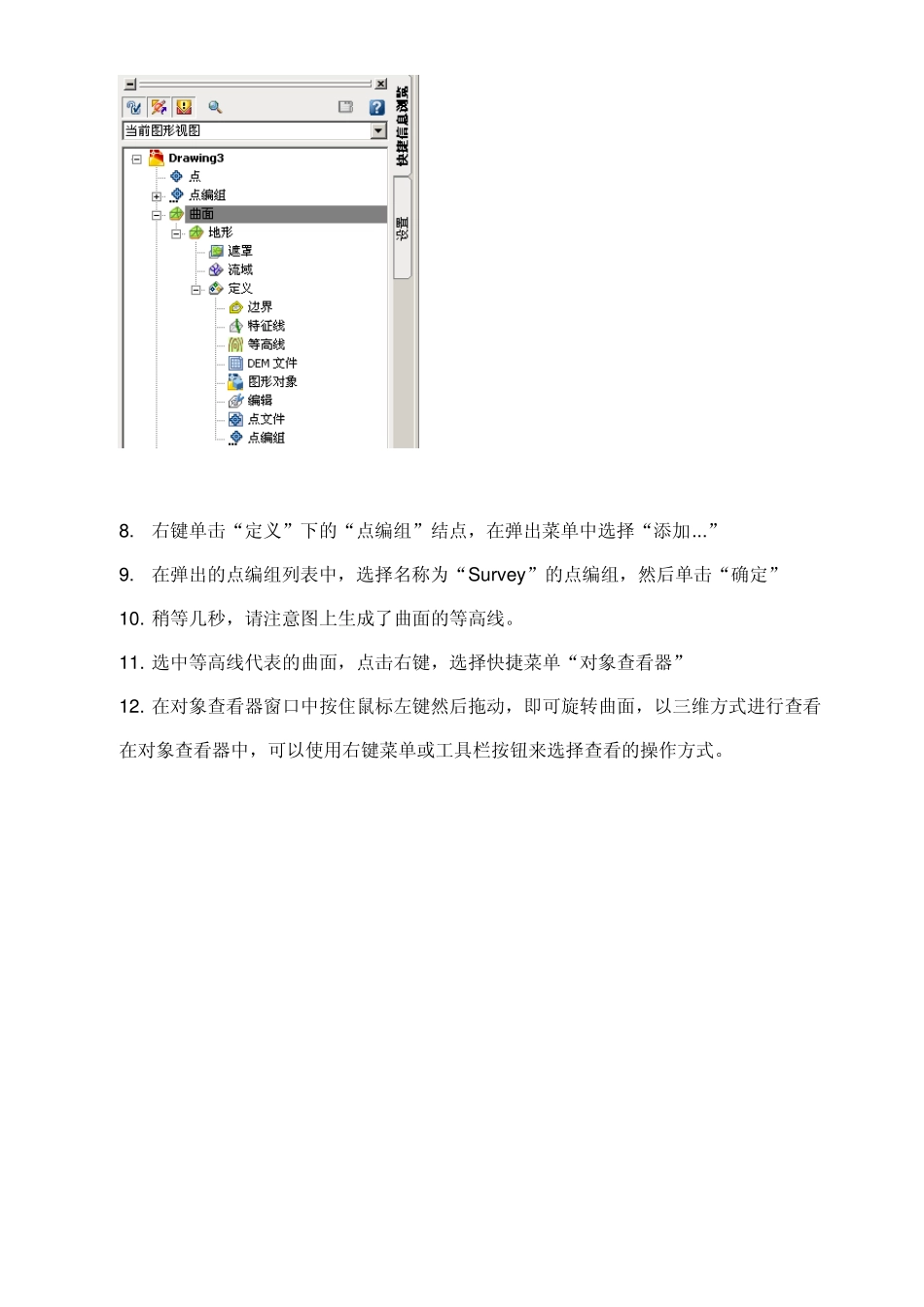

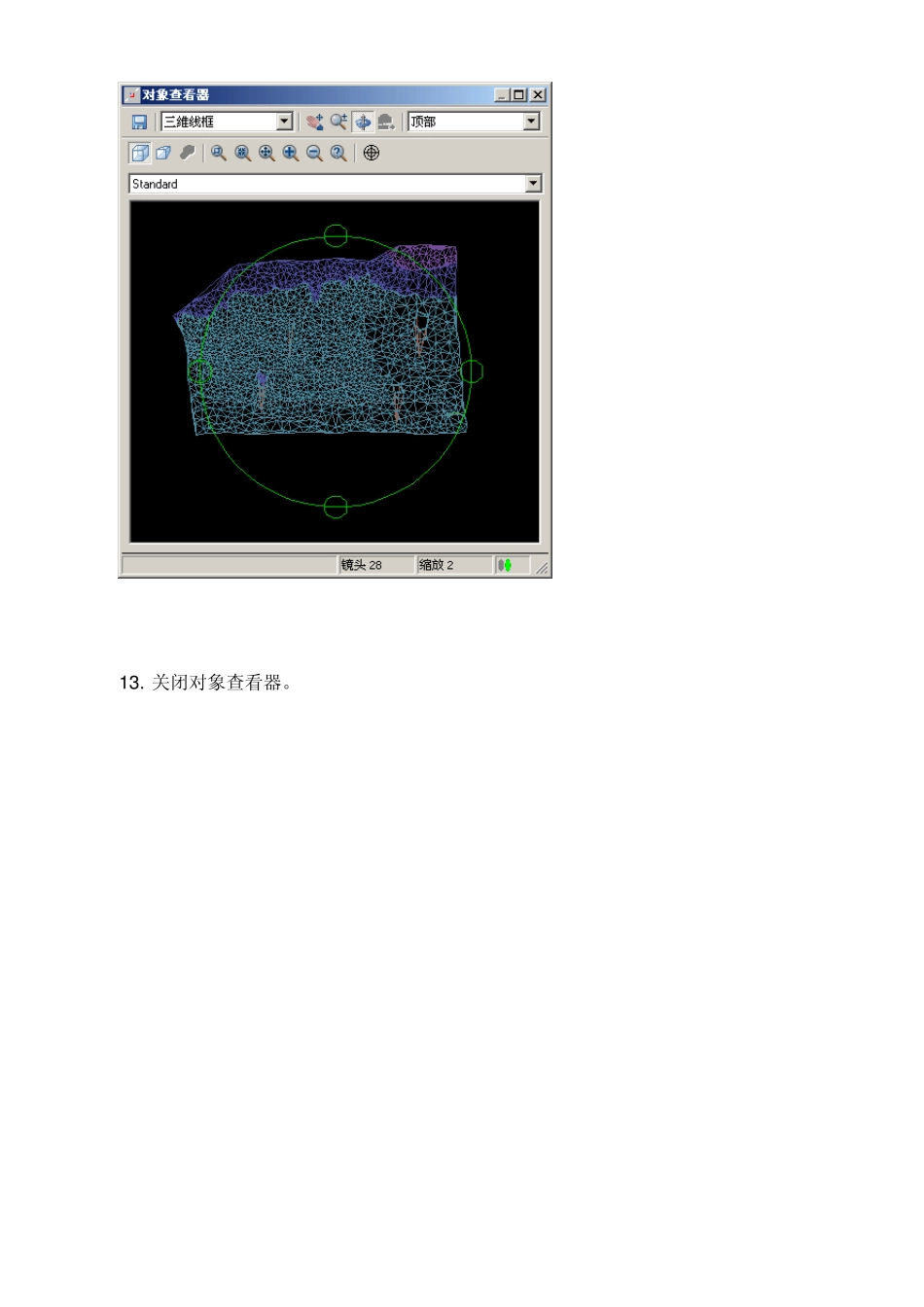

曲面 Civ il 3D 2007里面的曲面是“动态的”对象。也就是说,当曲面被修改时,它能够自动的重新构建。而如果您选择了不自动重构,那么当您修改曲面的源数据的时候,Civ il 3D 2007就会自动报警来提示您。在Civ il 3D 2007里面,曲面的模型和数据结果已经存在于图中,您只需要使用样式功能来决定显示什么内容,输出的成果会同步更新。您使用了哪些数据来创建曲面,在系统里也会有纪录。 从点创建曲面 1. 选中“工具空间 > 快捷信息浏览” 2. 在当前的“曲面”结点上点击右键,并选择“新建„”,新建一个曲面 3. 在弹出的“创建曲面”对话框里,“名称”栏键入曲面的名称为“地形” 4. 在“描述”栏,输入曲面的描述。比如“原始的地形曲面”.如图所示: 5. 点击“确定”按钮,面面被创建,但还没有任何定义。 6. 在“快捷信息浏览”上,单击展开“曲面”结点前的 按钮,您现在可以看到新创建的“地形”曲面文件夹 7. 展开该曲面下的“定义”结点 8. 右键单击“定义”下的“点编组”结点,在弹出菜单中选择“添加...” 9. 在弹出的点编组列表中,选择名称为“Survey”的点编组,然后单击“确定” 10. 稍等几秒,请注意图上生成了曲面的等高线。 11. 选中等高线代表的曲面,点击右键,选择快捷菜单“对象查看器” 12. 在对象查看器窗口中按住鼠标左键然后拖动,即可旋转曲面,以三维方式进行查看 在对象查看器中,可以使用右键菜单或工具栏按钮来选择查看的操作方式。 1 3 . 关闭对象查看器。 曲面特性 通过对象查看器,您已经看到,曲面上有些区域存在错误的点高程数据,现在我们来查找这些错误。 14. 在“快捷信息浏览”上选择“点” 15. 点击点表视图的“点高程”栏头,您可以看到一些点的高程是 0。 16. 右键单击点1977所在的行,在弹出菜单中选择“缩放到”,图形会自动显示编号为1977的点所在的位置。 17. 请观察该点的错误高程对曲面等高线造成的影响 您可以在“快捷信息浏览”中直接使用右键菜单来删除这些错误的点,也可以保留这些点,但把它们从曲面数据中排除。在这里我们采用后面一种方式: 18. 在视图窗口里选中曲面,右键点击,选择快捷菜单“曲面特性...” 19. 在曲面特性对话框上选中“定义”页面 20. 点击展开“生成”结点 21. 把“排除小于此值的高程”的值选为“是” 22. 把“高程<”的值改为1。此时窗口如图: 2 3 . 点击“确定”按钮 2 4 . 出现警告...
