工作场所职业病危害警示标识附录

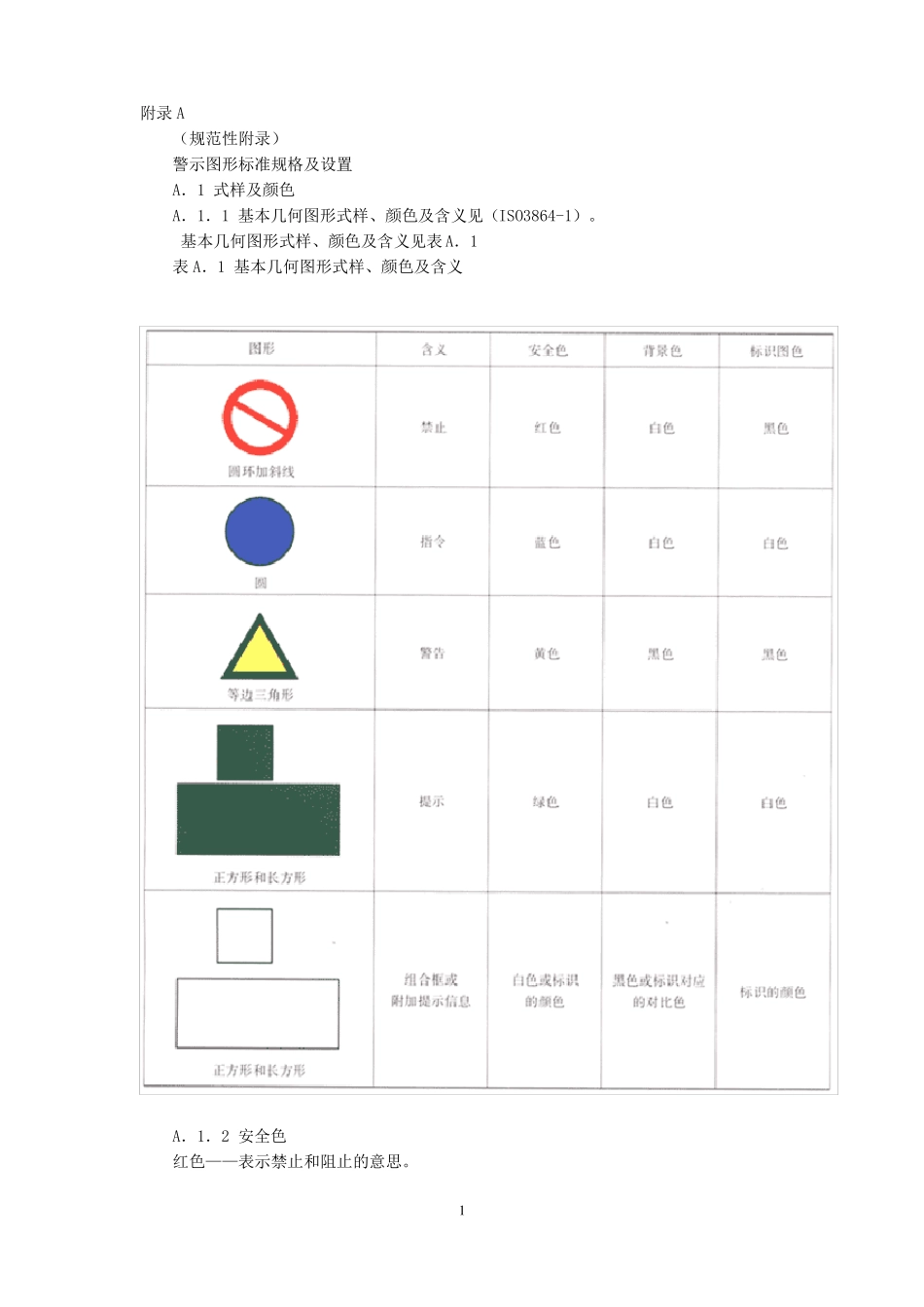

附录 A（规范性附录）警示图形标准规格及设置A．1 式样及颜色A．1．1 基本几何图形式样、颜色及含义见（ISO3864-1）。基本几何图形式样、颜色及含义见表 A．1表 A．1 基本几何图形式样、颜色及含义A．1．2 安全色红色——表示禁止和阻止的意思。1蓝色——表示指令，要求人们必须遵守的规定。黄色——表示提醒人们注意。绿色——表示给人们提供允许、安全的信息。A．2 制作A．2．1 禁止标识禁止标识按下列格式进行设计，如图 A．1 所示。图 A．1 禁止标识的基本形式背景：白色圆圈带和斜杠：红色标识图：黑色外圈：白色安全色至少应覆盖总面积的 35%A．2．2 指令标识指令标识按下列模式进行设计，如图 A．2 所示。2图 A．2 指令标识的基本形式背景：蓝色标识图：白色外圈：白色安全色至少应覆盖总面积的 50%A．2．3 警告标识警告标识的基本形式是等边三角形边框，按下列格式进行设计，如图A．3 所示。图 A．3 警告标识的基本形式背景：黄色三角形内带：黑色标识图：黑色三角形外圈：黄或白色安全色至少应覆盖总面积的 50%A．2．4 提示标识提示标识按下列格式进行设计，如图 A．4 所示。3图 A．4 提示标识的基本形式背景：绿色标识图：白色外圈：白色安全色（绿色）至少应覆盖总面积的 50%A．2．5 附加提示标识附加提示标识如图 A．5 所示。图 A．5 附加提示标识的基本形式A．2．6 组合标识的编排组合标识的编排按以下位置设立，如图 A．6 所示。4图 A．6 组合框标识的编排A．2．7 多重标识多重标识的基本形式如图 A．7 所示。5图 A．7 多重标识的排列A．2．8 提示标识、方向标识和文字组合提示标识、方向标识和文字组合按以下方式设立，方向提示标识在说明方向时应设附加提示标识。“出口”字体用楷体。如图 A．8 所示。图 A．8 方向组合标识A．2．9 警示线警示线分为黄色警示线、红色警示线和绿色警示线，如图A．9 所示。图 A．9 警示线6A．3 警示标识设置和使用警示标识设置和使用见 GB16179。A．3．1 警示标识和设置高度除警示线外，警示标识设置的高度，尽量与人眼的视线高度相一致，悬挂式和柱式的环境信息警示标识的下缘距地面的高度不宜小于 2m；局部信息警示标识的设置高度以视具体情况确定。A．3．2 使用警示标识的要求A．3．2．1 警示标识设在与职业病危险工作场所有关的醒目位置，并有足够的时间来注意它所表示的内容。A．3．2．2 警示标识不设在门、窗等可移动的物体上...
